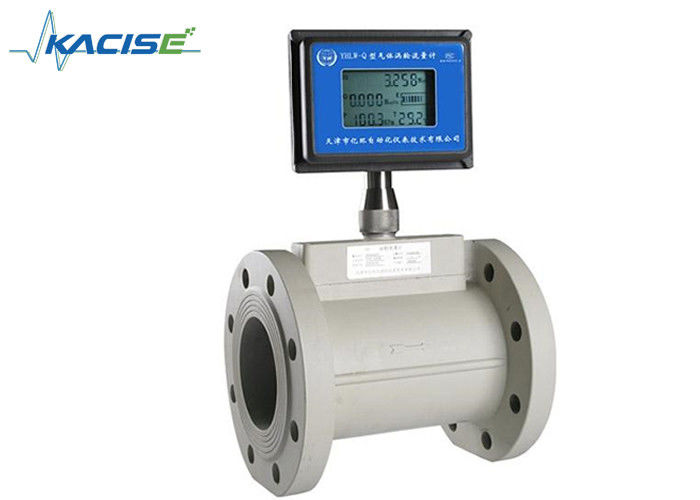

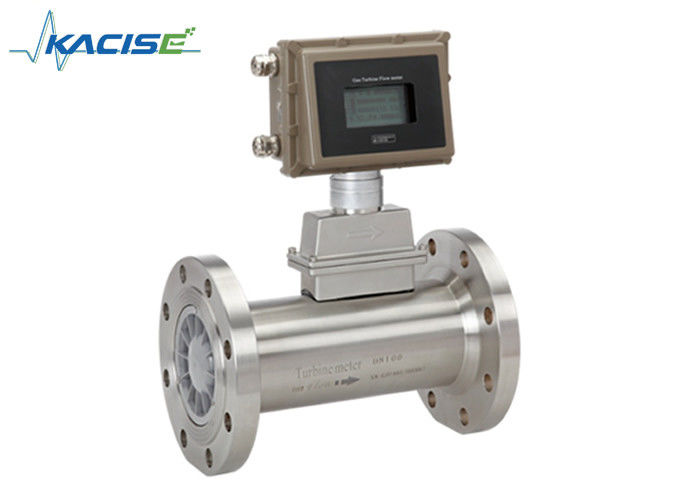

Alimentation d'énergie naturelle de haute précision de compteur de débit de turbine à gaz de Digital double

Alimentation d'énergie naturelle de haute précision de compteur de débit de turbine à gaz de Digital double

  • Alimentation d'énergie naturelle de haute précision de compteur de débit de turbine à gaz de Digital double
  • Alimentation d'énergie naturelle de haute précision de compteur de débit de turbine à gaz de Digital double
Alimentation d'énergie naturelle de haute précision de compteur de débit de turbine à gaz de Digital double
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Kacise
Certification: CE / ISO / Explosion-proof
Numéro de modèle: KTF
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: Negotiable
Détails d'emballage: carton/boîte en bois
Délai de livraison: 5~8 jours ouvrables
Conditions de paiement: L/C, D/A, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 5000
Contact
Description de produit détaillée
Milieu: Gaz de GAZ, intermédiaire et à vitesse réduite naturel sans impureté Pression: 1.6MPa ; 2.5MPa ; 4.0MPa
Installation: Type de bride, norme ANSI, JIS DIN Communication: RS-485 /MODBUS
Exactitude: 1,0% Sortie: alarme d'impulsion de 4~20mA RS485
Matériel: SS304 or316L Nom: compteur de débit d'argon
DN (millimètre): 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
Surligner:

mètre diesel d'écoulement de combustible

,

compteur de débit anti-déflagrant

Débimètre à gaz naturel de débitmètre de LPG de haute précision faisant cuire compteur de débit de turbine d'alimentation d'énergie de débimètre à gaz le double



Description

Le compteur de débit de turbine de KTF est l'utilisation de la technologie de microprocesseur d'un seul morceau de basse puissance avancée a développé l'intégration de totalisateur de sonde de débit et d'affichage de turbine du nouveau mètre intelligent, avec une structure compacte, les lectures intuitives claires, fiabilité élevée, sans interférence extérieure de puissance, anti-foudre, avantage évident de coût bas, il est très utilisé pour mesurer le tuyau fermé et l'acier inoxydable 1Cr18Ni9Ti, 2Cr13 et corindon Al2O3, le carbure pas corrodent, et aucune fibre, particules et d'autres impuretés, viscosité cinématique à la température de fonctionnement n'est moins de 5 le ² du × 10-6m/s du liquide, pour la viscosité cinématique plus de 5 le ² du × 10-6m/s du liquide, peut être contrôle quantitatif, alarme excessive, etc., est un mètre de compteur et d'énergie de débit idéal.


Objets de mesure : pétrole, liquides organiques, liquide inorganique, gaz de pétrole liquéfié, gaz naturel, gaz de charbon et fluides cryogéniques.

Le fonctionnement du mètre de turbine à gaz de série de KTFG est basé sur la mesure de la vitesse du gaz. Le gaz débordant est accéléré et conditionné par les mètres redressant la section. Les palettes de redressage préparent le profil d'écoulement de gaz par l'élimination. remous, turbulence et asymétrie peu désirés avant les écoulements de gaz à la roue de turbine. Les forces dynamiques de la cause liquide débordante le rotor à tourner.
La roue de turbine est montée sur l'axe principal, avec la haute précision spéciale, de bas roulements à billes de frottement. La roue de turbine a les lames hélicoïdales qui ont un angle connu relativement à l'écoulement de gaz. Le gaz conditionné et accéléré conduit la roue de turbine avec une vitesse angulaire qui est proportionnelle avec la vitesse de gaz.
Le compteur de débit de turbine à gaz de série de KTFG est très utilisé pour la mesure du gaz naturel, le gaz de charbon, le gaz liquéfié et le gaz léger d'hydrocarbure, etc.



Caractéristiques

Instrument consacré de ☆ pour la mesure de gaz
L'instrument consacré de ☆ pour le pétrole et le gaz réutilisent le système
☆ de grande précision : ±1.5%, ±1.0% ou ±0.75%
Bonne répétition de ☆
La température, pression et écoulement d'essai de ☆ du gaz mesuré ; suivi automatique et compensation d'écoulement ; indication de volume de total de gaz sous le statut standard ; question en temps réel de la température, de pression, de date et heure, etc.
Capteur intégré de pression et de température de ☆, représentation élevée de sécurité, structure compacte et belles perspectives
Consommation de puissance faible de ☆, plus de 3 ans de durée de vie pour une cellule de lithium de 3V 10AH
Le facteur d'instrument de ☆, valeur totale d'écoulement a gardé pendant 10 années après mise hors tension



Caractéristiques



Paramètres



Description



DN (millimètre) et connexion

25, 40, 50, 65, 80, 100, 125, 150, 200, 250, connexion 25 de 300 brides,

connexion de 40 fils

Exactitude ±1.5%, ±1.0% ou ±0.75% (ayez besoin d'ordre spécial)
Rapport de gamme 1h10 ; 1h20 ; 1h30



Matériel d'instrument



Corps : SS304 ; Roue à aubes : ABS anticorrosif ou alliage d'aluminium de haute qualité ; Indicateur : fonte d'aluminium

La température moyenne (℃) -30 ℃ | +80 ℃/-86°F | +176°F





Conditions ambiantes

La température : - 20℃~ +60℃/-68°F | hygrométrie de +140°F : 5% | 90%,

Pression atmosphérique : 86 | 106 KPa





Le signal de sortie



Capteur : signal de fréquence d'impulsion, de bas niveau moins que 0.8V, haut niveau davantage que 8V

Émetteur : signal actuel à deux fils de C.C 4-20mA





Alimentation d'énergie



Capteur : C.C de +12V, émetteur (facultatif) de C.C de +24V : C.C de +24V

Type local d'indication : cellule intégrée du lithium 3V

Ligne de transmission de signal STVPV3×0.3 (3 fil), 2×0.3 (fil 2)
Distance de transmission Pas plus de 1000 m
Ligne interface M20×1.5 (F)
catégorie à l'épreuve explosives ExdIIBT6
Niveau de protection IP65



L'information de commande

Le modèle devrait être choisi selon la pression nominale, la pression maximum moyenne, la température moyenne, les composants moyens, la gamme d'écoulement et la sortie de signal.

La gamme d'écoulement de fonctionnement devrait être (20% à 80%) Qmax.

Sortie standard de signal : fil de la sortie 3 du signal d'impulsion (WS), sortie standard de signal d'écoulement (carte d'IC) ou RS485

sortie de communication ; spécifiez svp en passant commande.



Modèle Remarques
KTFG









Type

N           Type de capteur : +12V ou 24V, signal d'impulsion de fil de la sortie 3
          Type d'émetteur : +24V, fil 4-20 mA de la sortie 2
B           Type futé : cellule de lithium, indication locale sans sortie
C           Type futé : +24V, indication locale, sortie 4-20mA à deux fils



S

          Type futé : Compensation de T et de P intégrée, indication locale avec le signal à distance

















DN

25         DN 25 millimètres
40         DN 40 millimètres
50         DN 50 millimètres
65         DN 65 millimètres
80         DN 80 millimètres
100         DN 100 millimètres
125         DN 125 millimètres
150         DN 150 millimètres
200         DN 200 millimètres
250         DN 250 millimètres
300         DN 300 millimètres



Gamme

W (x)       La chaîne d'extension, voient le tableau 2
S (x)       La gamme standard, voient le tableau 2





Matériel de corps

S     Acier inoxydable
L     Alliage d'aluminium
T     Adapté aux besoins du client





Matériel de roue à aubes

S   ABS anticorrosif
L   Alliage d'aluminium
T   Adapté aux besoins du client





Milieu

N Aucune structure spéciale
Consacré pour l'oxygène
B Consacré pour l'air comprimé



Application

Alimentation d'énergie naturelle de haute précision de compteur de débit de turbine à gaz de Digital double 0
