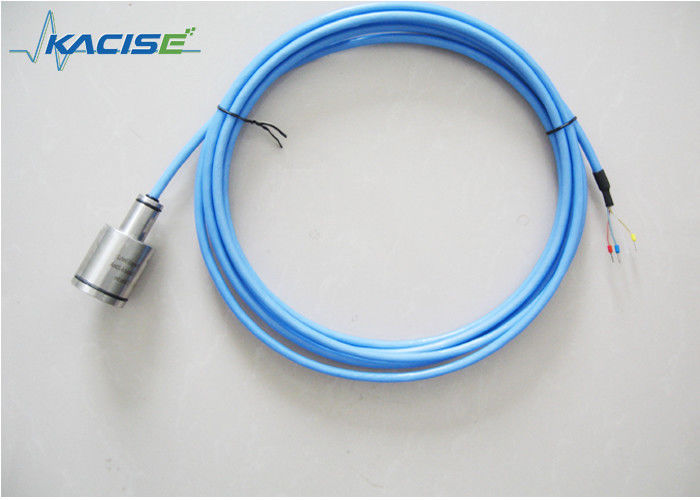

GXPS440 Transducteur de niveau contre les noyaux en céramique corrosifs sévères
Fonctionnalité
- Plusieurs plages de pression en option, petite plage de mesure disponible
- Sortie 0/4-20 mA, 0/1-5 V, 0-10 V en option
- Méthode d'installation submersible et filetée en option
- Sortie courant 2 lignes sans polarité
- Sortie de tension AC, DC en option
- Non-polarité des fils conducteurs du système à deux fils
Application
- Mesure de niveau de liquide fortement corrosif
- Mesure de niveau de liquides précieux
- Milieu de corrosion
- Expérience de chimie
- Un champ de haute température
- Classe moyenne inflammable
- Site antidéflagrant
Instruction
Le transmetteur de pression de la série GXPS440/450 est un noyau en céramique de haute fiabilité, de haute stabilité et de haute précision pour les composants sensibles du transmetteur de niveau.
Largement utilisé dans la mesure de niveau à petite échelle, telle que l'eau, le pétrole, le gaz naturel, le gaz de pétrole liquéfié et d'autres liquides et gaz corrosifs.
GXPS440 est la coque 316L SS plus le corps de noyau de condensateur en céramique, GXPS450 utilise une coque en alliage de titane + PTFE, des noyaux en céramique utilisés par des marques de renommée internationale, un circuit de conversion d'émetteur programmable, et peut faciliter son étalonnage à zéro et à pleine échelle et son léger décalage.
Selon l'utilisation différente du site, nous pouvons configurer la résistance à l'usure, la résistance à l'huile, la résistance aux acides et aux alcalis, le câble de conductivité de l'air spécial à haute résistance.
Empêcher l'explosion intrinsèquement sûr, isolation antidéflagrante, antidéflagrante, certification CE.
Système à deux fils de sortie de circulation non polaire ; sortie de tension à trois fils pour AC et DC
Interface électronique et définition des signaux
| Signal de sortie |
| Deux fils |
4 ~ 20 mA |
| Trois fils |
4~20mA, 0~20mA |
0/1 ~ 5 V, 0 ~ 10 V (CC)
|
| Branchement électrique |
| Câble |
Système à deux fils |
Système à trois fils |
| Rouge |
Pouvoir |
pouvoir |
| Bleu/vert |
NUL |
sortir |
| Noir |
sortir |
Mise à la terre |
| Jaune |
conducteur de blindage |
conducteur de blindage |
Paramètre
| Spéc. |
Valeur numérique |
| Plage de pression |
0~0,5……50mH2Ô |
| Pression de surcharge |
1,5 fois la valeur nominale |
| Confinement secondaire |
3 fois la valeur nominale |
| Précision |
±0,25 %FS, ±0,5 %FS, ±1,0 %FS sélectionnables |
| Stabilité |
Plage typique : ± 0,25 % FS, Max. valeur : ± 0,5 % FS |
| Température de fonctionnement |
-20°C~80°C (ou -20°C~120°C) |
| Température de compensation |
-10°C~70°C (compensation numérique de toute la plage de température) |
| Compatibilité moyenne |
Tous les milieux caustiques compatibles avec la céramique et le PTFE |
| Performances électriques |
2 lignes |
3 lignes |
| Signal de sortie |
4 ~ 20 mA |
0/1~5V |
0~10V |
0 ~ 20 mA |
| Alimentation |
24 V CC nominal 10 ~ 30 V CC |
24 V CC nominal 6 ~ 24 V CC |
24 V CC nominal 11 ~ 30 V CC |
24 V CC nominal 11 ~ 30 V CC |
| Résistance de charge |
(U-10)/0,02(Ω) |
>100kΩ |
| Isolation |
>100 MΩ à 50 V |
| Force électrique |
500 V à 60 secondes |
| vibrations/chocs |
10g/5~2000Hz, axes X/Y/Z 20g sinusoïdal 11ms |
| Connexion électrique |
Joint 6grade, protection IP68 |
| Temps de réponse |
10 ms |
| Type de pression |
manomètre |
| Certificat |
sécurité intrinsèque empêchant l'explosion, certificat antidéflagrant d'isolement, CE |
| Compatibilité électromagnétique |
rayonnement électromagnétique :EN50081-1/-2 ; Sensibilité électromagnétique : EN50082-2 |
| Défendre la foudre |
Résistant à la pression de conduction d'air 8000V, résistant à la pression de conduction de câble 4000V |
Informations de commande
GX-Type-Gamme-Sortie-Précision-Puissance--Longueur du câble-Emballage
- Taper: PS440 = noyau en céramique à piézorésistance, PS450 = noyau en céramique à capacité piézoélectrique, RSV = réservé
- Gamme: 0,5m……50m= la limite supérieure de la portée
- Sortir:: A0=0~20mA,A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vcc
- Précision:0,25=±0,25%FS, 0,5=±0,5%FS, 1,0=±1,0%FS
- Pouvoir: DC24=24VDC,AC110=110VAC@60Hz,AC220=220VAC@50Hz
- Longueur du câble: XXm=XX mètre 1-150m

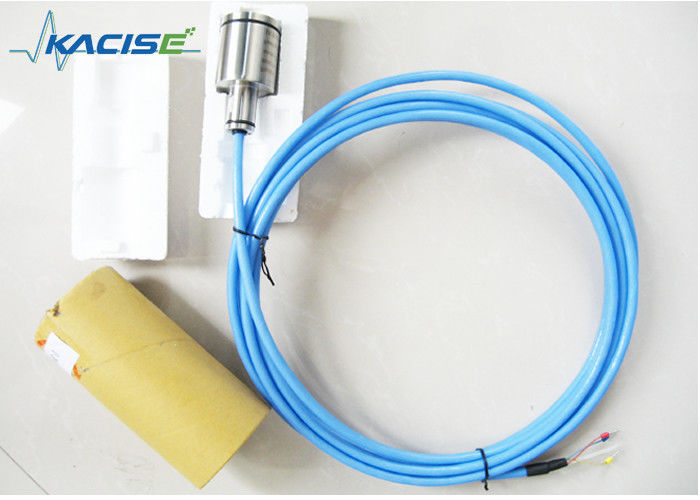

- Emballer:1 pièce par paquet avec Bb, Mousse
par exempleGXPS450-2.5mA-0.5-DC24-5m-Mousse
PS450 avec noyau en céramique de capacité piézoélectrique, plage de test de 0 à 2,5 mH2O, alimentation 24 V CC, sortie 4 à 20 mA, avec câble de 5 m, emballé en mousse.
