Lieu d'origine:
La Chine
Nom de marque:
Kacise
Certification:
CE / ISO / Explosion-proof
Numéro de modèle:
KTF

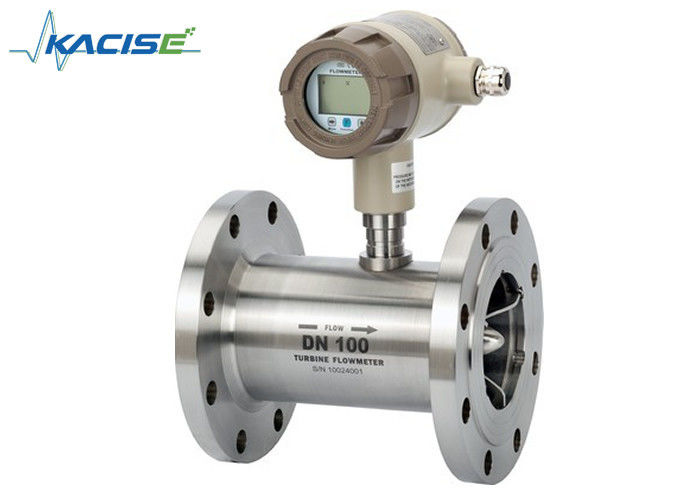

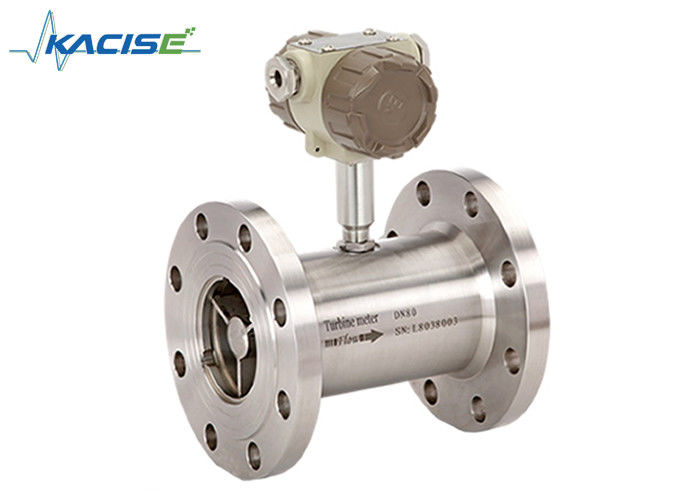

Débitmètre à turbine, un débitmètre largement utilisé dans les industries pharmaceutique, alimentaire, des boissons pour la mesure, le dosage, le contrôle, le remplissage, etc. La partie rotative du débitmètre est fabriquée dans un matériau spécial qui possède de bonnes performances anticorrosion et antirouille. La structure du débitmètre est spécialement conçue et la précision et la répétabilité du débitmètre sont grandement approuvées. Produit également doté d'une connexion d'entretien facile, adaptée aux industries pharmaceutiques et des boissons.
| Paramètres | Valeur | Unité | |
|
Diamètre |
Fil | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| Bride (pince) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 | mm | |
| Précision | ±1, ±0,5, ±0,2 (personnalisé) | %R | |
| Rapport de portée | 1:10, 1:15, 1:20 | ||
| Matériau du capteur | Acier inoxydable 304, 316(L), etc. | ||
|
Fonctionnement environnement |
Température moyenne. | -20~120 | °C |
| Température ambiante | -10~55 | °C | |
| Humidité relative | 5%~90% | ||
| Pression atmosphérique | 86~106 | KPa | |
| Sortie de signal |
Capteur : signal de fréquence d'impulsion, niveau électrique faible ≤ 0,8 V, niveau élevé ≥ 8 V. Émetteur : deux fils, signal de courant continu 4-20 mA |
||
| Interface de communication | RS485 | ||
|
Alimentation |
Capteur : +12 V CC, +24 V CC (en option) Émetteur : +24 V CC Type d'indication locale : pile au lithium 3 V intégrée ou externe +24 VDC |
||
| Fil de transmission de signaux | STVPV3×0,3 (3 fils), 2×0,3 (2 fils) | ||
| Distance de transmission | Pas plus de 1000 | m | |
| Interface de ligne de signal |
Type de base : connecteur Hausman ou fil à 3 conducteurs ; Type antidéflagrant : M20 × 1,5 (F) |
||
| Qualité antidéflagrante |
Type de base : non antidéflagrant ; type antidéflagrant : ExdIIBT6 |
||
| Niveau de protection | IP65 | ||
|
Diamètre (mm) |
Portée standard (m3/h) | Portée étendue (m3/h) |
Connexion normale et Pression nominale (MPa) |
Pression nominale spéciale (MPa) (raccord à bride) |
| DN4 | 0,04 ~ 0,25 | 0,04 ~ 0,4 | Raccordement fileté/6.3 | 10, 16, 25 |
| DN6 | 0,1 ~ 0,6 | 0,06 ~ 0,6 | Raccordement fileté/6.3 | 10, 16, 25 |
| DN10 | 0,2 ~ 1,2 | 0,15~1,5 | Raccordement fileté/6.3 | 10, 16, 25 |
| DN15 | 0,6 ~ 6 | 0,4 ~ 8 | Raccordement fileté/6.3 | 4.0, 6.3, 10, 16, 25 |
| Raccordement à bride/2,5 | ||||
| DN20 | 0,8 ~ 8 | 0,45~9 | Raccordement fileté/6.3 | 4.0, 6.3, 10, 16, 25 |
| Raccordement à bride/2,5 | ||||
| DN25 | 1~10 | 0,5~10 | Raccordement fileté/6.3 | 4.0, 6.3, 10, 16, 25 |
| Raccordement à bride/2,5 | ||||
| DN32 | 1,5~15 | 0,8 ~ 15 | Raccordement fileté/6.3 | 4.0, 6.3, 10, 16, 25 |
| Raccordement à bride/2,5 | ||||
| DN40 | 2~20 | 1~20 | Raccordement fileté/6.3 | 4.0, 6.3, 10, 16, 25 |
| Raccordement à bride/2,5 | ||||
| DN50 | 4~40 | 2~40 | Raccordement à bride/2,5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | Raccordement à bride/2,5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | Raccordement à bride/2,5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Raccordement à bride/2,5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | Raccordement à bride/1,6 | 2,5, 4,0, 6,3, 10, 16 |
| DN150 | 30~300 | 15~300 | Raccordement à bride/1,6 | 2,5, 4,0, 6,3, 10, 16 |
| DN200 | 80~800 | 40~800 | Raccordement à bride/1,6 | 2,5, 4,0, 6,3, 10, 16 |
Schéma 1 (DN4~DN10) :Capteur de débit à turbine à raccord fileté (y compris section de tuyau droite).
Schéma 2 (DN15~DN40) :Dessin de taille du capteur de débit connecté au fil.
Schéma 3 (DN4~DN10) :Dessin du capteur de débit de turbine connecté à une bride.
Méthode d'installation du capteur selon différentes spécifications, adopter une connexion filetée ou à bride, la méthode d'installation est indiquée dans le schéma 1, 2, 3
| Diamètre (mm) | L(mm) | G | K(mm) | D(mm) | n(trou) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| Modèle | Remarques | |||||||
| KTF | ||||||||
| DN | 4 | 4 mm | ||||||
| 6 | 6 millimètres | |||||||
| 10 | 10 millimètres | |||||||
| 15 | 15 mm | |||||||
| 20 | 20 millimètres | |||||||
| 25 | 25 mm | |||||||
| 32 | 32 millimètres | |||||||
| 40 | 40 millimètres | |||||||
| 50 | 50 millimètres | |||||||
| 65 | 65 millimètres | |||||||
| 80 | 80 millimètres | |||||||
| 100 | 100 millimètres | |||||||
| 125 | 125 millimètres | |||||||
| 150 | 150 millimètres | |||||||
| 200 | 200 millimètres | |||||||
| Taper | N | Type de capteur : alimentation +12 V ou 24 V, signal d'impulsion du système à 3 fils de sortie | ||||||
| UN | Type d'émetteur : alimentation +24 V, sortie 2 fils 4-20 mA | |||||||
| B | Type intelligent : pile au lithium, indicateur local, sans sortie de signal | |||||||
| C | Type intelligent : alimentation +24 V, indicateur local, sortie 2 fils 4-20 mA/impulsion | |||||||
| C1 | Type intelligent : alimentation +24 V, indicateur local, communication RS485 | |||||||
| protocole | ||||||||
| C2 | Type intelligent : alimentation +24 V, indicateur local, protocole HART | |||||||
| Précision | 05 | 0,5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0,2 (Commande spéciale, délai de livraison long) | |||||||
| Gamme | W | Plage de mesure étendue | ||||||
| S | Plage de mesure standard | |||||||
| Matériau du corps | S | 304 acier inoxydable | ||||||
| L | 316 (L) SS | |||||||
| Antidéflagrant | N | Non antidéflagrant | ||||||
| E | Antidéflagrant, ExdIIBT6 | |||||||
| Pression nominale | N | Normale | ||||||
| H (x) | Haute pression | |||||||
