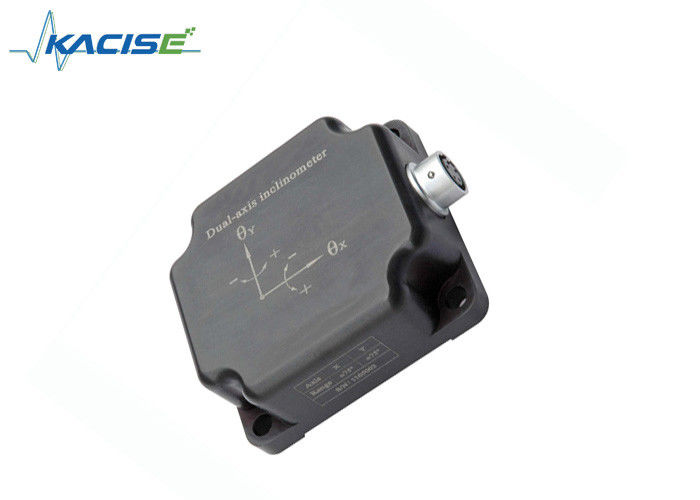

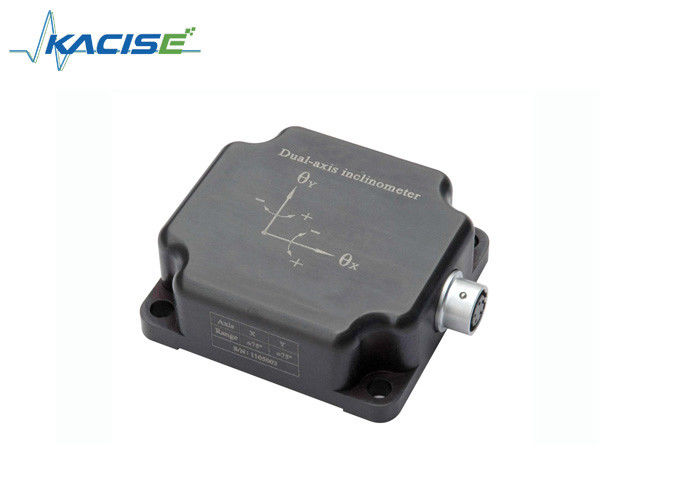

Capteur d'inclinaison de série de la sortie numérique QJJ200 de la haute précision RS232/RS485 IP67
Lancement de produit
Le capteur d'inclinaison de la série QJJ200 est capteur d'inclinaison de MEMS pour mesurer l'angle entre la surface mesurée et le plan horizontal. Système de contrôle inclus de MCU, la température ambiante de compensation en dedans (- 45 ℃ de ℃ ~+85), en attendant faisant la correction non linéaire secondaire pour améliorer l'exactitude globale du capteur.
Pour le capteur d'inclinaison de double-axe, QJJ200 adoptent la définition du système de navigation inertielle de l'angle de lancement et roulent la méthode de calcul d'angle, autre qu'une combinaison mécanique simple de 2 axes pour répondre aux besoins de mesure d'un grand choix de zones de contrôle.
Ce capteur adoptent à la théorie de la gravité sensible, qui peut produire l'angle horizontal relatif actuel d'attitude en temps réel, facile à installer et employer, résistance à la perturbation électromagnétique externe, peuvent être adaptés à l'environnement dur et au travail à long terme dans l'industriel. Ce genre de capteur d'inclinaison est idéal pour l'automation et le contrôle industriel, les plates-formes, et d'autres domaines de la mesure d'attitude. Les capteurs sont principalement costume pour mesurer la mesure statique et dynamique du changement lent, pas costume pour des mesures dynamiques pour le changement rapide.
Caractéristiques
- Grand choix de puissance fournie, dc 8 | 30V
- Température de fonctionnement large, ℃ -45 | ℃ +85
- De meilleur que 0,1 ° de résolution
- De meilleur que 0,3 ° de stabilité à long terme
- Classe de la protection IP67
- Resistance> élevé 10000g de vibration
- ° du ± 30 de gamme, ± 90°, ° du ± 180, 0 ° | ° 360 (rotation de plan vertical) facultatif
- Sortie : tension analogique 0 | 5V, courant 4 | 20mA, RS232, RS485 facultatif
- Protocole de sortie : Mode de la sortie numérique RS232/RS485 pour le produit, le protocole de données de production selon des userneeds, un protocole standard de Modbus-RTU ou protocole défini par l'utilisateur choisi.
Spécifications
|
Représentation
Paramètres
|
Gamme |
° du ± 30, ± 90°, ° du ± 180, 0 ° | ° 360 |
| |
Résolution |
<0>
|
| |
Erreur de zéro |
<0>
|
| |
Répétabilité nulle |
<0>
|
| |
Après avoir éliminé l'erreur de zéro |
<0>
|
| |
Largeur de bande |
≥ 10 hertz |
| |
Fréquence de mise à jour de données |
5 | 100 hertz (de facultatif) |
|
Élém. élect.
Caractéristiques
|
Tension d'alimentation |
DC 8 | 30 V |
| |
Puissance |
<0>
|
| |
Interface de sortie |
RS485/RS232/tension analogique 0-5V/courant analogue 4-20mA
(facultatif)
|
|
Ambiant
Indicateurs
|
Température de stockage |
-55 ℃ | ℃ 100 |
| |
Température de fonctionnement |
-45 ℃ | ℃ 85 |
| |
Choc |
10000 g |
| |
Dimensions (millimètre) |
55 × 24 du × 37 |
| |
Poids (G) |
<100>
|
L'information de commande
Article : QJJ200
Axe de mesure : 1). simple,
2). biaxiale,
3). rotation de plan vertical
Chaîne de mesure : 030 : ±30°
090 : ±90°
180 : ±180°
360 : ±360°
Sortie : AOV : Tension 0~5V AOI : 4~20mA actuel 232 : Interface RS232
485 : L'interface RS485 PEUT : PEUT connecter
Par exemple : QJJ200-2) - 090-485, capteur d'inclinaison de l'interface Biaxial/±90°range/RS485
Dimension
Matériel de logement : installation noire mate d'oxyde d'aluminium : 4 vis M4
Connecteur : avance droite de 50cm
