Isolateur à câbles compacts avec installation en point unique pour machines industrielles certifié ISO9001

amortisseur de câble métallique

amortisseurs d'isolement de vibration

Lieu d'origine:

Chine (continentale)

Nom de marque:

Kacise

Certification:

ISO9001:2008

Numéro de modèle:

GR3

Nous contacter

Demandez un devis

Isolateur à câbles compacts avec installation en point unique pour machines industrielles certifié ISO9001

Détails du produit

Taper::

Bruit et atténuation

Matériel::

acier inoxydable en aluminium ou

Certificat::

ISO9001 : 2008

Usage::

Machines industrielles

Application::

Caméra aérienne cardan photographie Drone isolation des vibrations des chocs série GR1 isolateur de

Mettre en évidence:

amortisseur de câble métallique

amortisseurs d'isolement de vibration

Conditions de paiement et d'expédition

Quantité de commande min

1ps

Prix

négociable

Détails d'emballage

chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards

Délai de livraison

5-8 jour de travail

Conditions de paiement

LC, D/A, D/P, T/T, Western Union, MoneyGram, PAYPAL

Capacité d'approvisionnement

10000 morceaux par semaine

Produits connexes

Isolateur de vibration par câble en acier inoxydable pour machines industrielles

Obtenez le meilleur prix

Isolateur de vibrations de câble métallique d'acier inoxydable de preuve de moisissure avec des ressorts de couple pour une fréquence de travail large

Obtenez le meilleur prix

Isolateur de vibration de câble en acier inoxydable anti-impact pour machines industrielles

Obtenez le meilleur prix

Isolateur de vibration de câble en acier inoxydable certifié ISO9001 pour l'absorption des chocs des machines industrielles durables

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

GR3 fait à la main exquis photographie aérienne isolateur de vibrations hélicoptère Drone caméra isolateur de vibrations

1. Description du produit

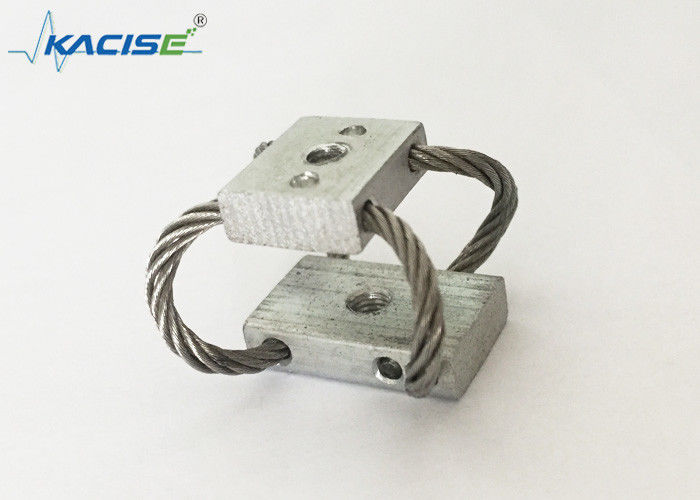

Isolateur à câbles compacts avec installation en point unique pour machines industrielles certifié ISO9001 0

Les isolateurs de câbles métalliques compacts GX disposent d'une installation facile en un seul point, ce qui leur permet d'être installés dans pratiquement toutes les applications. Leur petite taille permet également d'isoler des composants individuels du système, ce qui les rend idéaux pour une utilisation dans les équipements et l'électronique sensibles. Tout comme nos isolateurs de câble métallique GX standard, les isolateurs de câble métallique compacts GX présentent une conception et des composants brevetés entièrement métalliques qui garantissent une fiabilité maximale, quelle que soit la température ou les exigences du substrat, et qui peuvent aider à répondre aux MILSPECS similaires à celles de notre série d'isolateurs de câble métallique. Veuillez vous référer à nos « Informations sur le dimensionnement des isolateurs de câbles métalliques compacts ».

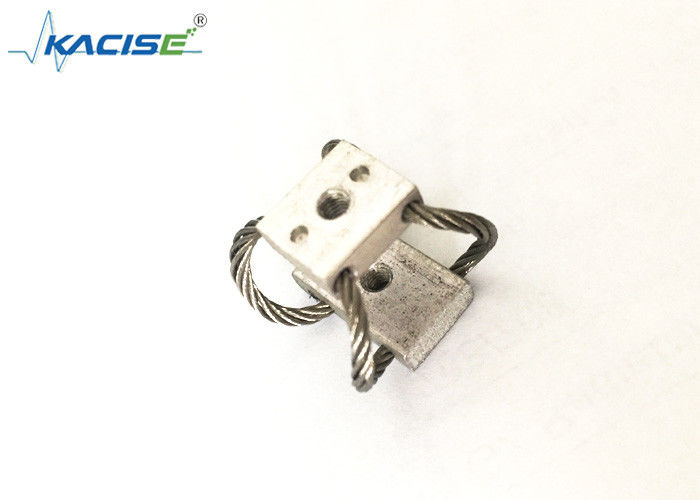

Isolateur à câbles compacts avec installation en point unique pour machines industrielles certifié ISO9001 1

2. Paramètres

Tableau des paramètres de dimensions

Modèle	Hauteur ±1,5(mm)	Largeur (mm)	Poids (kg)	Options de montage	Trou traversant (mm)	Filetage (mm)	C'évier
GR3-100	19	22	0,09	A,B,C,D,E,S	φ3,3	M3x0,5	90
GR3-200	23	24	0,1
GR3-300	27	27	0,11
GR3-400	33	30	0,12

Tableau 1 Paramètres techniques de la série GR3

Modèle	Charge statique maximale (N)	Déflexion maximale (mm)	Kv (vibrations)(KN/m)	Ka(Choc)(KN/m)
GR3-100	30	7.1	24	12
GR3-200	22	10.4	12	6.1
GR3-300	18	14.2	8.4	3.5
GR3-400	11	19.3	5.8	1.9

Tableau 2 GR3 45°Charge de compression/roulis

Modèle	Charge statique maximale (N)	Déflexion maximale (mm)	Kv (vibrations)(KN/m)	Ka(Choc)(KN/m)
GR3-100	12	9.4	14	5.3
GR3-200	10	13.2	8.8	3.2
GR3-300	6.7	17.3	5.8	1.8
GR3-400	4.4	22,9	3.5	0,9

Tableau 3 Charge de cisaillement/roulis GR3

Modèle	Charge statique maximale (N)	Déflexion maximale (mm)	Kv (vibrations)(KN/m)	Ka(Choc)(KN/m)
GR3-100	12	8.4	6.1	6.1
GR3-200	8.5	11.9	3.5	3.5
GR3-300	6.2	15,5	1.8	1.8
GR3-400	4.4	20.6	1.1	1.1

3. Caractéristique

Être conçu comme la même production de France
Caractéristique avec moins de volume et de poids
Avec les caractères de rigidité et de friction variables en trois dimensions
Largement utilisé sur les petits appareils

4. Champ d'application

Applications	Équipement typique	Protection contre	Avantages opérationnels
À bord	Électronique, ordinateurs, machines	Explosion explosive, Vibration inhérente, Tempêtes	Longue durée de vie, Sans entretien, Températures extrêmes, Résistance à la corrosion, Protection sur tous les axes
Véhicules tout terrain	Instrumentation, générateurs, électronique	Terrain accidenté, Mauvaises conditions routières, Collision	Longue durée de vie, sans entretien, températures extrêmes, ozone, radioactivité, rayonnement UV
Aéronef	Electronique, Ordinateurs	Manœuvres à G élevé, atterrissages durs, air turbulent	Températures et altitudes extrêmes, Léger
Conteneurs maritimes	Optique, Instruments, Missiles, Electronique	Transit, Dépose Manutention, Chargement/Déchargement	Longue durée de vie, Sans entretien, Exposition à l'humidité, Utilisation répétée
Équipement industriel	Centrifugeuse, séchoirs, pompes	Charges dynamiques déséquilibrées, coups de bélier, vibrations inhérentes, faiblesse des fondations	Longue durée de vie, sans entretien, environnements corrosifs
Équipement de munitions	Lanceurs de missiles, Artillerie de char, Commandes informatiques, Electronique	Terrain accidenté, bosse ferroviaire, transport en commun	Sans entretien, Températures extrêmes, Explosion à proximité
Équipement médical	Équipement mécanique nécessaire aux soins des patients	Vibration des pièces mobiles, Chariots mobiles-Choc de transport	Sans entretien, sans dégagement de gaz, peut être stérilisé
Cheminées	Cheminées, Laveurs, Appareils de mesure	Vent provoquant des fréquences de résonance, gaz de cheminée provoquant des turbulences à proximité de l'épurateur, etc.	Sans entretien, Températures extrêmes, Environnements corrosifs

Isolateur à câbles compacts avec installation en point unique pour machines industrielles certifié ISO9001 2
