Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: KACISE
Certification: ISO / CE / Explosion-proof
Numéro de modèle: Série de KVF
Conditions de paiement et expédition:
Quantité de commande min: 1PC
Prix: Negotiable
Détails d'emballage: Carton/boîte en bois
Délai de livraison: 7 jours ouvrables
Conditions de paiement: L/C, A/D, D/P, T/T, Western Union, MoneyGram
Contact
Description de produit détaillée
Pression: 1,6 MPA, 2.5Mpa, 4.0Mpa (spéciaux) Diamètre: DN15 | DN1800
La température: -20°C - °C +160 Alimentation d'énergie: 24VDC, 220VAC
Communication: RS-485/MODBUS, CERF Exactitude: ±1.0% (norme)
Signal de sortie: 4~20mA Installation: Filet de vis/bride/Tri bride
Langue: chinois, anglais
Surligner:

compteur de débit d'air comprimé

,

type compteur d'insertion de débit

Compteur de débit de gaz de compteur de débit de vortex de Connecation de bride de bride pour l'air comprimé du compresseur d'air

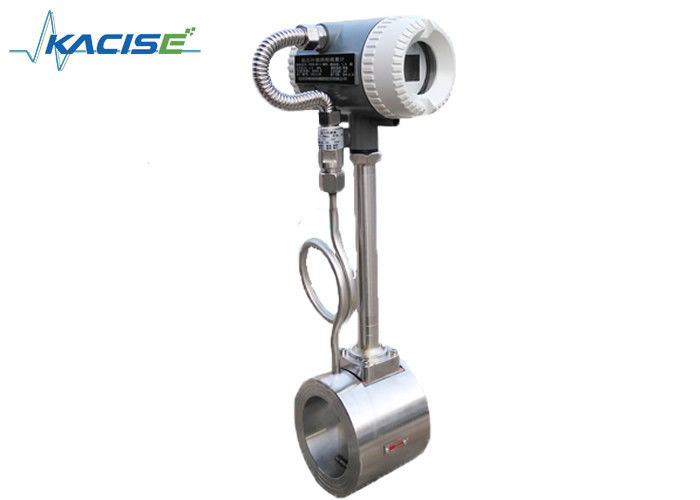

La bride de bride le compteur de débit de décollement de tourbillon d'air comprimé, le compteur de débit de gaz de vortex 4 - 20mA 0



Introduction

Le débitmètre de vortex de Karman, qui est très utilisé dans l'industrie, est un genre de débitmètre fait à l'aide du phénomène du vortex de Carmen. Quand le générateur de tourbillons est verticalement inséré dans le fluide, la rue de vortex de Karman sera formée quand les bypades liquides le générateur. Dans certaines conditions, le train asymétrique de vortex peut rester stable. Dans ce cas, la fréquence f du vortex est directement proportionnelle à v du débit du fluide, et inversement proportionnel à d de la largeur avant du générateur de tourbillons.

Le débitmètre de KVF est un débitmètre de vortex de Karman utilisant le principe du débitmètre de vortex de Carmen, peut être employé pour l'air, l'oxygène, le gaz, le gaz naturel, et toute autre mesure chimique de gaz. Le produit a adopté la technique différentielle avancée, ainsi que la mesure de l'isolement, protégeant et filtrant, il a eu possède une meilleure stabilité antivibrationne de représentation et de signal. Il est caractérisé par la petite perte de pression, gamme étendue, hauts précision, presque inchangées par la densité liquide, la pression, la température, la viscosité et d'autres paramètres en mesurant le débit en conditions de travail. Aucune pièces mécaniques mobiles, fiabilité tellement élevée, petit entretien. Les paramètres d'instrument peuvent être stables pendant longtemps.



Caractéristiques



1. Flange&body : les morceaux intègralement forgés, il évitera de décomposer en matériel SS304 de pieces.100%, nous peut fournir le rapport matériel.

2. Carte : La carte de Digital, anti plus de la carte analogue d'utilisation de fournisseur, carte numérique ont les avantages d'antivibration et d'anti-parasitage.

3. Convertisseur d'écoulement : La conception modulaire distinctive, amateurs peut fonctionner, démonter et se réunir facilement, elle évitera des risques d'accidents.

4. Soudure : adoptez la technologie avancée d'échelle de poissons, qui fait la couture de soudure semble gentille et lisse.

5. La technologie OVALE du Japon avec le capteur de type enfoncé, prisme triangulaire ne tombera pas, nous s'appliquent déjà pour le brevet.

6. Notre capteur de température moyen peut mesurer la température la plus élevée autour de 350℃, normal il est -40~250℃.



Paramètres



Diamètre de tuyau DN15~DN1800
Matériaux de mètre 1Cr18Ni9Ti
Pression nominale (MPA) 1.6Mpa ; 2.5Mpa ; 4.0Mpa
La température moyenne mesurée (℃) -40~+250℃ ; -40~+350℃
Conditions environnementales La température : - 10~+55℃, humidité 5%~90%, pression : 86~106Kpa
Classe d'exactitude liquide : lecture ±0.5
Gaz ou vapeur de mesure : reading±1.0, ±1.5
Rapport rabattu 1h10 ; 1h15
Coefficient de perte de pression Cd<2>
Le signal de sortie 4-20mA ou impulsion
Alimentation d'énergie

capteur : +12VDC, +24VDC

émetteur : +24VDC

Sur l'affichage de site : batterie 3.2V

Lignes de transmission de signal STVPV3×0.3 (trifilaire), 2×0.3 (à deux fils)
Installation Integrated maintenant la bride ou la connexion de bride
Distance de transmission ≤500m
Ligne interface Mâle threadM20×1.5
Niveaux d'explosion ExdIIBT6
Classe de protection IP65
Permettez l'accélération de vibration 1.0g























































Sélection modèle



KVF                     Paramètres
Diamètre nominal DNXX                   DN15~DN1800 (millimètre)
Structure F                 Type à distance avec l'affichage
Y                 Type compact avec l'affichage
Exactitude               En tuyau : Classe 1,0
B               Type d'insertion : Classe 2,5
Pression nominale 16             1.6Mpa
XX             Personnalisation
Temp de maximum. du milieu M           <250>
H           >250℃
L'autre fonction P         Avec la compensation de pression
T         Avec la compensation de température
Pinte         Avec la compensation de pression et de température
Puissance 1       12~28VDC
2       85~265VAC (affichage à distance)
3       batterie au lithium 3.6V (sur l'affichage de site)
Sortie     4-20mA
M     Impulsion de tension
H     CERF
R1     RS232
R2     RS485
Installation 1   Bride
2   Bride de bride
3   Insertion
4   Fil
5   Bride
Anti-déflagrant Aucun anti-déflagrant
B Anti-déflagrant intrinsèque
G Preuve de flamme



Fabrication et actions

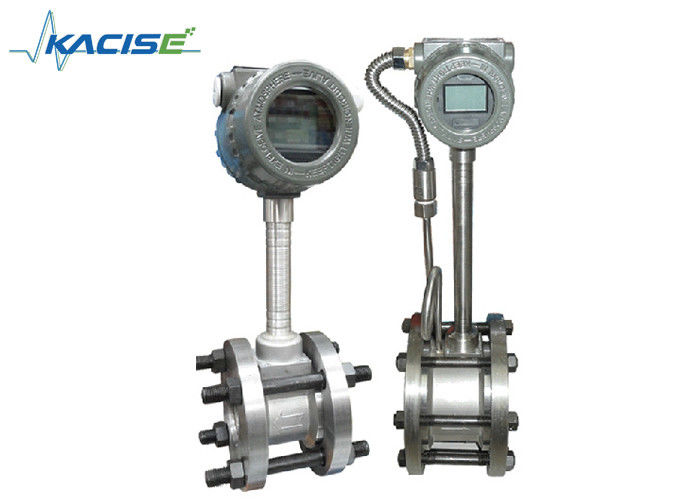

La bride de bride le compteur de débit de décollement de tourbillon d'air comprimé, le compteur de débit de gaz de vortex 4 - 20mA 1



Paquet



La bride de bride le compteur de débit de décollement de tourbillon d'air comprimé, le compteur de débit de gaz de vortex 4 - 20mA 2

Application



La bride de bride le compteur de débit de décollement de tourbillon d'air comprimé, le compteur de débit de gaz de vortex 4 - 20mA 3
