| Lieu d'origine: | La Chine |
| Nom de marque: | KACISE |
| Certification: | ISO / CE / Explosion-proof |
| Numéro de modèle: | Série de KVF |
| Quantité de commande min: | 1PC |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Carton/boîte en bois |
| Délai de livraison: | 7 jours ouvrables |
| Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
| Pression: | 1,6 MPA, 2.5Mpa, 4.0Mpa (spéciaux) | Diamètre: | DN15 | DN1800 |
|---|---|---|---|
| température: | -20°C - °C +160 | Alimentation: | 24VDC, 220VAC |
| Communication: | RS-485/MODBUS, CERF | Précision: | ±1.0% (norme) |
| Le signal de sortie: | 4~20mA | Installation: | Bride, bride dessus, fil, insertion |
| Milieu: | Cuisez à la vapeur, vapeur saturée, CO2, air, boussoles aèrent, l'autre steanm | Langue: | Chinois, anglais |
| Surligner: | compteur de débit de vapeur de vortex,type compteur d'insertion de débit |
||

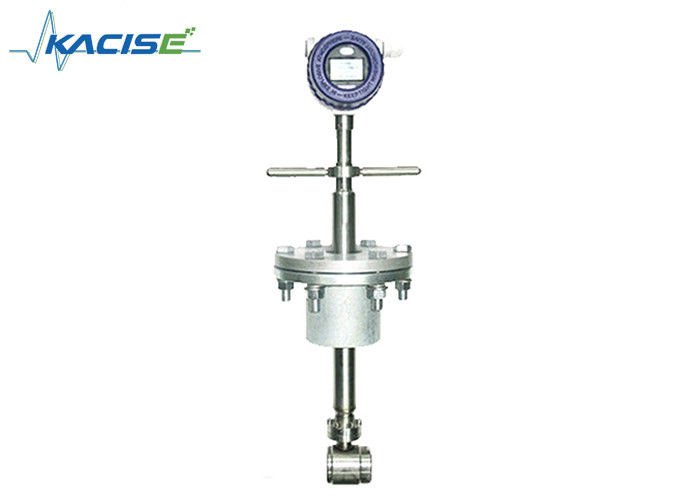

Introduction à distance de compteur de débit de vortex de gaz naturel de vapeur d'affichage et de contrôle 4-20MA d'affichage
d'affichage à cristaux liquides
Le débitmètre de vortex est basé sur le principe " de vortex de Karman », l'utilisation du cristal électrique piézo-électrique comme un élément de mesure des instruments de mesure d'écoulement pour un grand choix de gaz, vapeur, mesure liquide d'écoulement. Série de LUGB de caractéristiques de débitmètre de vortex de DN15 à DN600, débitmètre de vortex selon les caractéristiques structurelles dans le débitmètre de vortex de plein-tube et le débitmètre de vortex de périphérique prêt à brancher. Selon les différents signaux de sortie peut être divisé en capteur de mode sortie d'impulsion et sortie actuelle standard de l'émetteur. L'instrument a l'avantage du grand choix de mesure d'écoulement, de la structure de grande précision et simple, de la petite perte de pression, d'aucune pièces mobiles, etc. Il est appliqué à la mesure de l'écoulement instantané et de l'écoulement de total du fluide dans une canalisation fermée.

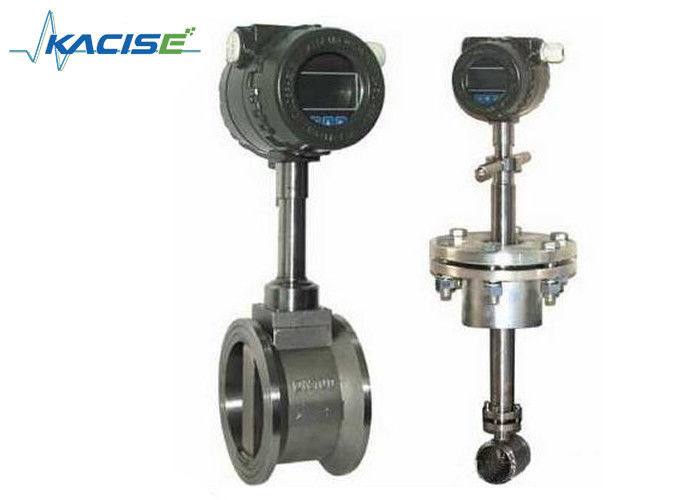

Compteur de débit de vortex de structure
Caractéristiques
La mesure est indépendant de la densité liquide, viscosité, humidité, pression de la température et la conductivité là ne sont aucune pièce d'obstacle dans le tube de mesure aucune perte de pression au tube dont la partie droite est de basse condition le capteur avec des gurantees fondés d'électrode que le capteur fondant de wellThe avec la technologie transformatrice avancée est de résistance gentille à la pression négative.
1. Simple et ferme, aucune pièces mobiles, fiabilité élevée, l'opération à long terme est très stable
2. Dérive nulle, haute précision
3. La perte de pression est petite, facile à maintenir
4. Chaîne de mesure, gamme jusqu'à : 1h15
5. L'étendue des applications large, gaz, liquide, écoulement de vapeur peut être mesurée
6. Grand choix de température de fonctionnement : -40 ℃ à haute température de 350 ℃
7. Signal d'impulsion de sortie ou signal actuel, facile à utiliser avec l'ordinateur et d'autres systèmes numériques
Paramètres
| Diamètre de tuyau | DN15~DN1800 |
| Matériaux de mètre | 1Cr18Ni9Ti |
| Pression nominale (MPA) | 1.6Mpa ; 2.5Mpa ; 4.0Mpa |
| La température moyenne mesurée (℃) | -40~+250℃ ; -40~+350℃ |
| Conditions environnementales | La température : - 10~+55℃, humidité 5%~90%, pression : 86~106Kpa |
| Classe d'exactitude | liquide : lecture ±0.5 |
| Gaz ou vapeur de mesure : | reading±1.0, ±1.5 |
| Rapport rabattu | 1h10 ; 1h15 |
| Coefficient de perte de pression | Cd<2> |
| Le signal de sortie | 4-20mA ou impulsion |
| Alimentation d'énergie |
capteur : +12VDC, +24VDC émetteur : +24VDC Sur l'affichage de site : batterie 3.2V |
| Lignes de transmission de signal | STVPV3×0.3 (trifilaire), 2×0.3 (à deux fils) |
| Installation | Integrated maintenant la bride ou la connexion de bride |
| Distance de transmission | ≤500m |
| Ligne interface | Mâle threadM20×1.5 |
| Niveaux d'explosion | ExdIIBT6 |
| Classe de protection | IP65 |
| Permettez l'accélération de vibration | 1.0g |
Sélection modèle
| KVF | Paramètres | ||||||||||
| Diamètre nominal | DNXX | DN15~DN1800 (millimètre) | |||||||||
| Structure | F | Type à distance avec l'affichage | |||||||||
| Y | Type compact avec l'affichage | ||||||||||
| Exactitude | A | En tuyau : Classe 1,0 | |||||||||
| B | Type d'insertion : Classe 2,5 | ||||||||||
| Pression nominale | 16 | 1.6Mpa | |||||||||
| XX | Personnalisation | ||||||||||
| Temp maximal. du milieu | M | <250> | |||||||||
| H | >250℃ | ||||||||||
| L'autre fonction | P | Avec la compensation de pression | |||||||||
| T | Avec la compensation de température | ||||||||||
| Pinte | Avec la compensation de pression et de température | ||||||||||
| Puissance | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (affichage à distance) | ||||||||||
| 3 | batterie au lithium 3.6V (sur l'affichage de site) | ||||||||||
| Sortie | A | 4-20mA | |||||||||
| M | Impulsion de tension | ||||||||||
| H | CERF | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| Installation | 1 | Bride | |||||||||
| 2 | Bride de bride | ||||||||||
| 3 | Insertion | ||||||||||
| 4 | Fil | ||||||||||
| 5 | Bride | ||||||||||
| Anti-déflagrant | A | Pas anti-déflagrant | |||||||||
| B | Anti-déflagrant intrinsèque | ||||||||||
| G | Preuve de flamme | ||||||||||
Paquet
Application
