Lieu d'origine:
La Chine
Nom de marque:
Kacise
Certification:
CE / ISO / Explosion-proof
Numéro de modèle:
KTF

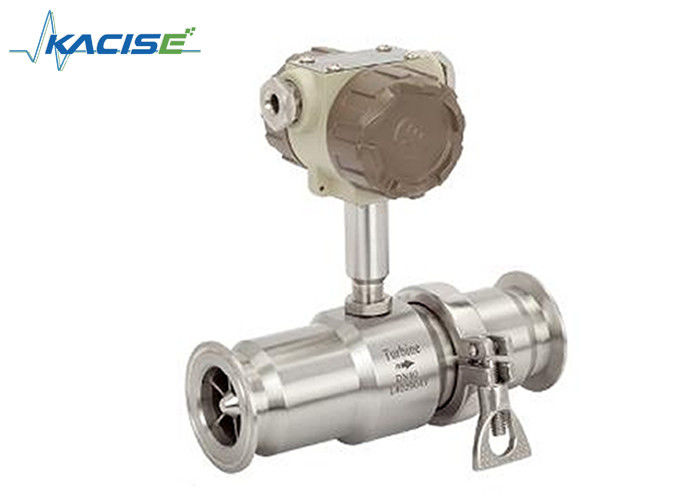

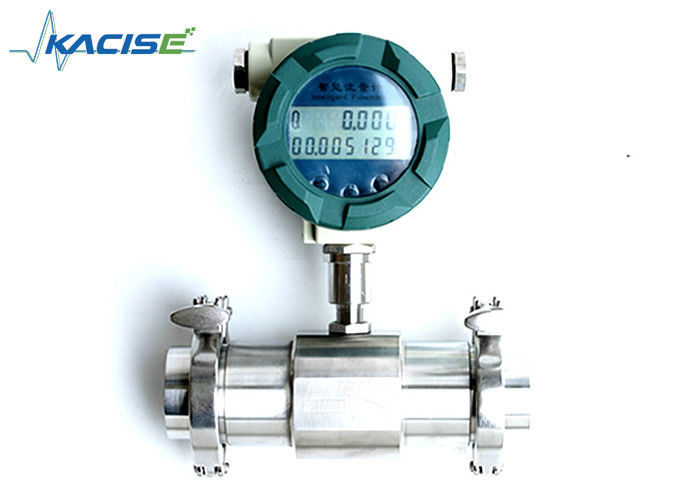

Le débitmètre à turbine est un appareil de mesure de débit largement utilisé dans les industries telles que les produits pharmaceutiques, l'alimentation et les boissons. Il sert à diverses fins, notamment la mesure, le dosage, le contrôle et le remplissage. Les principales caractéristiques et caractéristiques du débitmètre à turbine comprennent :
Matériau de la partie rotative : la partie rotative du débitmètre est fabriquée à partir d'un matériau spécial connu pour ses excellentes performances anticorrosion et antirouille. Cela garantit la durabilité et la longévité dans les environnements industriels difficiles.
Conception structurelle : le débitmètre présente une structure spécialement conçue qui améliore la précision et la répétabilité. Cette conception est cruciale pour obtenir des mesures de débit précises et fiables dans les processus industriels.
Applications : Le débitmètre est particulièrement adapté aux applications dans les industries pharmaceutiques et des boissons où la précision et l'hygiène sont des facteurs critiques.
Propriétés anticorrosion : Compte tenu du choix des matériaux et des considérations de conception, le débitmètre présente une résistance à la corrosion, ce qui le rend adapté à la manipulation de divers liquides sans compromettre la précision.
Entretien facile : le débitmètre est conçu pour un entretien facile, facilitant son utilisation dans les environnements industriels où un entretien rapide et pratique est essentiel.
Polyvalence : le débitmètre à turbine est polyvalent, permettant une gamme d'applications telles que la mesure, le dosage, le contrôle et le remplissage. Son adaptabilité en fait un outil précieux dans différents processus industriels.
Mesures précises : le débitmètre est conçu pour fournir des mesures de débit précises et fiables, répondant aux exigences de précision des industries telles que les produits pharmaceutiques et l'alimentation et les boissons.
Dans l'ensemble, le débitmètre à turbine se distingue par sa durabilité, sa précision et son adéquation aux industries où le maintien des normes d'hygiène est crucial.
| Paramètres | Valeur | Unité | |
|
Diamètre |
Fil | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| Bride (pince) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 | mm | |
| Précision | ±1, ±0,5, ±0,2 (personnalisé) | %R | |
| Rapport de portée | 1:10, 1:15, 1:20 | ||
| Matériau du capteur | Acier inoxydable 304, 316(L), etc. | ||
|
Fonctionnement environnement |
Température moyenne. | -20~120 | °C |
| Température ambiante | -10~55 | °C | |
| Humidité relative | 5%~90% | ||
| Pression atmosphérique | 86~106 | KPa | |
| Sortie de signal |
Capteur : signal de fréquence d'impulsion, niveau électrique faible ≤ 0,8 V, niveau élevé ≥ 8 V. Émetteur : deux fils, signal de courant continu 4-20 mA |
||
| Interface de communication | RS485 | ||
|
Alimentation |
Capteur : +12 V CC, +24 V CC (en option) Émetteur : +24 V CC Type d'indication locale : pile au lithium 3 V intégrée ou externe +24 VDC |
||
| Fil de transmission de signaux | STVPV3×0,3 (3 fils), 2×0,3 (2 fils) | ||
| Distance de transmission | Pas plus de 1000 | m | |
| Interface de ligne de signal |
Type de base : connecteur Hausman ou fil à 3 conducteurs ; Type antidéflagrant : M20 × 1,5 (F) |
||
| Qualité antidéflagrante |
Type de base : non antidéflagrant ; type antidéflagrant : ExdIIBT6 |
||
| Niveau de protection | IP65 | ||
|
Diamètre (mm) |
Portée standard (m3/h) | Portée étendue (m3/h) |
Connexion normale et Pression nominale (MPa) |
Pression nominale spéciale (MPa) (raccord à bride) |
| DN4 | 0,04 ~ 0,25 | 0,04 ~ 0,4 | Raccordement fileté/6.3 | 10, 16, 25 |
| DN6 | 0,1 ~ 0,6 | 0,06 ~ 0,6 | Raccordement fileté/6.3 | 10, 16, 25 |
| DN10 | 0,2 ~ 1,2 | 0,15~1,5 | Raccordement fileté/6.3 | 10, 16, 25 |
| DN15 | 0,6 ~ 6 | 0,4 ~ 8 | Raccordement fileté/6.3 | 4.0, 6.3, 10, 16, 25 |
| Raccordement à bride/2,5 | ||||
| DN20 | 0,8 ~ 8 | 0,45~9 | Raccordement fileté/6.3 | 4.0, 6.3, 10, 16, 25 |
| Raccordement à bride/2,5 | ||||
| DN25 | 1~10 | 0,5~10 | Raccordement fileté/6.3 | 4.0, 6.3, 10, 16, 25 |
| Raccordement à bride/2,5 | ||||
| DN32 | 1,5~15 | 0,8 ~ 15 | Raccordement fileté/6.3 | 4.0, 6.3, 10, 16, 25 |
| Raccordement à bride/2,5 | ||||
| DN40 | 2~20 | 1~20 | Raccordement fileté/6.3 | 4.0, 6.3, 10, 16, 25 |
| Raccordement à bride/2,5 | ||||
| DN50 | 4~40 | 2~40 | Raccordement à bride/2,5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | Raccordement à bride/2,5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | Raccordement à bride/2,5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Raccordement à bride/2,5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | Raccordement à bride/1,6 | 2,5, 4,0, 6,3, 10, 16 |
| DN150 | 30~300 | 15~300 | Raccordement à bride/1,6 | 2,5, 4,0, 6,3, 10, 16 |
| DN200 | 80~800 | 40~800 | Raccordement à bride/1,6 | 2,5, 4,0, 6,3, 10, 16 |
Schéma 1 (DN4~DN10) :Capteur de débit à turbine à raccord fileté (y compris section de tuyau droite).
Diagramme2 (DN15~DN40) :Dessin de taille du capteur de débit connecté au fil.
Diagramme3 (DN4~DN10) :Dessin du capteur de débit de turbine connecté à une bride.
Méthode d'installation du capteur selon différentes spécifications, adopter une connexion filetée ou à bride, la méthode d'installation est indiquée dans le schéma 1, 2, 3
| Diamètre (mm) | L(mm) | G | K(mm) | D(mm) | n(trou) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| Modèle | Remarques | |||||||
| KTF | ||||||||
| DN | 4 | 4 mm | ||||||
| 6 | 6 mm | |||||||
| 10 | 10 millimètres | |||||||
| 15 | 15 mm | |||||||
| 20 | 20 millimètres | |||||||
| 25 | 25 mm | |||||||
| 32 | 32 millimètres | |||||||
| 40 | 40 millimètres | |||||||
| 50 | 50 millimètres | |||||||
| 65 | 65 millimètres | |||||||
| 80 | 80 millimètres | |||||||
| 100 | 100 millimètres | |||||||
| 125 | 125 millimètres | |||||||
| 150 | 150 millimètres | |||||||
| 200 | 200 millimètres | |||||||
| Taper | N | Type de capteur : alimentation +12 V ou 24 V, signal d'impulsion du système à 3 fils de sortie | ||||||
| UN | Type d'émetteur : alimentation +24 V, sortie 2 fils 4-20 mA | |||||||
| B | Type intelligent : pile au lithium, indicateur local, sans sortie de signal | |||||||
| C | Type intelligent : alimentation +24 V, indicateur local, sortie 2 fils 4-20 mA/impulsion | |||||||
| C1 | Type intelligent : alimentation +24 V, indicateur local, communication RS485 | |||||||
| protocole | ||||||||
| C2 | Type intelligent : alimentation +24 V, indicateur local, protocole HART | |||||||
| Précision | 05 | 0,5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0,2 (Commande spéciale, délai de livraison long) | |||||||
| Gamme | W | Plage de mesure étendue | ||||||
| S | Plage de mesure standard | |||||||
| Matériau du corps | S | 304 acier inoxydable | ||||||
| L | 316 (L) SS | |||||||
| Antidéflagrant | N | Non antidéflagrant | ||||||
| E | Antidéflagrant, ExdIIBT6 | |||||||
| Pression nominale | N | Normale | ||||||
| H (x) | Haute pression | |||||||
