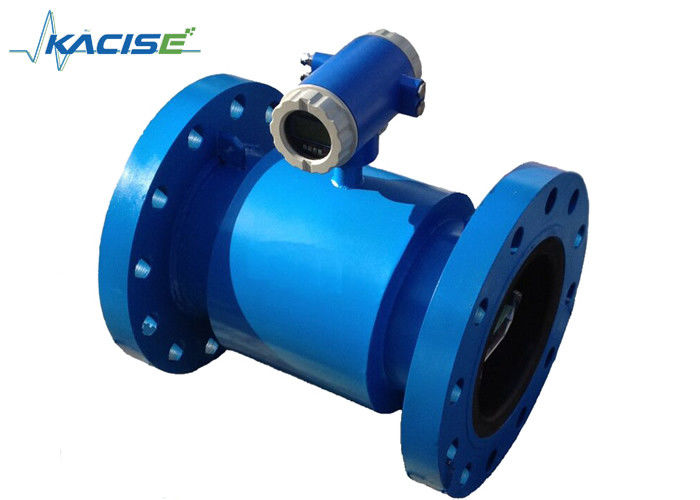

Émetteur de débit électromagnétique de l'eau de mer, résistant à la pression négative, débitmètre électromagnétique, débitmètre
Introduction au projet
Les débitmètres électromagnétiques de la série KEF sont destinés à la mesure des fluides dans la plupart des industries, y compris les débitmètres électromagnétiques sont largement utilisés dans les secteurs industriels tels que l'industrie chimique,protection de l'environnement, la métallurgie, la pharmacie, la fabrication du papier, l'approvisionnement en eau et l'élimination, etc. Outre la mesure du débit de liquide conducteur général, le débitmètre électromagnétique peut mesurer le débit de liquide-solide mélangé,liquide et sel à haute viscositéLe débitmètre électromagnétique peut réaliser une indication locale et produire un signal de courant électrique de 4 à 20 mA qui peut être utilisé pour enregistrer, régler et contrôler.Il y a deux composants de base du débitmètre électromagnétique: 1) Le détecteur, qui comprend le tube de débit, le revêtement isolant et les électrodes de mesure, et 2) le convertisseur, qui est le dispositif électronique responsable du traitement du signal, du calcul du débit,signaux d'affichage et de sortie.Les matériaux de construction des pièces humides (vêtements et électrodes) doivent être adaptés aux spécifications du type de service prévu.Révision des compatibilités liées à l'expédition de chaque compteur.
Caractéristiques
1. Affichage LCD rétroéclairé avec une grande clarté (option: affichage rétroéclairé LED)
2Pas de pièces fluides interceptantes, pas de perte de pression et de blocage du fluide.
3Aucune inertie mécanique, réponse rapide et bonne stabilité, application dans l'examen automatique, réglage et contrôle.
4La précision de mesure n'est pas influencée par des paramètres physiques tels que le style, la température, la viscosité, la densité et la pression.
6. Fournir de nombreux styles de compteurs de débit tels que le type en ligne et le type d'insertion, etc.
Adopter la mémoire EEPROM pour mesurer les données d'exploitation, une protection sûre et fiable de la mémoire.
7. débitmètre de type intégral et débitmètre de type à distance.
8. Structures simples, fermes, sans pièces mobiles et longue durée de vie. ((Garantie en 1 an)
Paramètres
| Les postes |
Définition |
| Diamètre approprié |
DN25 à DN2600 (moins de DN25 non standard) |
| Fluide approprié |
Liquide dont le rapport de conductivité est supérieur à 5 μs/cm |
| Plage de mesure |
0.5~10m/s (prolongable à 15m/s) |
| Limite supérieure de la portée |
0.5 à 10 m/s. 1 à 5 m/s recommandé |
| Précision |
00,3% (option), 0,5%, 1,0% des fonds propres. |
| Répétabilité |
Inférieur à 0,25% |
| Affichage du convertisseur |
Affichage : Débit (4 chiffres), Total (9 chiffres), Vitesse, État d'alarme
par écran LCD (option LED)
|
| Unité d'échelle: sélectionnable en L/h, L/m, L/s, m3/h, m3/m, m3/s |
| Direction du débit: sélectionnable par programme |
| 3 chiffres affichés en dessous des virgules. |
| Facteur K: 5 chiffres. |
| Enregistreur de données pour 2-3 ans. |
| Langue de programmation: anglais, coréen (sur demande) |

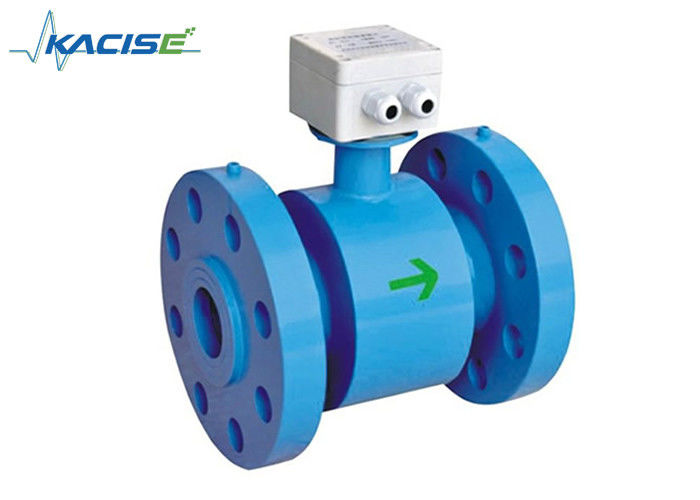

| Montage: type intégral; type à distance |
| Le pouvoir |
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. |
| Signaux de sortie |
4 à 20 m ADC, charge ≤ 750 ohms,
0 à 3 kHz, 5 V avec source et largeur variable.
Sortie à haute fréquence terminale et efficace
Voltage de sortie: 0 à 5 V CC
|
| Connexion du conduit |
M20 * 1,5 fils |
| Interface de communication |
Les résultats de l'enquête sont publiés dans le Bulletin de l'OMS. |
| Pression de fonctionnement |
1.0MPa, 1.6MPa, 4.0MPa, 16MPa (spécial) |
| Température du fluide |
-20°C à 80°C, 80°C à 130°C, 130°C à 180°C selon le matériau de revêtement |
| Température ambiante |
Sensor -40°C à 80°C. Transducteur -15°C à 50°C |
| Humidité ambiante |
RH ≤ 85% (à 20 °C) |
| Taille de sortie du câble |
Une M20×1.5 |
| Énergie |
220VAC±10%, 50-60Hz±1Hz, 24VDC±10%, puissance de la batterie (3 à 5 ans) |
| Consommation d'électricité |
≤ 8 W |
| Classements de protection |
Type intégral: IP65, type télécommandé: capteur IP68, transducteur IP65. |
| Matériaux |
électrode |
316L (acier inoxydable), Hastelloy C, Hastelloy B,
Titane, tantale, etc.
|
| |
Liner |
PTFE, caoutchouc doux, caoutchouc dur, F46, FS, PUR. |
| |
Tubes de mesure |
SUS 304 |
| |
Les pièces de rechange |
Le vol de carbone |
| |
Ringe de mise à la terre |
316L (acier inoxydable), HC, Ti, Ta, Cu. |
| Connexion de la bride |
La norme nationale GB9119-88 (DIN2051, BS4504), JIS, ANSI.
Tri-clampes pour les applications sanitaires
Type d'insertion
|
| Protection à l'épreuve de l'EX |
NT1 dépense |
| Contrôle de la qualité |
Pour les appareils électroniques |
Sélection du modèle
Application du projet
