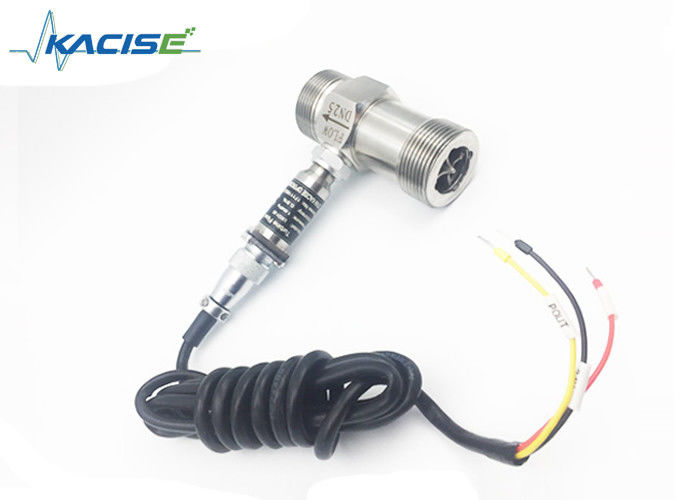

Débitmètre industriel de turbine avec protection IP65/IP68, matériau en acier inoxydable/SS316L/316 et précision de 0,5%

mètre d'écoulement d'eau de turbine

compteur de débit anti-déflagrant

Lieu d'origine:

La Chine

Nom de marque:

Kacise

Certification:

CE / ISO / Explosion-proof

Numéro de modèle:

KTF

Nous contacter

Demandez un devis

Débitmètre industriel de turbine avec protection IP65/IP68, matériau en acier inoxydable/SS316L/316 et précision de 0,5%

Détails du produit

DN (millimètre):

DN4 à DN300

Pression:

1,6 MPA, 2.5Mpa, 4.0Mpa, 6.3Mpa, spécial

Moyen:

Liquide à basse vitesse non corrosif sans impuretés

Communication:

RS-485 /MODBUS

Précision:

00,5% / 1,0%

Sortir:

Impulsion, 4-20mA sortie analogique, RS485, cerf

Matériel:

Steel/SS316L inoxydable /316

Alimentation:

Batterie au lithium de 12-24VDC /3.6V

Classe de protection:

IP65 ou IP68

Ex-impalé:

ExmdΙΙBT4

Mettre en évidence:

mètre d'écoulement d'eau de turbine

compteur de débit anti-déflagrant

Conditions de paiement et d'expédition

Quantité de commande min

Prix

négociable

Détails d'emballage

carton/boîte en bois

Délai de livraison

5~8 jours ouvrables

Conditions de paiement

L / C, D / A, T / T, Western Union, Moneygram

Capacité d'approvisionnement

5000

Produits connexes

Mètre de débit de gaz de CO2 à ultrasons de haute précision avec interface RS485 et alimentation DC8~36V

Obtenez le meilleur prix

Mètre de débit de turbine à impulsion analogique de haute précision Type sanitaire pour l'huile d'olive et l'huile de palme

Obtenez le meilleur prix

Débitmètre de biogaz protégé IP68 de haute précision 1,0 % avec sortie 4-20 mA pour la mesure du GPL et du gaz

Obtenez le meilleur prix

Mètre de débit de turbine de haute précision ± 0,2% avec communication en acier inoxydable 316 et RS485

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

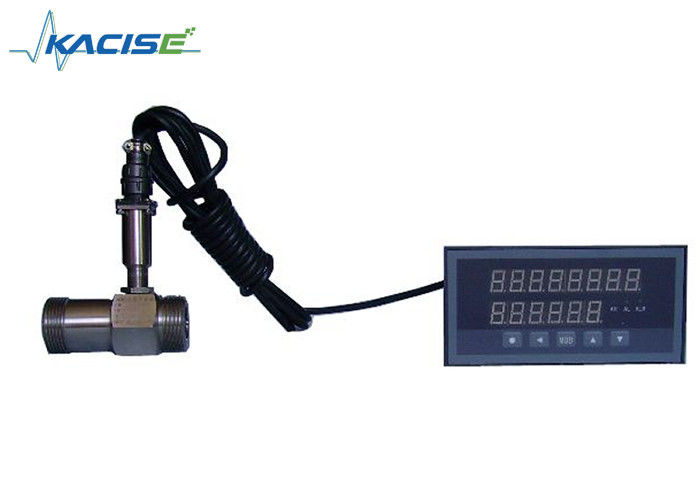

Débitmètre de turbine à sortie analogique à impulsion de type à distance Débitmètre de turbine divisé

Définition

Le débitmètre à turbine est un débitmètre largement utilisé dans les industries pharmaceutiques, alimentaires, des boissons pour la mesure, le batch, le contrôle, le remplissage, etc.La partie tournante du débitmètre est faite d'un matériau spécial qui possède de bonnes performances anti-corrosive et anti-rouilleLa structure du débitmètre est spécialement conçue et très approuvée, la précision et la répétabilité du débitmètre.qui convient aux industries pharmaceutique et des boissons.

Caractéristiques

Une précision élevée, généralement jusqu'à ± 1%R, ± 0,5%R, une précision élevée jusqu'à 0,2%R
Une bonne répétabilité, une répétabilité à court terme allant jusqu'à 0,05% ~ 0,2%, dans le règlement commercial est le choix préféré du débitmètre.
Sortie de signal à fréquence d'impulsion, adaptée au totalizateur et à la connexion au PC; pas de décalage à zéro et forte résistance aux interférences
Un signal à haute fréquence ((3~4KHz) peut être obtenu, la résolution du signal est forte.
Large gamme, diamètre moyen et grand jusqu'à 1:20, petit calibre 1:10.
Structure compacte et entretien pratique

Les spécifications

Paramètre		Valeur	Unité
Diamètre	Le fil	4, 6, 10, 15, 20, 25, 32, 40	mm
Diamètre	Les pièces de rechange doivent être placées à l'intérieur de l'emballage.	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	mm
Précision		±1, ±0.5, ±0,2 (personnalisé)	% R
Proportion de portée		1:10, 1:15, 1:20
Matériau du capteur		304, 316 ((L) acier inoxydable etc.
Travailler Environnement	Température moyenne.	-20 à 120	°C
	Température ambiante	-10 à 55	°C
	Humidité relative	5% à 90%
	Pression atmosphérique	86 à 106	KPa
Sortie du signal		Sensor: signal de fréquence d'impulsion, faible niveau électrique ≤ 0,8V, haut niveau ≥ 8V Émetteur: deux fils, signal de courant continu de 4 à 20 mA
Interface de communication		Résistance à la compression
Énergie électrique		Sensor: +12V de courant continu, +24V de courant continu (facultatif) Émetteur: + 24 V CC Type d'indication locale: pile au lithium 3V intégrée ou extérieure +24VDC
Fil de transmission du signal		STVPV3×0,3 (3 fils), 2×0,3 (2 fils)
Distance de transmission		Pas plus de 1000	- Je vous en prie
Interface de ligne de signal		Type de base: connecteur Hausman ou câble à trois cœurs; Type résistant aux explosions: M20 × 1,5 (F)
Grade résistant aux explosions		Type de base: à l'épreuve de l'explosion; type résistant à l'explosion: ExdIIBT6
Niveau de protection		Pour la protection contre la corrosion

Portée de travail et pression de travail

Diamètre (mm)	Autonomie standard (m)³/h)	Autonomie étendue³/h)	Connexion normale Précipitation nominale (MPa)	Le système de freinage doit être équipé d'un dispositif de freinage de type "Special pressure rating" (MPa) (connexion de la bride).
DN4	0.04 à 0.25	0.04 à 0.4	Connexion au fil/6.3	10, 16, 25
DN6	0.1 à 0.6	0.06 à 0.6	Connexion au fil/6.3	10, 16, 25
DN10	0.2 à 1.2	0.15 à 1.5	Connexion au fil/6.3	10, 16, 25
DN15	0.6 à 6	0.4 à 8	Connexion au fil/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6 à 6	0.4 à 8	Connexion de la bride/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8 à 8	0.45 à 9	Connexion au fil/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8 à 8	0.45 à 9	Connexion de la bride/2.5	4.0, 6.3, 10, 16, 25
DN25	1 à 10	0.5 à 10	Connexion au fil/6.3	4.0, 6.3, 10, 16, 25
DN25	1 à 10	0.5 à 10	Connexion de la bride/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5 à 15	0.8 à 15	Connexion au fil/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5 à 15	0.8 à 15	Connexion de la bride/2.5	4.0, 6.3, 10, 16, 25
DN40	2 à 20	1 à 20	Connexion au fil/6.3	4.0, 6.3, 10, 16, 25
DN40	2 à 20	1 à 20	Connexion de la bride/2.5	4.0, 6.3, 10, 16, 25
DN50	4 à 40	2 à 40	Connexion de la bride/2.5	4.0, 6.3, 10, 16, 25
DN65	7 à 70	4 à 70	Connexion de la bride/2.5	4.0, 6.3, 10, 16, 25
DN80	10 à 100	5 à 100	Connexion de la bride/2.5	4.0, 6.3, 10, 16, 25
DN100	20 à 200	10 à 200	Connexion de la bride/2.5	4.0, 6.3, 10, 16, 25
DN 125	25 à 250	13 à 250	Connexion de la bride/1.6	2.5, 4.0, 6.3, 10, 16
DN 150	30 à 300	15 à 300	Connexion de la bride/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80 à 800	40 à 800	Connexion de la bride/1.6	2.5, 4.0, 6.3, 10, 16

Dimension

Le tableau 1 (DN4 à DN10):Capteur de débit de turbine de type raccordement fileté (y compris la section droite du tuyau).

Le tableau 2 (DN15 à DN40):Dessin de la taille du capteur de débit relié au fil.

Le tableau 3 (DN4 à DN10):Dessin du capteur de débit de la turbine relié à la bride.

Méthode d'installation du capteur selon les différentes spécifications. Adopter la connexion au fil ou à la bride, la méthode d'installation est indiquée sur le diagramme 1, 2, 3

Dimensions de l'installation

Diamètre (mm)	L (mm)	G	K (mm)	D (mm)	Le trou
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Informations relatives à la commande

Modèle								Les commentaires
Le KTF
DN	4							4 mm
	6							6 mm
	10							10 mm
	15							15 mm
	20							20 mm
	25							25 mm
	32							32 mm
	40							40 mm
	50							50 mm
	65							65 mm
	80							80 mm
	100							100 mm
	125							125 mm
	150							150 mm
	200							200 mm
Le type		N						Type de capteur: puissance +12V ou 24V, sortie de signal d'impulsion du système à trois fils
		Une							Type d'émetteur: puissance +24V, sortie 2 fils 4-20 mA
		B. Pour							Type intelligent: cellule au lithium, indicateur local, sans sortie de signal
		C							Type intelligent: puissance +24V, indicateur local, sortie de 2 fils 4-20mA/impulsion
		C1							Type intelligent: alimentation +24V, indicateur local, communication RS485
									le protocole
		C2							Type intelligent: alimentation +24V, indicateur local, protocole HART
Précision			05					0.5
			10						1.0
			02						0.2 (commande spéciale, délai de livraison long)
Portée				W				Portée de mesure étendue
Portée				S				Plage de mesure standard
Matériau du corps					S			304 SS
Matériau du corps					L			316 (L) SS
À l'épreuve de l'explosion						N		Non résistant aux explosions
À l'épreuve de l'explosion						E		L'équipement est à l'épreuve de l'explosion, ExdIIBT6
Nombre de pressions							N	Normalement
Nombre de pressions							H (x)	Pression élevée
