Lieu d'origine:
La Chine
Nom de marque:
Kacise
Certification:
CE
Numéro de modèle:
Série de KVF
L'air, l'air comprimé, l'oxygène, l'azote, le gaz de charbon, le gaz naturel, le gaz chimique, etc.

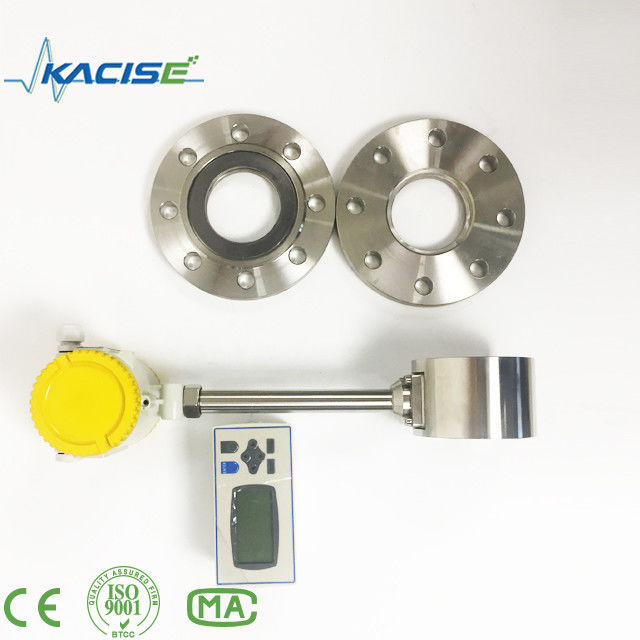

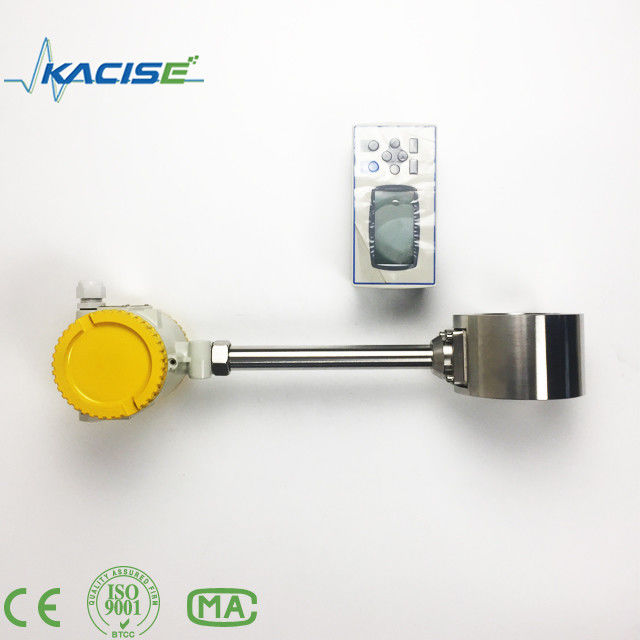

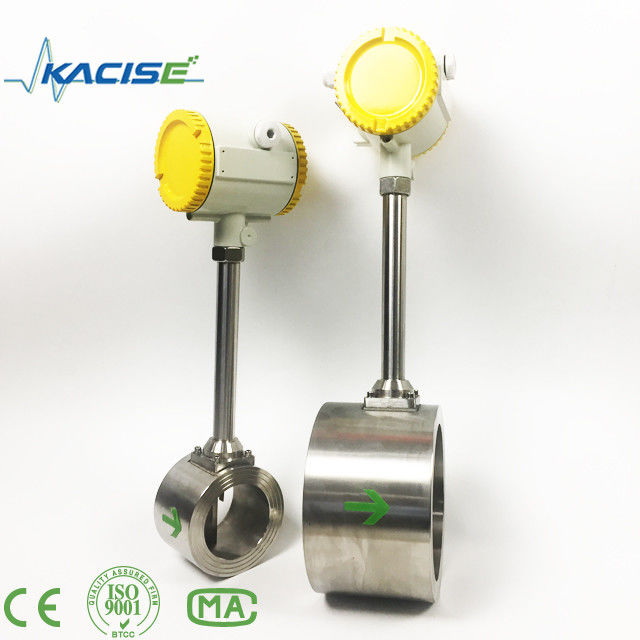

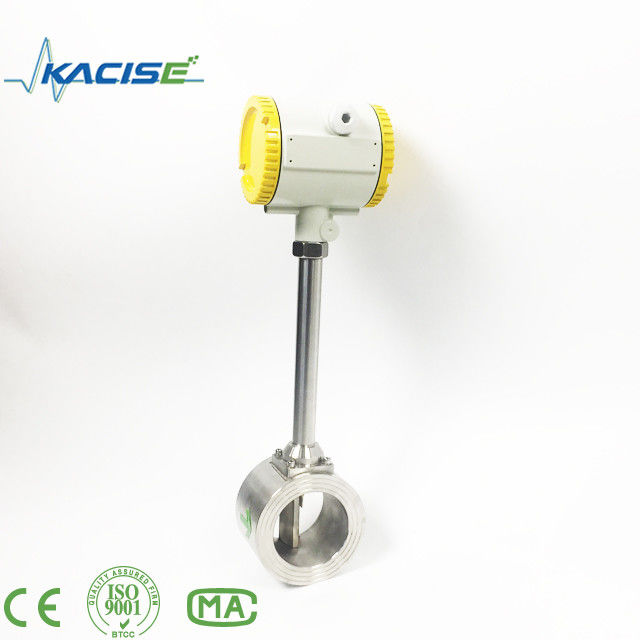

Le débitmètre à vortex est basé sur le principe de la recherche et de la production de vortex de Karman, principalement pour le milieu fluide de mesure du débit des tuyaux industriels, tel qu'un gaz, un liquide, une vapeur et d'autres milieux.Il présente une petite perte de pression, une large plage de mesure, une grande précision dans la mesure du débit de volume réel est à peine affectée par la densité, la pression, la température, la viscosité du fluide et d'autres paramètres.si haute fiabilité et peu d'entretienLes paramètres de l'instrument peuvent être stables à long terme.
Les détecteurs de contraintes piézoélectriques du débitmètre à vortex, de haute fiabilité, peuvent fonctionner dans la plage de température de fonctionnement de -20 °C ~ + 250 °C pour
Les signaux analogiques standard, la sortie du signal d'impulsion numérique, facilement avec des ordinateurs et d'autres systèmes numériques permettant l'utilisation d'instruments de mesure plus avancés et idéaux.
| Nom de l'article | Données |
| Moyenne | L'air, l'air comprimé, l'oxygène, l'azote, le gaz de charbon, le gaz naturel, le gaz chimique, etc. |
| Précision | Type de tuyau: classe 1.0 Type d'insertion: classe 2.5 |
| Température moyenne | -40°C à +400°C |
| Pression nominale | ≤1,6Mpa (offre de personnalisation ≤2,5Mpa et ≤4,0Mpa) |
| Taux de débit | 5 à 60 m/s |
| Produits | Pulsation de tension, sortie de 4 à 20 mA, HART, Modbus, RS485, RS232. |
| Installation | L'appareil doit être équipé d'un dispositif d'étanchéité à l'air comprimé. |
| Le pouvoir | Les caractéristiques suivantes sont utilisées:3.6V batterie au lithium (affichage sur place) |
| Condition de fonctionnement | Température: -25°C à 60°C Humidité: 5% à 90% |
| DN (mm) | liquide | Le gaz | ||
| forme normalisée | forme étendue | |||
| 15 (1/2 ̊) | 0.8 à 6 | 0.5 à 8 | 6 à 40 | 5 à 50 |
| 20 (3/4??) | 1 à 8 | 0.6 à 12 | 8 à 50 | 6 à 60 |
| 25 (1 ̊) | 1.5 à 12 | 0.8 à 16 | 10 à 80 | 8 à 120 |
| 40 (11/2 ¢) | 2.5 à 30 | 2 à 40 | 25 à 200 | 20 à 300 |
| 50 ((2 ̇) | 3 à 50 | 2.5 à 60 | 30 à 300 | 25 à 500 |
| 65 (2 1/2 ¢) | 5 à 80 | 4 à 100 | 50 à 500 | 40 à 800 |
| 80 (((3 ) | 8 à 120 | 6 à 160 | 80 à 800 | 60 à 1200 |
| 100 (4 ¢) | 12 à 200 | 8 à 250 | 120 à 1200 | 100 à 2000 |
| 125 (5 ¢) | 20 à 300 | 12 à 400 | 160 à 1600 | 150 à 3000 |
| 150 ((6 ̇) | 30 à 400 | 18 à 600 | 250 à 2500 | 200 à 4000 |
| 200 ((8 ̇) | 50 à 800 | 30 à 1200 | 400 à 4000 | 350 à 8000 |
| 250 ((10 ¢) | 80 à 1200 | 40 à 1600 | 600 à 600 | 500 à 12 000 |
| 300 (((12 ¢) | 100 à 1600 | 60 à 2500 | 1000 à 10000 | 600 à 16000 |
| 400 ((16 ¢) | 200 à 3000 | 120 à 5000 | 1600 à 16000 | 1000 à 25000 |
| 500 ((20 ¢) | 300 à 5000 | 200 à 8000 | 2500 à 25000 | 1600 à 40000 |
| 600 ((24 ¢) | 500 à 8000 | 300 à 10000 | Des produits de base | 2500 à 60000 |
| Série KVF | Nom de l'entreprise | |||||||||||
| Diamètre nominal |
DNX X |
DN15 à DN1800 (mm) | ||||||||||
| La structure | F | Type à distance avec affichage | ||||||||||
| Y | Type compact avec écran | |||||||||||
| Précision | Une | Type de tuyau: classe 1.0 | ||||||||||
| B. Pour | Type d'insertion: classe 2.5 | |||||||||||
| Pression nominale | 16 | 1.6Mpa | ||||||||||
| Les produits | Personnalisation | |||||||||||
| Température maximale du milieu | M | < 250°C | ||||||||||
| H est | > 250°C | |||||||||||
|
Autres fonctions |
P | d'une épaisseur de 50 mm ou plus | ||||||||||
| T | Avec compensation de température | |||||||||||
| PT | Avec compensation de pression et de température | |||||||||||
|
Le pouvoir |
1 | 12 à 28 VDC | ||||||||||
| 2 | 3.6V batterie au lithium (affichage sur place) | |||||||||||
| 3 | 85 ~ 265VAC (affichage à distance) | |||||||||||
|
Produits |
Une | 4 à 20 mA | ||||||||||
| M | Pulsation de tension | |||||||||||
| H est | Le HART | |||||||||||
| R1 | Résistance à la compression | |||||||||||
| R2 | Résistance à la compression | |||||||||||
|
Installation |
1 | Les pièces de rechange | ||||||||||
| 2 | Partie de l'appareil | |||||||||||
| 3 | Insertation | |||||||||||
| 4 | Le fil | |||||||||||
| 5 | Clampe | |||||||||||
|
Proof d'explosion |
Une | Aucune preuve d'explosion | ||||||||||
| B. Pour | Résistance à l'explosion intrinsèque | |||||||||||
| G | Résistant aux flammes | |||||||||||
