Cœurs céramiques anticorrosifs Transmetteurs de pression de précision
Caractéristique
- Variété de pression optionnelle, petite plage de mesure disponible
- La puissance de sortie de l'appareil doit être supérieure ou égale à la puissance de sortie de l'appareil.
- Méthode d'installation sous-marine et à fil facultative
- Sortie de courant de ligne 2 non polaire
- Voltage de sortie en courant alternatif facultatif
- Non polarité du fil de plomb du système à deux fils
Application du projet
- Classe intermédiaire inflammable
- Site résistant aux explosions
- Mesure du niveau du liquide fortement corrosif
- Mesure du niveau des liquides précieux
- Moyen de corrosion
- Expérience de chimie
- Un champ de température élevée
Instruction

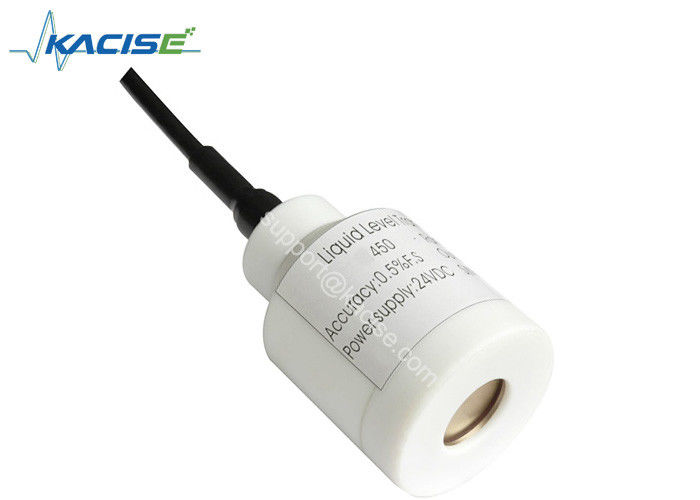

GXPS440 Transmetteurs de pression de précision pour noyaux céramiques anticorrosifs est un noyau en céramique de haute fiabilité, stabilité et précision pour les composants sensibles de l'émetteur de niveau.
Largement utilisé dans la mesure de niveau à petite échelle, comme l'eau, le pétrole, le gaz naturel, le gaz de pétrole liquéfié et d'autres liquides et gaz corrosifs.

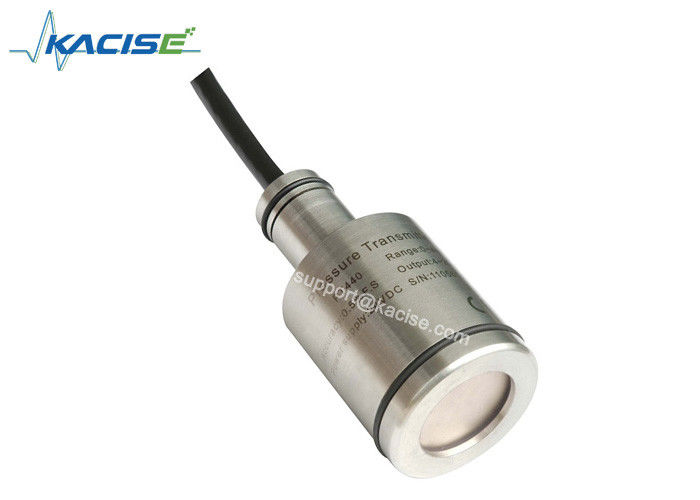

GXPS440 est la coque SS 316L plus le corps du noyau du condensateur en céramique, GXPS450 est utilise un alliage de titane + coque PTFE, noyaux en céramique utilisés marques de renommée internationale,Circuit de conversion d'émetteur programmable, et peut faciliter son étalonnage à l'échelle zéro et complète et un léger décalage.
Selon l'utilisation différente du site, nous pouvons configurer la résistance à l'usure, résistance à l'huile, résistance aux acides et aux alcalis, câble de conductivité d'air spécial de haute résistance.
Prévenir l'explosion est intrinsèquement sûr, isolé à l'épreuve des explosions, à l'épreuve des explosions, certifié CE.
Système à deux fils de sortie de circulation plomb non polaire; sortie de tension à trois fils pour AC et DC
Interface électronique et définition des signaux
| Signal de sortie |
| Deux fils |
4 à 20 mA |
| Trois fils |
4 à 20 mA, 0 à 20 mA |
Le système de freinage doit être équipé d'un dispositif de freinage.
|
| Connexion électrique |
| Les câbles |
Système à deux fils |
Système à trois fils |
| Le rouge |
Le pouvoir |
puissance |
| Bleu/vert |
NULL |
production |
| Noir |
production |
Terrain de puissance |
| Jaune |
conducteur de blindage |
conducteur de blindage |
Paramètre
| Des spécifications. |
Valeur numérique |
| Plage de pression |
0 à 0,5... à 50 mH2Je vous en prie. |
| Pression de surcharge |
1.5 fois la valeur nominale |
| Contention secondaire |
3 fois la valeur nominale |
| Précision |
±0,25%F.S, ±0,5%F.S, ±1,0%F.S peuvent être sélectionnés |
| Stabilité |
La valeur maximale de l'éclairage doit être comprise entre ± 0,5% et ± 0,5% F.S. |
| Température de fonctionnement |
-20°C à 80°C (ou -20°C à 120°C) |
| Température de compensation |
-10°C à 70°C (compensation numérique de toute la plage de températures) |
| Compatibilité moyenne |
Tout moyen caustique compatible avec la céramique et le PTFE |
| Performance électrique |
2e ligne |
ligne 3 |
| Signal de sortie |
4 à 20 mA |
0/1 à 5 V |
0 à 10 V |
0 à 20 mA |
| Énergie électrique |
24VDC nominale 10 à 30Vdc |
Pour les appareils de commande électrique, la valeur nominale de l'indicateur de tension doit être égale ou supérieure à: |
24 VDC nominale 11 à 30 Vdc |
24 VDC nominale 11 à 30 Vdc |
| Résistance à la charge |
(U-10)/0.02 (Ω) |
> 100 k Ω |
| Isolement |
> 100 M Ω @ 50 V |
| Puissance électrique |
500 V@60 secondes |
| Vibration/impact |
10g/5~2000Hz, axes X/Y/Z 20g sin 11ms |
| Connexion électrique |
Sécurisation de niveau 6, protection IP68 |
| Temps de réponse |
10 secondes |
| Type de pression |
le manomètre |
| Certificat |
Certificat CE de sécurité intrinsèque, de prévention de l'explosion, d'isolation et de résistance à l'explosion |
| Compatibilité électromagnétique |
les radiations électromagnétiques:EN50081-1/-2; sensibilité électromagnétique: EN50082-2 |
| Défendez la foudre |
Durabilité à la pression de la conduction de l'air 8000V, à la pression de la conduction du câble 4000V |
Informations relatives à la commande
GX-Type-Gamme-sortie-precision-puissance-longueur du câble-ensemble
- Le type: PS440 = noyau céramique résistant à la piezothérapie, PS450 = noyau céramique à capacité piézoélectrique, RSV = Réservé
- Portée: 0,5 m......50 m = la limite supérieure de la plage
- Produits: A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Précision:0Pour les appareils à combustion interne, la valeur de l'échantillon doit être supérieure ou égale à:
- Le pouvoirPour les appareils électroniques, la fréquence d'alimentation doit être supérieure ou égale à:
- Longueur du câble: XXm=XX mètre 1-150m
- Le paquet:1 pièce par emballage avec Bb, mousse
par exemple:Pour les appareils de traitement des eaux usées, les mesures suivantes doivent être appliquées:
PS450 avec noyau céramique de piézoélectrique, gamme d'essai 0-2,5mH2O, alimentation 24Vdc 4-20mA de sortie, avec câble de 5m, mousse emballée.
