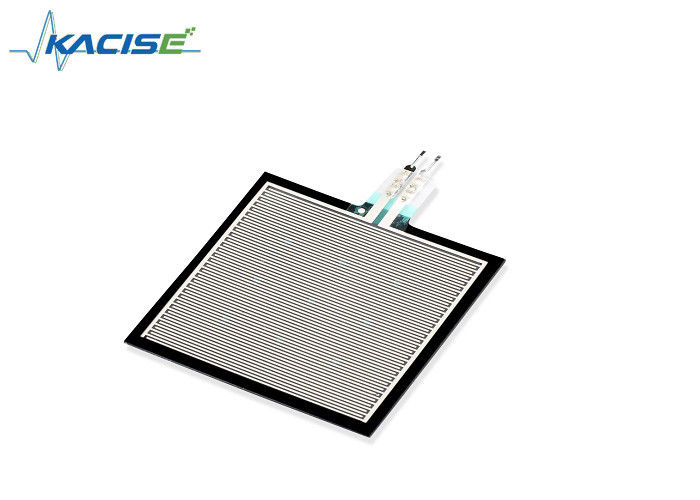

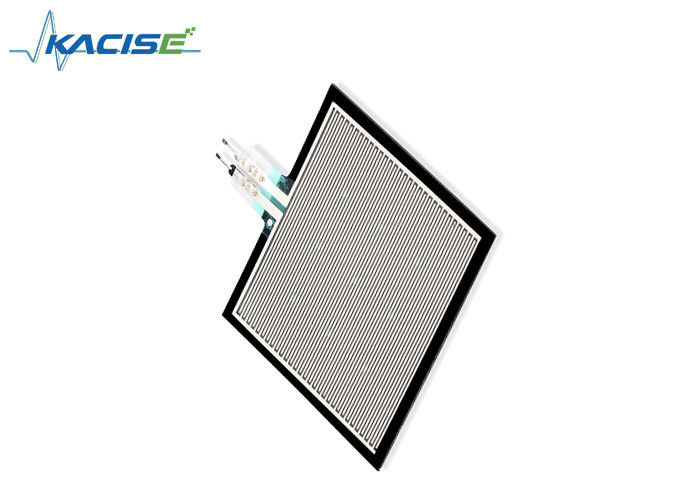

FSR406 Capteur de pression de film flexible en acier inoxydable avec réponse rapide et conception personnalisée

Capteur de pression à film flexible FSR406 Force

1, description

Les résistances sensibles à la force sont des capteurs résistifs présentant une résistance variable qui répond à la force appliquée à la zone de détection. À mesure que la force exercée sur le capteur augmente, la résistance diminue.

Pour les capteurs monozone, le capteur est un appareil à deux bornes qui peut essentiellement être traité comme une résistance variable dont la valeur est contrôlée par la force appliquée, ainsi qu'un interrupteur dont le seuil est contrôlé par la force appliquée et la configuration.

Les capteurs sont constitués d'un film polyester robuste, d'un matériau hautement conducteur et d'un matériau de détection de force de taille nanométrique.

La couche supérieure du capteur est constituée de la zone de couche sensible à la force sur un film flexible. Et la couche inférieure est composée de traces de circuits conducteurs sur un film flexible

Et les deux couches ci-dessus sont collées ensemble par un adhésif d'espacement et la zone active est sans adhésif. Lorsque la zone active est appliquée à une force, la couche sensible à la force sur la couche supérieure shunte les traces du circuit en bas, faisant varier les bornes de sortie à résistance.

2, détection de pression statique/dynamique

• Réponse rapide
• Longue durée de vie
• Conception personnalisée

3, données techniques et propriétés physiques
