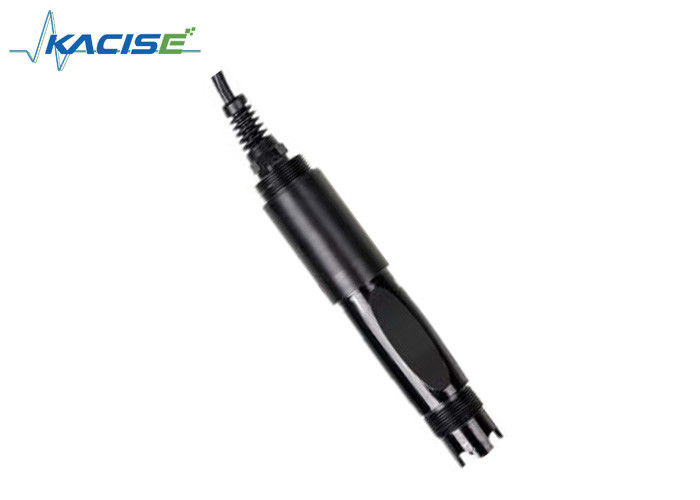

Résistance à la corrosion Capteur de pH en ligne avec une plage de mesure de 0·14pH et une sortie RS-485 pour la surveillance de la qualité de l'eau

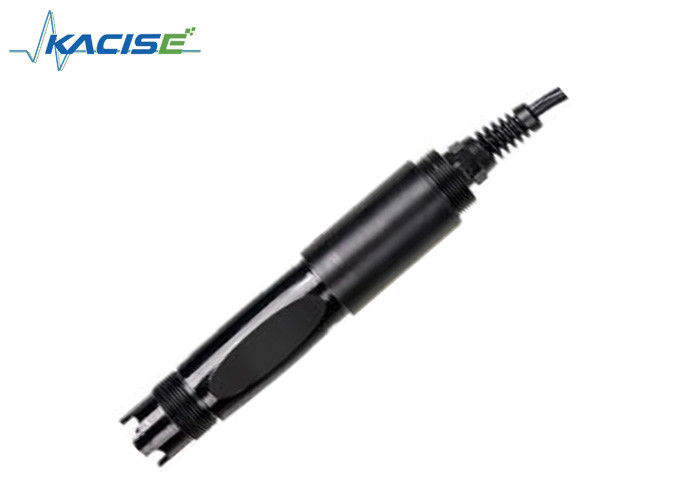

Le capteur de pH en ligne KWS-700 est utilisé dans la surveillance de la qualité de l'eau environnementale, la solution acide/alcaline/saline, le processus de réaction chimique, le processus de production industrielle,il peut répondre aux exigences de la mesure en ligne du pH pour la plupart des applications industrielles.

• La sortie du signal est RS-485 (protocole Modbus/RTU).
• Connexion pratique à des équipements tiers tels que PLC, DCS, ordinateur de commande industrielle, contrôleur général, instrument d'enregistrement sans papier ou écran tactile.
• Double amplificateur différentiel à haute impédance avec une forte anti-interférence et une réponse rapide.
• La sonde de pH brevetée, la solution de référence interne, s'écoule très lentement du pont de sel microporeux sous une pression d'au moins 100 KPa (1 Bar),et son hémorragie avant continue pendant plus de 20 moisUn tel système de référence est très stable et la durée de vie de l'électrode est multipliée par deux par rapport aux électrodes industrielles conventionnelles.
• Facilité d'installation: 3/4 de fil de tuyauterie NPT pour une installation facile sous-marine ou dans des tuyaux et des réservoirs.

Remarque: le capteur ne doit pas être installé à l'envers ou horizontalement lorsqu'il est installé, au moins à un angle de 15 degrés ou plus.

1. Ligne rouge - câble d'alimentation (12 ~ 24 V)
2. ligne noire - sol (GND)
3. Ligne bleue - 485A
4. Ligne blanche - 485B
5. Fil nu - fil protégé

Une fois le câblage terminé, il convient de vérifier soigneusement pour éviter des connexions incorrectes avant de l'allumer.

Spécification du câble: étant donné que le câble est immergé dans l'eau (y compris l'eau de mer) pendant une longue période ou exposé à l'air, le câble présente une certaine résistance à la corrosion.Le diamètre extérieur du câble est de Φ6 mm et toutes les interfaces sont imperméables.

Lorsque le capteur de pH est mesuré, il doit être nettoyé dans de l'eau distillée (ou de l'eau désionisée),et le papier filtre doit être utilisé pour absorber l'humidité afin d'éviter l'introduction d'impuretés dans le liquide à tester. 1/3 du capteur doit être inséré dans la solution à tester.
Le capteur doit être lavé lorsqu'il n'est pas utilisé, inséré dans une housse de protection avec une solution de chlorure de potassium de 3,5 mol/l, ou le capteur inséré dans un récipient avec une solution de chlorure de potassium de 3,5 mol/l.
solution de chlorure de potassium.
Vérifiez si le terminal est sec. Si il est taché, essuyez-le avec de l'alcool absolu et séchez-le. Évitez la immersion à long terme dans de l'eau distillée ou une solution protéique et évitez le contact avec la graisse de silicone.Avec un capteur plus long, son film de verre peut devenir translucide ou contenir des dépôts, qui peuvent être lavés avec de l'acide chlorhydrique dilué et rincés à l'eau.il doit être calibré avec le compteur pour l'étalonnage.
Lorsque l'étalonnage et la mesure ne peuvent pas être effectués pendant que le capteur est entretenu et entretenu de la manière ci-dessus, le capteur a échoué.
le capteur.

La lecture réelle et la norme de l'instrument présentent parfois une erreur de ± 1 chiffre.

Remarque: le capteur a été étalonné en usine; s'il ne dépasse pas l'erreur de mesure, l'étalonnage ne doit pas être aléatoire.

Utiliser 250 ml d'eau distillée dans une bouteille de mesure, verser dans une tasse, ajouter un paquet de poudre d'étalonnage avec pH = 6,86, remuer uniformément avec une tige de verre jusqu'à ce que la poudre soit complètement dissoute,configurer la solution avec un pH = 6.86, mettez le capteur dans la solution, attendez 3 ~ 5 minutes, après que la valeur est stable, voir si la valeur affichée est de 6,86.Voir l'annexe pour les instructions d'étalonnage .

Pour une solution acide: Prendre 250 ml d'eau distillée dans une bouteille de mesure, verser dans un bol, ajouter un paquet de poudre d'étalonnage à pH = 4,00Remuer uniformément avec une tige de verre jusqu'à ce que la poudre soit complètement dissoute, et configurez la solution topH=4.00 ; dans la solution, attendez 3 à 5 minutes. Une fois la valeur stable, vérifiez si la valeur est 4.00. Sinon, l'étalonnage de la pente est requis.Voir l'annexe pour les instructions d'étalonnage.

Pour une solution alcaline: Prendre 250 ml d'eau distillée dans une bouteille de mesure, verser dans un bol, ajouter un paquet de poudre d'étalonnage avec pH = 9,18Remuer uniformément avec une tige de verre jusqu'à ce que la poudre soit complètement dissoute, et configurez la solution à pH = 9,18 ; dans la solution, attendez 3 à 5 minutes. Une fois la valeur stable, vérifiez si l'affichage est 9,18. Sinon, l'étalonnage de la pente est requis.Voir l'annexe pour les instructions d'étalonnage.

Les services d'inspection de la qualité ont des procédures d'inspection standardisées, avec des équipements et des instruments de détection avancés,et en stricte conformité avec les procédures d'essai pour les produits qui subissent un test de vieillissement de 72 heures, test de stabilité, pas de produits de l'usine.

Le destinataire retourne directement le lot de produit avec un taux de défaillance de 2% et tous les coûts encourus sont à la charge du fournisseur.La norme de référence fait référence à la description du produit fournie par le fournisseur..

Garantir la quantité de marchandises et la rapidité de l'expédition.

La société fournit un service après-vente local dans un délai d'un an à compter de la date de vente, mais n'inclut pas les dommages causés par une mauvaise utilisation.Mais les frais de transport doivent être pris en compte.Si l'appareil est endommagé en cours de route, la société le réparera gratuitement.

Le format de données par défaut pour la communication Modbus est: 9600, n, 8, 1 (taux de baud 9600bps, 1 bit de démarrage, 8 bits de données, aucune parité, 1 bit d'arrêt).

Des paramètres tels que le débit baud peuvent être personnalisés.

1. Lire le cadre d'instructions de données

06 03 xx xx xx xx xx

Adresse Code de fonction Adresse du registre Nombre de registres Code de vérification CRC (bayt inférieur en premier)

2. Réponse à la lecture de données

06 03 xx xx... xx xx xx

Adresse Code de fonction Bytes Données de réponse Code de vérification CRC (bayt bas d'abord)

3. Écrire le cadre d'instructions de données

06 06 xx xx xx xx xx

Adresse Code de fonction Adresse d'enregistrement Ecrire les données Code de vérification CRC (bayt bas d'abord)

4. Écrire le cadre de réponse des données (le même cadre de commande des données)

06 06 xx xx xx xx xx

Adresse Code de fonction Adresse d'enregistrement Ecrire les données Code de vérification CRC (bayt bas d'abord)

Nom de l'organisme:

1. Adresse du registre Modbus selon le protocole défini avec l'adresse de départ du registre de type de registre (16 hex représente le registre de l'adresse de départ réelle entre parenthèses).
2. Lorsque l'adresse du capteur est modifiée, l'adresse du capteur dans la commande de retour est la nouvelle adresse modifiée.
3. Définition des données qui renvoie la valeur mesurée lors de la lecture des données:

Le montant de la taxe est fixé à la valeur de la taxe.

2 octets de mesure 2 octets de mesure 2 octets de valeur de température 2 octets de température échelle

Numéro de l'échelle de valeurs

Le type de données par défaut est: entier à double octet, octet élevé d'abord; d'autres sont optionnels en tant que types de virgule flottante.

Fonction: obtenir le pH et la température de la sonde de mesure; l'unité de pH est le pH; l'unité de température est °C.

Cadre de demande: 06 03 00 00 00 04 45 BE.

Cadre de réponse: 06 03 08 00 62 00 02 01 01 00

Exemple de lecture:

pH: 00 62 indique la valeur de pH en hexadécimal, 00 02 indique que la valeur de pH a 2 décimales et est convertie en une valeur décimale de 0,98.

Valeur de température: 01 01 indique la valeur de température de lecture hexadécimale, 00 01 indique que la valeur de température a une décimale et est convertie en une valeur décimale de 25.7

Fonction: définir la valeur d'étalonnage de pH zéro de l'électrode. La valeur zéro est basée sur la norme de pH 6,86. Les exemples sont les suivants;

Cadre de demande: 06 06 10 00 00 00 8C BD

Cadre de réponse: 06 06 10 00 00 00 8C BD Étalonnage de la pente
Fonction: définir la valeur d'étalonnage de la pente de pH de l'électrode; l'étalonnage de la pente est divisé en étalonnage du point élevé et du point bas, et la solution alcaline est mesurée au point élevé;la solution acide est mesurée au point bas, où la solution standard est élevée ici. point 9.18pH, solution standard basse 4,00pH de la référence d'étalonnage, les exemples sont les suivants:

Solution standard à point élevé 9.18 étalonnage du pH: Cadre de demande: 06 06 10 04 00 00 CD 7C
Cadre de réponse: 06 06 10 04 00 00 CD 7C Solution standard basse 4,00 étalonnage du pH: Cadre de demande: 06 06 10 02 00 00 2D 7D
Cadre de réponse: 06 06 10 02 00 00

Rôle: définir l'adresse du dispositif MODBUS de l'électrode; changer l'adresse du dispositif 06 à 01.
Cadre de réponse: 06 06 20 02 00 01 E3 BD

Si le capteur n'exécute pas correctement la commande hôte, il renvoie les informations de format suivantes:

a) CODE : 01

03 Les données sont erronées

b) COM: code de fonction reçu
