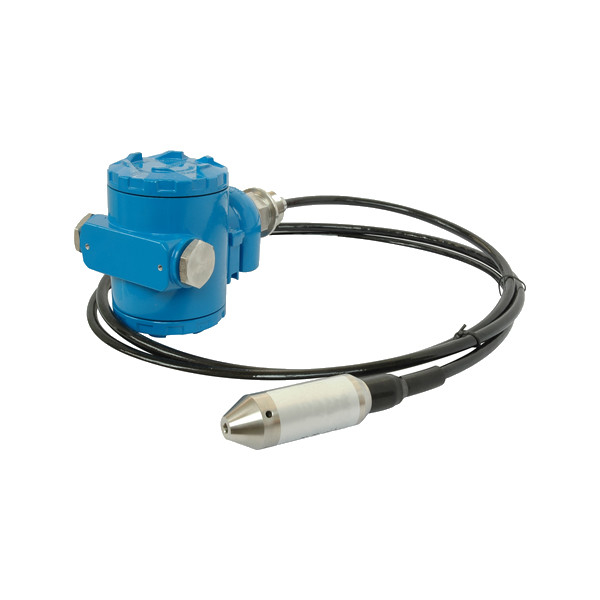

Transmetteur de niveau de la série GXPS400M
Introduction au projet
L'émetteur de niveau de la série GXPS400M est un émetteur de niveau divisé de petite taille, hautement fiable, de haute stabilité, de haute précision.Largement utilisé dans la détection d'un tuyau de petit diamètre et le niveau de liquide dans la hauteur du fluide réservoirPar exemple, l'eau, l'huile, les liquides légèrement corrosifs.
Le produit utilise la structure en acier inoxydable 1Cr18Ni9Ti avec un noyau à pression importé rempli d'huile, un zoom dédié et un circuit de conversion de l'émetteur V/I,qui peuvent faciliter leur étalonnage à l'échelle zéro et à l'échelle complète et leur régulation programmable externe à l'échelle zéro et à l'échelle. Des câbles spéciaux respirants résistants à l'abrasion, à l'huile, aux acides et aux alcalis de haute résistance peuvent être utilisés selon la configuration du site.
Le certificat de sécurité intrinsèque; étanchéité à l'explosion; certificat CE. Non polarité; sortie de circulation de la sortie de tension à deux fils et à trois fils pour AC et DC.
Caractéristique
Ø24 de diamètre
Structure divisée
0.1, 0.25, 0,5% F.S.
Le noyau à base de silicium diffusé
Sortie de courant à deux fils non polaire
Plage de pression multiple et sortie de signal
Sécurité intrinsèque, résistance à l'explosion, certificat CE
Application du projet
Niveau des eaux du barrage de queue
Surveillance hydrologique
Économie d'eau
Niveau du tube de petit calibre
Fourniture d'eau à pression constante
Fourniture d'eau par conversion de fréquence
Hauteur du niveau de liquide du réservoir de stockage de liquide
Surveillance de la consommation de fluides de circulation
Paramètre
| Des spécifications. | Je vous en prie.Lue |
| Plage de pression | 0 à 1... 500 mH20 |
| Pression de charge | 1.5 fois la valeur nominale de pression |
| Pression de rupture | 3 fois la pression nominale |
| Précision | 00,25% F.S., 0,5% F.S. Pour les produits de base |
| Stabilité | Valeur typique de 0,1% F.S. par an, max. 0,2% F.S. |
| Température de fonctionnement | -40°C à 85°C |
| Temps de compensation. | -10°C à 70°C |
| Compatibilité moyenne | Tous les médiums caustiques compatibles avec le 1Cr18Ni9Ti |
| Performance électrique | Système de câbles 2 | Système de câbles 3 |
| Signal de sortie | 4 à 20 mA | 0/1 à 5 Vdc | 0 à 10 V |
| Énergie électrique | 10 à 30 Vdc | 6 à 24 Vdc/ac | 11 à 30 Vdc/ac |
| Pression de charge | (U-10)/0,02Ω | > 100 kΩ |
| Isolement | > 100M Ω@50V |
| Puissance électrique | 500 V@60 secondes |
| Vibration/impact | 10g/5~2000Hz, axes X/Y/Z20g puis 11 ms |
Connexion électrique | Sortie de câble étanche + deux anneaux rectangulaires + anneau d'étanchéité + joint gomme + colle; IP68 |
Port de pression | Type submersible, raccordement à la tête de puits à la boîte de transmission dimension M27 × 1.5 |
| Type de pression | G | Temps de réponse: 10 ms |
| EMI/EMC | Le système d'échantillonnage doit être conforme à la norme EN 9001:2003 ou à la norme EN 9001:2003 |
Interface électronique et définition des signaux
| Définition du capot arrière à l'intérieur du terminal de raccordement |
| Je vous en prie. | + | - |
|
|
| Actuel | 24Vdc | 4 à 20 mA | | Éclipsé |
| Voltage | 24V ((+) | Vout | 24V ((-) | Éclipsé |
Informations relatives à la commande
Le type GX, la plage de sortie, la précision, la structure de puissance, la longueur du câble, le paquetage
1.Type: GXPS400M
2.Range: 1m...500m = la limite supérieure de la plage
3. sortie: A=4~20mA, V=0~5V, V1=1~5V, V2=0~10V
4.Précision: 0,25 = ± 0,25% F.S, 0,5 = ± 0,5% F.S,
5.Puissance: 24 VDC, 11 ~ 30 VDC, ou personnalisé
6.Structure: T= type submersible, G=F=split, C=personnalisé
7. longueur du câble: XXm = XXm 1-150m
8- Emballage: Bb, mousse
Informations sur la société
Xi'an Kacise est certifiée par ISO 9001-2008, GJB 9001B-2009, CE, sûreté intrinsèque à l'épreuve des explosions et sûreté isolée à l'épreuve des explosions, etc.qui assurent que nos produits sont conformes aux normes internationales.
Nous sommes spécialisés dans la fabrication d'instruments de mesure de pression, de niveau et de débit et de produits connexes depuis 10 ans.grâce aux efforts de tout notre personnel, nous sommes devenus un fabricant professionnel d'instruments de mesure et un fournisseur de solutions.
Actuellement, le capteur Kacise est déjà exporté vers l'Amérique, l'Espagne, l'Australie, le Chili et 20 autres pays et régions, et a reçu de nombreux commentaires favorables.Nos distributeurs à l'étranger augmentent également.Nous considérons que les prix raisonnables, le temps de production efficace et le bon service après-vente sont notre principe et nous espérons coopérer avec plus de clients pour un développement mutuel.
