Description du produit

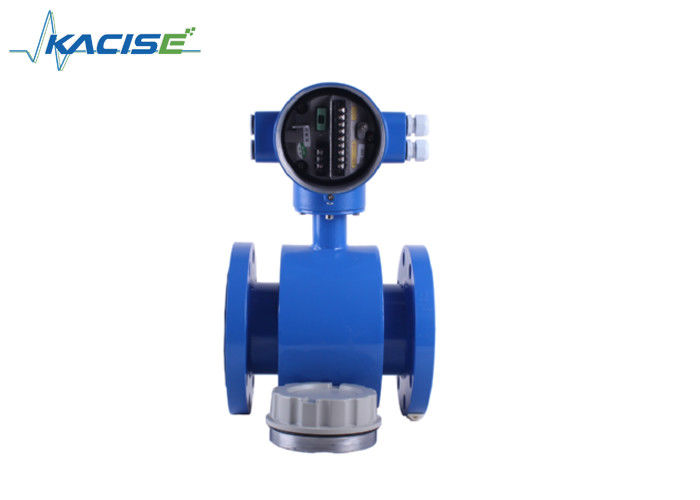

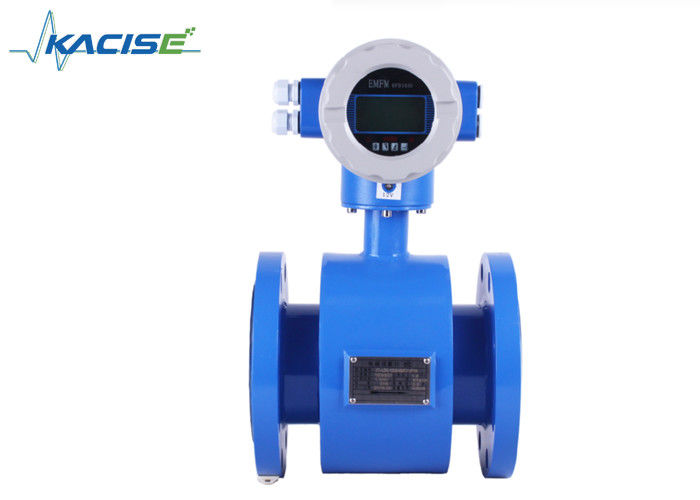

Compteur d'eau électromagnétique de vitesse d'écoulement avec la haute performance GXEFM3000

Description

Les débitmètres électromagnétiques GXEFM3000 sont destinés à la mesure des fluides dans la plupart des industries, notamment l'eau, les eaux usées, l'alimentation et les boissons, la pharmacie et la chimie.

Il existe deux composants de base du débitmètre électromagnétique : 1) Le détecteur, qui comprend le tube d'écoulement, le revêtement isolant et les électrodes de mesure, et 2) Le convertisseur, qui est le dispositif électronique responsable du traitement du signal, du calcul du débit, de l'affichage et des signaux de sortie.

Les matériaux de construction des pièces en contact avec le fluide (revêtement et électrodes) doivent être adaptés aux spécifications du type de service prévu. Révision des compatibilités cohérentes avec l'envoi de chaque compteur.

Données techniques

Système de mesure

Principe de mesure	la loi de Faraday
Domaine d'application	Fluides électriquement conducteurs
Valeur mesurée
Valeur mesurée primaire	Vitesse d'écoulement
Valeur mesurée secondaire	Débit volumique

Conception

Caractéristiques	Capteur sans entretien entièrement soudé
	Version à bride avec tube d'écoulement à passage intégral
	Pressions nominales standard et supérieures
	Gamme de grands diamètres allant de DN15 à 3 000 avec des revêtements robustes approuvés pour l'eau potable
	Longueurs d'insertion spécifiques à l'industrie
Construction modulaire	Le système de mesure se compose d'un capteur de débit et d'un convertisseur de signal. Il est disponible en version compacte et en version séparée
Version compacte	Avec convertisseur 511B : alimentation 110 ~ 240 Vac
	Avec convertisseur 521B : alimentation 18 ~ 36 V CC
	Avec W800L/W800W : alimentation par batterie
Version distante	En version murale avec convertisseur 211B (Convertisseur 110~240Vac ou 221B 18~36V DC
Version distante	Avec convertisseur W800F : alimentation par batterie
Plage de mesure	-12…+12m/s /-40...+40pieds/s

Précision de mesure

Conditions de référence	Conditions d'écoulement similaires à la norme EN 29104
	Médium : eau
	Conductivité électrique : ≥300μs/cm
	Température : +10~+30℃/+50~+80℉

	Section d'entrée : ≥5DN
	Pression de fonctionnement : 1Bar/14,5psig
Précision du débitmètre	Standard : 0,5% du taux
	Facultatif : 0,2% du taux

Conditions de fonctionnement

Température
Température du processus	Doublure en caoutchouc dur : -5~+60℃
	Doublure en polypropylène : -5~+90℃
	Doublure PTEF : -5~+120℃
Température ambiante	Standard (avec boîtier de convertisseur en aluminium)
Température ambiante	-20 ~ + 60 ℃ (protégez les appareils électriques contre l'auto-échauffement avec une température ambiante supérieure à 55 ℃
Température de stockage	-20 ~ 70 ℃
Pression
EN 1092-1	DN2200~3000 : PN2,5
	DN1200~2000 : PN6
	DN200~1000 : PN10
	DN65~150 : PN16
	DN10~50 : PN40
	Autre pression sur demande
Longueur d'insertion ISO	En option pour DN15~600
ASME B16.5	1~24" : 150 lb RF
ASME B16.5	Autre pression sur demande
JIS	DN10~1000/2~40 » : 10K
JIS	Autre pression sur demande
Chute de pression	Négligeable

Fluide
Condition physique	Liquides conducteurs
Conductivité électrique	≥5μs/cm
Teneur en gaz admissible (volume)	≤5%
Contenu solide autorisé	≤70%

Conditions de pose

Installation	Veiller à ce que le capteur de débit soit toujours entièrement rempli
Installation	Pour des informations détaillées, voir le chapitre « Précautions d'installation »
Sens d'écoulement	Avant et arrière
Sens d'écoulement	La flèche sur le capteur de débit indique le sens du débit positif
Course d'entrée	≥5DN
Course de sortie	≥2DN

Connexion au processus

Bride
EN1092-1	DN25~3000 en PN6~40
ASME	1~120" en 150 lb RF
JIS	25~1000 en 10~20k
Conception de la surface du joint	FR
	Autres dimensions ou pressions sur demande

Informations de commande

Code de suffixe du modèle											Description
GXEFM3000	-1200	-Com	-4mA	-Cerf	-DC	-Pt	-Téflon1	-GR	-D1400	-Exd IIC T6 Go
Diamètre	-XXXX										Quatre chiffres : par exemple : 0010 : 10 mm : 0015 : 15 mm 0100 : 100 mm 1000 : 1000 mm
Émetteur		-Com									Modèle compact
		-Rem									Type à distance
		-Batte									Type d'alimentation par batterie
		-PRO									type de contrôle de processus
Sortie de signal			-N								Aucune sortie
			-4mA								4-20mA
			-Pul								Impulsion 1 ~ 5KHz
			-4Puls								4~20mA / 1~5KHz
Communication				-N							Aucune communication
				-Cerf							CERF
				-MOD							MODBUS-RTU
				-PRO							PROFIBUS
				-GPRS							Réseau GPRS
				-CDMA							Réseau CDMA
				-WHRT							HART sans fil
				-Autre							commande spéciale
Alimentation					-AC					85 V ~ 250 V CA à 46 ~ 63 Hz nominale 20W
					-DC					20 ~ 36 V CC nominal 20 W
					-Batte					Alimentation par batterie
					-Chauve-souris+					Batterie +12Vdc double alimentation
					Autre					demande spéciale
Matériel électoral						-316L				Acier inoxydable 316L
						-HasB				Hastelloy B
						-HasC				Hastelloy C276
						-Pt				Platine
						-Ta				Tantale
						-Ti				Titane
						-TOILETTES				carbure de Wolfram
Matériau du revêtement							-Frotter1			Néoprène (-20-60 ℃)
							-Frotter2			Néoprène (-20-90 ℃)
							-Tef1			polytétrafluroéthylène (-30-120℃)
							-Tef2			polytétrafluroéthylène (-20-160 ℃)
							-P			Polyuréthane
							-FVMQ			FVMQ
							-PFA			DFAE
							-ETFE			Éthylène tétrafluroréthylène
Anneau de mise à la terre								-N		Pas d'anneau de mise à la terre
								-GR		Anneau de mise à la terre
								-GE		Électrode de mise à la terre
Attribut de connexion de la partie humide									-DXX	DXX : D06, D10, D16, D25,D40 D06 : DIN PN6 : D10 : DIN PIN10D16 : DIN PN16 ; D25 : DIN PN25 D40 : DIN PN40 etc.
									-HACHE	AXE : A1, A3, A6 A1 : ANSI 150# ; A3 : ANSI 300# A6 : ANSI 600#
									-JX	JX : J1, J2, J3 J1 : JIS10K ; J2 : JIS 20 000 ; J3 : JIS 30 000
									-WF	Raccordement Wafer (disponible pour débitmètre DN2,5 ; DN6) Matériau du corps : acier inoxydable
									-TR	Tri-Clamp pour type sanitaire (Matériau du corps : acier inoxydable)
Qualité antidéflagrante										-Exd IIC T6 Go	Exd IIC T6 Go
Qualité antidéflagrante										-N	je n'ai pas besoin
