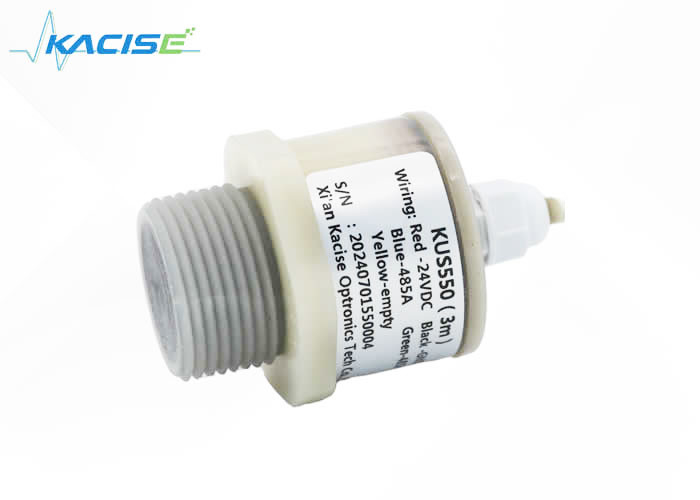

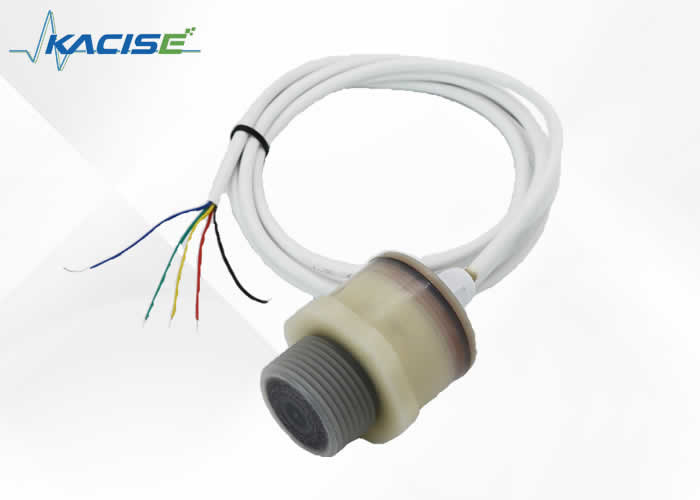

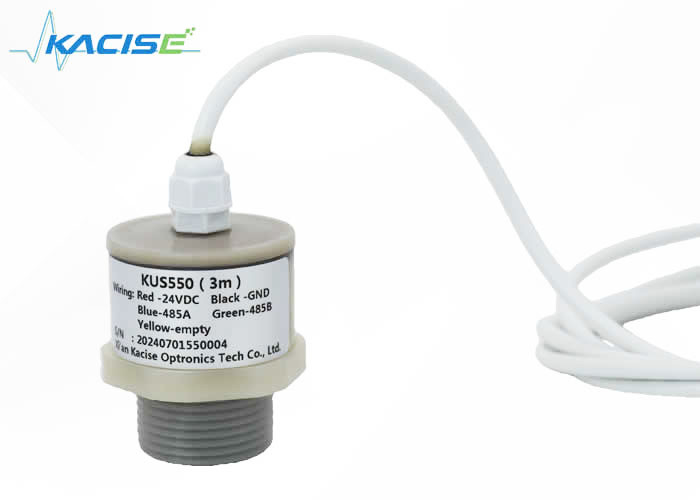

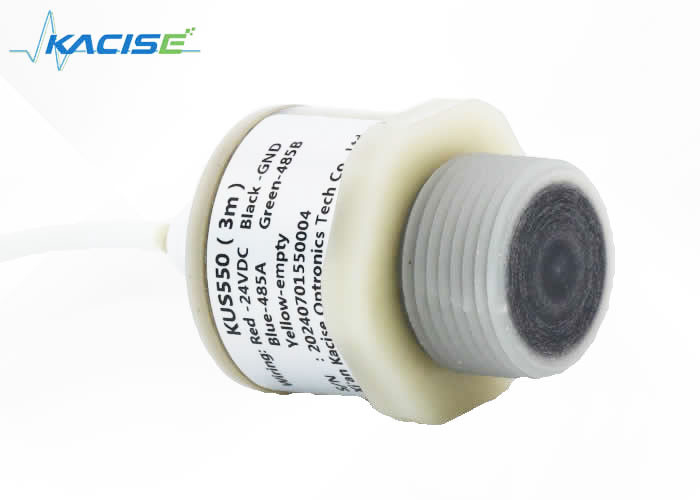

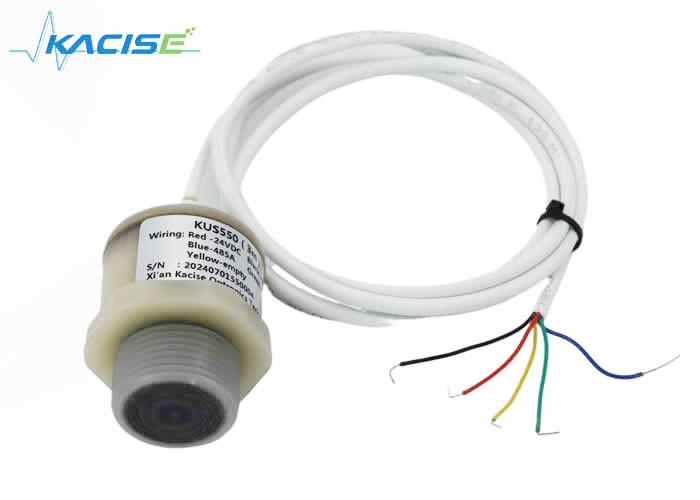

Mètre de niveau ultrasonique KUS550 Portée: 3m Sortie RS485 et sortie analogique Faible puissance

Émetteur de niveau ultrasonique

capteur de niveau liquide ultrasonique

Lieu d'origine:

Chine (continentale)

Nom de marque:

KACISE

Certification:

Numéro de modèle:

KUS550

Document:

KUS550 series ultrasonic se....8.pdf

Nous contacter

Demandez un devis

Détails du produit

Produit:

Capteur ultrasonique de distance

Plage de détection:

200mm~3000mm

Fréquence de transducteur:

125 kHz

Voltage de fonctionnement:

24 VDC

Tension locale de limite:

13VDC~30VDC

Grade IP:

Pour la protection contre la corrosion

Mettre en évidence:

Émetteur de niveau ultrasonique

capteur de niveau liquide ultrasonique

Conditions de paiement et d'expédition

Quantité de commande min

0-100

Détails d'emballage

chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards

Délai de livraison

5-8 jours de travail

Conditions de paiement

T / T, Western Union, MoneyGram

Capacité d'approvisionnement

1000 pièces par semaine

Produits connexes

Vidéo

Contrôleur d'affichage de la série KDI prenant en charge la communication multi-machines

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de la série KDI avec interface de réglage de paramètres internes ouverte, haute précision et résolution de 0,1

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de mesure de série KDI précis avec commutation d'entrée à indices multiples et compensation de température

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de colonne lumineuse de la série KDI avec mesure numérique et analogique

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

Niveau ultrasonique KUS550métrePortée: 3m Sortie RS485 et sortie analogique de faible puissance IP68

Introduction au projet

Le niveau ultrasonique KUS550métreIl a une portée de 3m, permettant une détection efficace du niveau. Avec des sorties RS485 et analogiques, il offre des options de connectivité polyvalentes.Sa faible consommation d'énergie et sa qualité IP68 le rendent adapté à divers environnementsIdéal pour les applications où une détection précise et fiable du niveau est cruciale.

Caractéristiques

Conçus pour l'extérieur ou l'intérieur

. Haute sensibilité

Les lectures peuvent se produire jusqu'à tous les 50 mS (20 Hz) dans un rayon de 2m.

Le fonctionnement libre peut mesurer et produire continuellement des informations de ranger.

. 13-30 alimentation avec une consommation moyenne de courant très faible

. 0-10V avec interface RS485.

Le capteur fonctionne à 125 kHz.

L'angle du faisceau est de 7 degrés.

.La sortie analogique peut être réglée entre 0-10V peut fonctionner avec la sortie de commutateur.

Applications

Mesure du niveau du réservoir
Mesure du niveau du bac
Détection de zone de proximité
Détection des personnes
Capteur de portée du robot
Navigation autonome
Navigation à capteurs multiples
Mesure de la distance
Détection d'objets à longue portée
Automatisation industrielle

Paramètres

Géneralspéclele chatJeons

Modèle: KUS550
Plage de mesure	0.25m~3m (5m personnalisable) KUS550A 0.15m-0.6m ((1m personnalisable) KUS550B;
Point mort	La zone morte de KUS550A est de 0... 250 mm (dans un rayon de 250 mm est une zone de travail instable, il n'est pas recommandé de travailler dans cette plage); la zone morte de KUS550B est de 0 à 150 mm;
Voltage d'alimentation	3.3... 30 VDC, ondulation de 10 % SS
Courant de fonctionnement	≤ 45 mA (vitesse de mesure la plus rapide), consommation d'énergie typique ≤ 10 mA;
Signal de sortie	0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Sortie analogique
Précision de mesure	≤ 1% F.S.
Compensation de la température	- Oui, oui.
Résolution variable	0.1 mm;

Conditions de travail

Température de fonctionnement	-40 à 85 °C
Température de stockage	-40 à 85 °C

Autres instructions

Connexion électrique	Cable à 5 cœurs (sortie analogique), câble à 6 cœurs (sortie de commutateur).
Classe de protection	Pour la protection contre la corrosion
Matériau de coquille	Le produit doit être présenté dans un emballage de qualité supérieure.

Interface électronique et définition des signaux

Diagramme de câblage du type de sortie analogique

Mètre de niveau ultrasonique KUS550 Portée: 3m Sortie RS485 et sortie analogique Faible puissance 0 .

Diagramme de câblage du type de sortie du commutateur

Mètre de niveau ultrasonique KUS550 Portée: 3m Sortie RS485 et sortie analogique Faible puissance 1

Les dimensions

Mètre de niveau ultrasonique KUS550 Portée: 3m Sortie RS485 et sortie analogique Faible puissance 2

Informations relatives à la commande

Le K.États-Unis	Modèle	Je vous en prie.débit	Plage maximale	Définition
	550
	Personnalisé
		SW-1	Sortie de commutateur, SW-1 pour une sortie de commutateur, SW-2 pour 2 sorties de commutateur
		- Je ne sais pas	3 fils de sortie de 4 à 20 mA
		10 V	La sortie est Vout 0-10V
		5V	La sortie est Vout 0-5V
		3V	La sortie est Vout 0-3V
		Résistance à la compression	La sortie est RS485.
		TTL	Sortie UART TTL
			Pour les produits:	XX m est la portée maximale peut être détectée, la portée maximale est de 5 mètres.
Le KUS	550	Résistance à la compression	2 m

Mètre de niveau ultrasonique KUS550 Portée: 3m Sortie RS485 et sortie analogique Faible puissance 3
