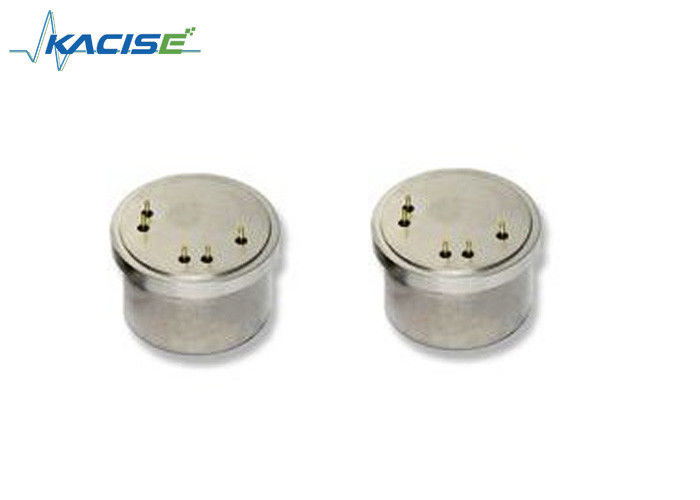

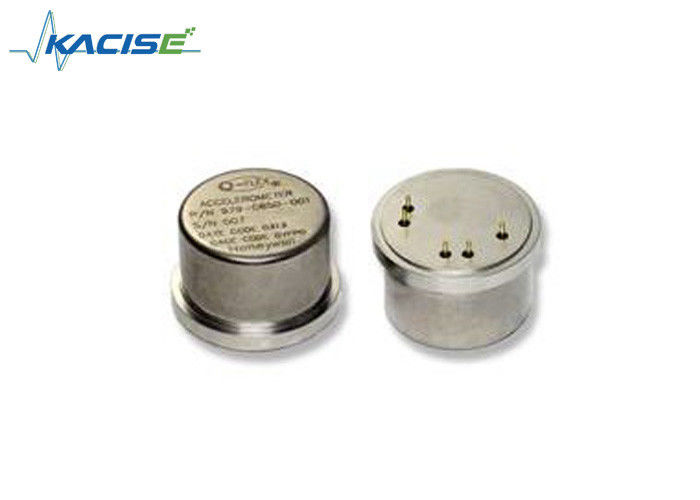

Name: Sensor d'accéléromètre QA-650 Sortie analogique de portée ±70 g
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: QA-650
Price: 478.00 USD
Availability: InStock

À la maison > produits > Capteur d'accéléromètre >

Sensor d'accéléromètre QA-650 Sortie analogique de portée ±70 g

capteur linéaire d'accélération

capteur à trois axes d'accélération

Lieu d'origine:

Chine (continentale)

Nom de marque:

Honeywell

Certification:

certificate of explosion-proof, CE

Numéro de modèle:

QA-650

Document:

Q-FlexQA-650Accelerometer_b...ro.pdf

Nous contacter

Demandez un devis

Sensor d'accéléromètre QA-650 Sortie analogique de portée ±70 g

Détails du produit

Name:

Accelerometer Sensor

Bias:

Bias [ug]

Input Range:

±70g

Input Voltage:

±13 to ±18VDC

Case Material:

316 Series Stainless Steel

Type:

Sensor

Interface:

Analog Voltasge output

Mounting:

through whole

Noise Density:

0.5 mg/√Hz

Operating Temperature:

-40°C to +85°C

Output Data Rate:

1.56 Hz to 3200 Hz

Power Consumption:

1.8 mA

Range:

±2g, ±4g, ±8g, ±16g，±70g

Resolution:

16 bit

Sensitivity:

±2g, ±4g, ±8g, ±16g，±70g

Shock Survivability:

10,000g

Size:

2.0mm x 2.0mm x 0.75mm

Supply Voltage:

1.8V to 3.6V

Zero-g Offset:

±20 mg

Mettre en évidence:

capteur linéaire d'accélération

capteur à trois axes d'accélération

Conditions de paiement et d'expédition

Quantité de commande min

1pcs

Détails d'emballage

chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

T / T, Western Union, MoneyGram

Capacité d'approvisionnement

1000 pièces par semaine

Produits connexes

KSIMU005M Capteur d'accéléromètre MEMS à quartz IMU à trois axes

Obtenez le meilleur prix

KSINS010C Système de navigation laser par inertie Précision 0,5 nmi/h

Obtenez le meilleur prix

Capteurs d'accélération au quartz pour appareils de mesure de microgravité dont le seuil ≤1 (μg) et la résolution ≤1 (μg)

Obtenez le meilleur prix

Accéléromètres à quartz pour la détection des vibrations avec Bias ≤ 5 mg et Bias Une répétabilité composite d'un mois ≤ 30 μg

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

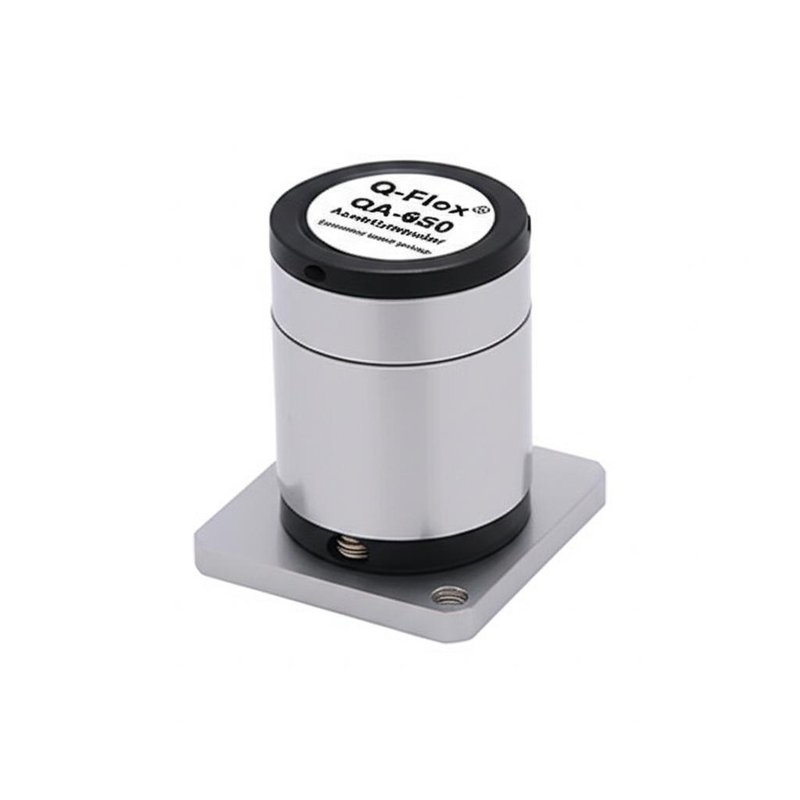

Q-Flex® QA-650 Accéléromètre - Ensemble Capteur Économique

Attributs du Produit

Attribut	Valeur
Nom	Capteur Accéléromètre
Biais	Biais [ug]
Plage d'entrée	±70g
Tension d'entrée	±13 à ±18VDC
Matériau du boîtier	Acier inoxydable série 316
Type	Capteur
Interface	Sortie de tension analogique
Montage	Traversant
Densité de bruit	0.5 mg/√Hz
Température de fonctionnement	-40°C à +85°C
Débit de données de sortie	1.56 Hz à 3200 Hz
Consommation d'énergie	1.8 mA
Plage	±2g, ±4g, ±8g, ±16g, ±70g
Résolution	16 bits
Sensibilité	±2g, ±4g, ±8g, ±16g, ±70g
Résistance aux chocs	10,000g
Taille	2.0mm x 2.0mm x 0.75mm
Tension d'alimentation	1.8V à 3.6V
Offset à zéro g	±20 mg

Description du produit

L'accéléromètre Q-Flex® QA-650 est un accéléromètre flexible en quartz développé comme un accéléromètre à pendule à rétroaction de force. Ce capteur avancé est doté d'une masse de détection connectée à un support à poutre flexible, introduisant un couple élastique pour des performances supérieures. Comparé aux accéléromètres à pendule flottant liquide, le QA-650 offre une plus grande précision, une capacité anti-perturbation améliorée, une plage de mesure plus large et une capacité de surcharge exceptionnelle.

Conçu pour les applications de qualité industrielle, le QA-650 est idéal pour l'instrumentation de test automobile, la surveillance de la décélération des systèmes de freinage, l'analyse des oscillations des ponts et des bâtiments, les systèmes de contrôle industriels et robotiques, la navigation des véhicules terrestres, le contrôle du confort de conduite des trains et la surveillance des mouvements des plates-formes de forage offshore.

Principales caractéristiques

Performance de qualité navigation tactique
Solution à haute valeur ajoutée
Construction robuste pour l'environnement
Sortie de tension analogique
Conception compacte
Capacité de test intégrée
Plage réglable sur le terrain

Applications

Instrumentation de test automobile
Mesure de la décélération du système de freinage
Surveillance des oscillations et de l'inclinaison des ponts et des bâtiments
Systèmes de contrôle industriels et robotiques
Navigation des véhicules terrestres
Contrôle du confort de conduite des métros et des trains
Surveillance des mouvements des plates-formes de forage offshore

Dessins de configuration

Spécifications techniques

Performance

Plage d'entrée [g]	±70
Biais [mg]	<15
Répétabilité composite sur un an [µg]	<2500
Sensibilité à la température [µg/ºC]	<100
Facteur d'échelle [mA/g]	1.20 à 1.40
Répétabilité composite sur un an [ppm]	<2500
Sensibilité à la température [ppm/ºC]	<200
Défaut d'alignement des axes [µrad]	<15000
Rectification des vibrations [µg/g2rms]	<100 (50-500 Hz)
Bruit intrinsèque [µg-rms]	<3000 (0-10,000 Hz)

Environnement

Plage de température de fonctionnement [ºC]	-55 à +96
Choc [g]	100
Vibration sinusoïdale de crête [g]	25 @ 30-500 Hz
Résolution/Seuil [µg]	<10
Bande passante [Hz]	>300
Modélisation thermique	OUI

Électrique

Courant de repos par alimentation [mA]	<16
Puissance de repos [mW] @ ±15 VDC	<480
Tension d'entrée	±13 à±18

Physique

Poids [grammes]	51 nominal, 65 max.
Diamètre sous la surface de montage [pouces]	Ø1.045 ±0.005
Hauteur - bas à surface de montage [pouces]	0.617 Max.
Matériau du boîtier	Acier inoxydable série 300
