Isolateur de vibration de câble en acier inoxydable léger de petite taille pour machines industrielles

amortisseur de câble métallique

amortisseurs d'isolement de vibration

Lieu d'origine:

Chine (continentale)

Nom de marque:

Kacise

Certification:

ISO9001:2008

Numéro de modèle:

GR4

Nous contacter

Demandez un devis

Isolateur de vibration de câble en acier inoxydable léger de petite taille pour machines industrielles

Détails du produit

Usage::

Machines industrielles

Application::

Caméra aérienne cardan photographie Drone isolation des vibrations des chocs série GR1 isolateur de

Taper::

Bruit et atténuation

Matériel::

acier inoxydable en aluminium ou

Certificat::

ISO9001 : 2008

Mettre en évidence:

amortisseur de câble métallique

amortisseurs d'isolement de vibration

Conditions de paiement et d'expédition

Quantité de commande min

1ps

Prix

négociable

Détails d'emballage

chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des forfaits standards

Délai de livraison

5-8 jour de travail

Conditions de paiement

LC, D/A, D/P, T/T, Western Union, MoneyGram, PAYPAL

Capacité d'approvisionnement

10000 morceaux par semaine

Produits connexes

Isolateur de vibration par câble en acier inoxydable pour machines industrielles

Obtenez le meilleur prix

Isolateur de vibrations de câble métallique d'acier inoxydable de preuve de moisissure avec des ressorts de couple pour une fréquence de travail large

Obtenez le meilleur prix

Isolateur de vibration de câble en acier inoxydable anti-impact pour machines industrielles

Obtenez le meilleur prix

Isolateur de vibration de câble en acier inoxydable certifié ISO9001 pour l'absorption des chocs des machines industrielles durables

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

GR4 exquis caméra cardan stabilisateur hélicoptère Drone choc Vibration isolation acier inoxydable caméra Vibration Isol

1. Caractéristique

Être conçu comme la même production de France
Caractéristique avec moins de volume et de poids
Avec les caractères de rigidité et de friction variables en trois dimensions
Largement utilisé sur les petits appareils

2. Description du produit

Les isolateurs de câbles métalliques compacts GX disposent d'une installation facile en un seul point, ce qui leur permet d'être installés dans pratiquement toutes les applications. Leur petite taille permet également d'isoler des composants individuels du système, ce qui les rend idéaux pour une utilisation dans les équipements et l'électronique sensibles. Tout comme nos isolateurs de câble métallique GX standard, les isolateurs de câble métallique compacts GX présentent une conception et des composants brevetés entièrement métalliques qui garantissent une fiabilité maximale, quelle que soit la température ou les exigences du substrat, et qui peuvent aider à répondre aux MILSPECS similaires à celles de notre série d'isolateurs de câble métallique. Veuillez vous référer à nos « Informations sur le dimensionnement des isolateurs de câbles métalliques compacts ».

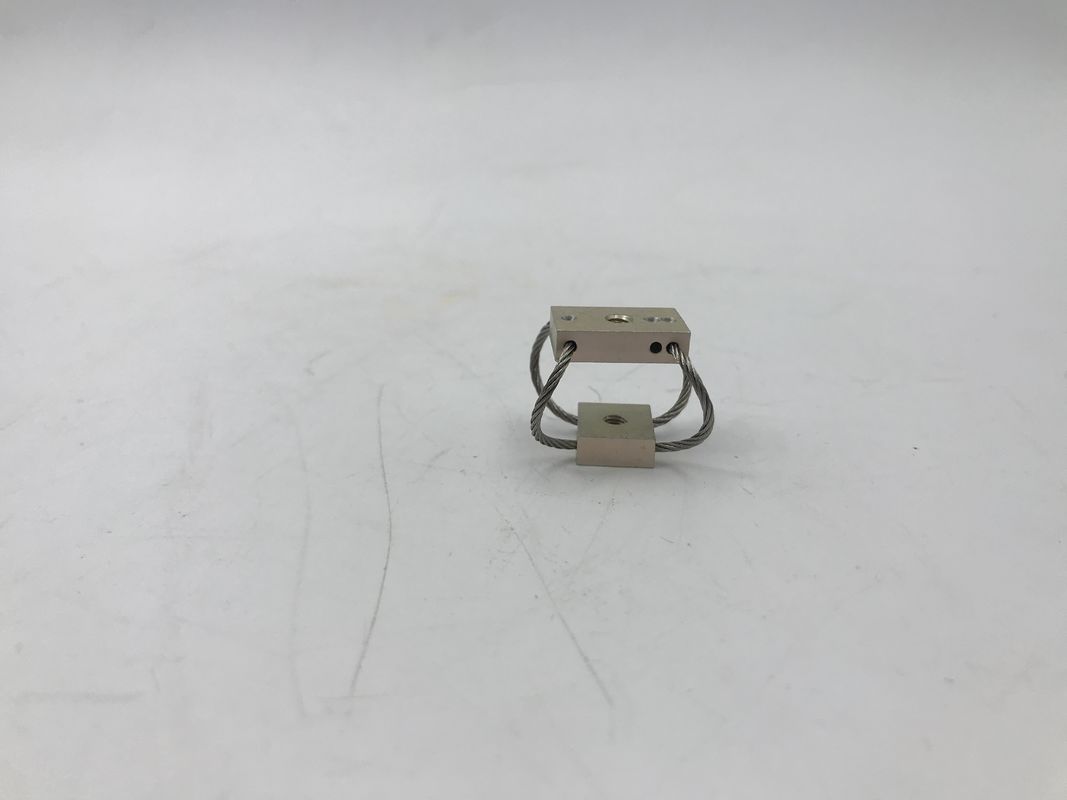

Isolateur de vibration de câble en acier inoxydable léger de petite taille pour machines industrielles 0

3. Paramètres

Tableau des paramètres de dimensions

Modèle	Hauteur ±1,5(mm)	Largeur (mm)	Poids (kg)	Options de montage	Trou traversant (mm)	Filetage (mm)	C'évier
GR4-100	42	47	0,63	A,B,C,D,E,S	φ7	M6x1.0	90
GR4-200	53	54	0,63
GR4-300	60	59	0,68
GR4-400	75	58	0,77

Tableau 1 Paramètres techniques de la série GR4

Modèle	Charge statique maximale (N)	Déflexion maximale (mm)	Kv (vibrations)(KN/m)	Ka(Choc)(KN/m)
GR4-100	24	19.6	12	5.8
GR4-200	18	29,7	6	2.5
GR4-300	13	35,8	4.4	1.6
GR4-400	6.7	49.3	2.2	0,7

Tableau 2 GR4 45°Charge de compression/roulis

Modèle	Charge statique maximale (N)	Déflexion maximale (mm)	Kv (vibrations)(KN/m)	Ka(Choc)(KN/m)
GR4-100	11	19.3	6.4	2.8
GR4-200	6.7	29,5	3.1	1.1
GR4-300	5.3	37.1	2.2	0,7
GR4-400	3.6	52.3	1.1	0,4

Tableau 3 Charge de cisaillement/roulis GR4

Modèle	Charge statique maximale (N)	Déflexion maximale (mm)	Kv (vibrations)(KN/m)	Ka(Choc)(KN/m)
GR4-100	8.5	17.3	1.9	1.9
GR4-200	7.1	26.4	1.1	1.1
GR4-300	5.3	33.3	0,7	0,7
GR4-400	3.3	47	0,4	0,5

4. Champ d'application

Applications	Équipement typique	Protection contre	Avantages opérationnels
À bord	Electronique, ordinateurs, Machinerie	Explosion explosive, Vibration inhérente, Tempêtes	Longue durée de vie, sans entretien, Des températures extrêmes, Résistance à la corrosion, Protection tous axes
Véhicules tout terrain	Instrumentation, générateurs, Électronique	Terrain accidenté, Mauvaises conditions routières, Collision	Longue durée de vie, sans entretien, Températures extrêmes, ozone, Radioactivité, rayonnement UV
Aéronef	Electronique, Ordinateurs	Manœuvres à G élevé, Atterrissages durs, air turbulent	Températures et altitudes extrêmes, Léger
Conteneurs maritimes	Optique, Instruments, Missiles, Electronique	Transit, Dépôt de manutention, Chargement/Déchargement	Longue durée de vie, sans entretien, Exposition à l'humidité, Utilisation répétée
Équipement industriel	Centrifugeuse, séchoirs, pompes	Charges dynamiques déséquilibrées, Coup de bélier, vibration inhérente, faiblesse des fondations	Longue durée de vie, sans entretien, Environnements corrosifs
Équipement de munitions	Lanceurs de missiles, Char artillerie, commandes informatiques, électronique	Terrain accidenté, bosse ferroviaire, transport en commun	Sans entretien, Températures extrêmes, Explosion à proximité
Équipement médical	Équipement mécanique nécessaire aux soins des patients	Vibration des pièces mobiles, Chariots mobiles-Choc de transport	Sans entretien, sans dégagement de gaz, peut être stérilisé
Cheminées	Cheminées, épurateurs, Appareils de mesure	Vent provoquant une résonance fréquences, gaz de cheminée provoquant des turbulences à proximité du laveur, etc.	Sans entretien, Températures extrêmes, Environnements corrosifs

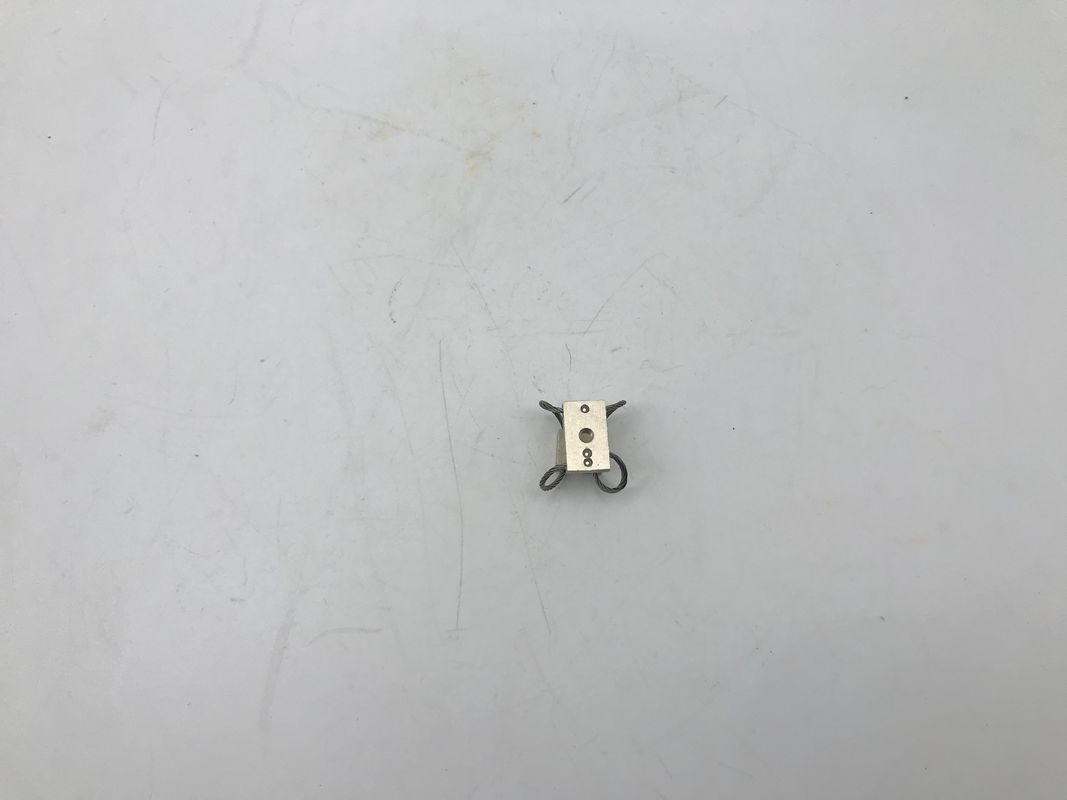

Isolateur de vibration de câble en acier inoxydable léger de petite taille pour machines industrielles 1
