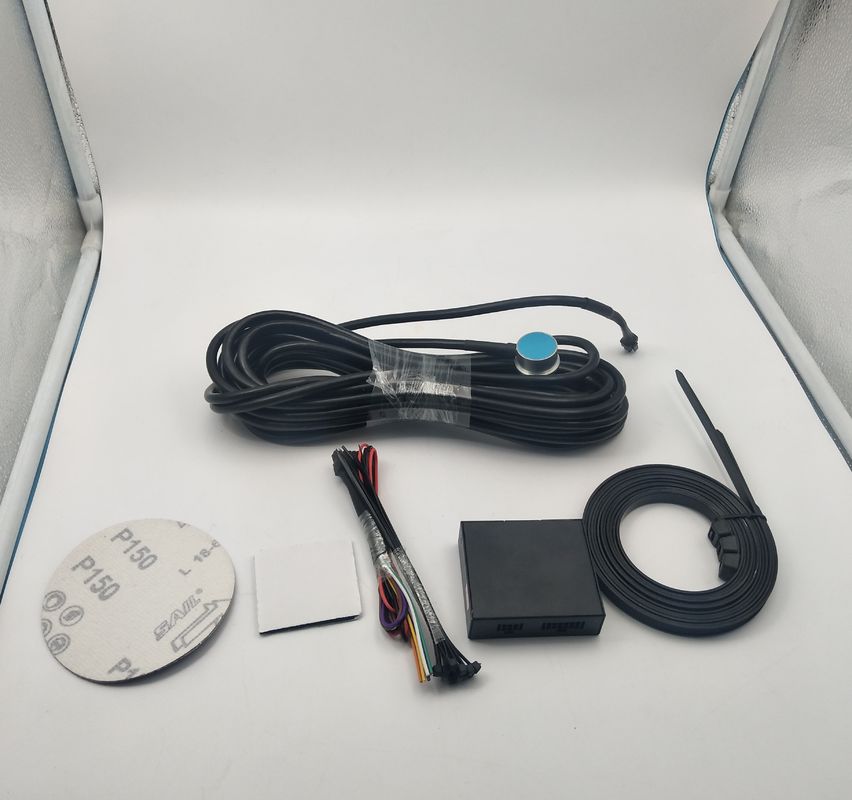

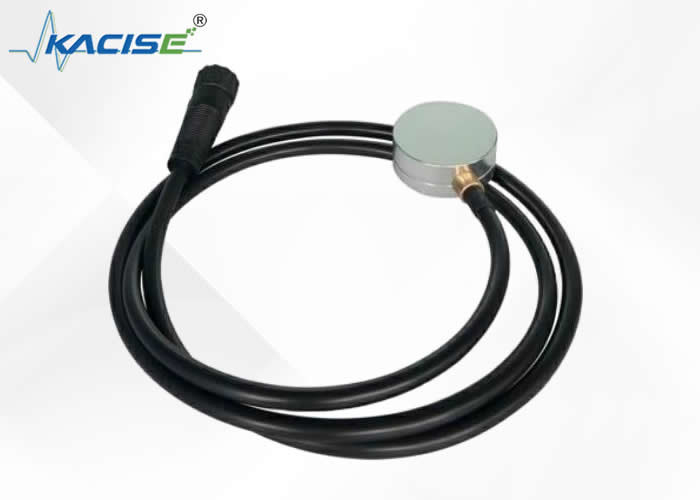

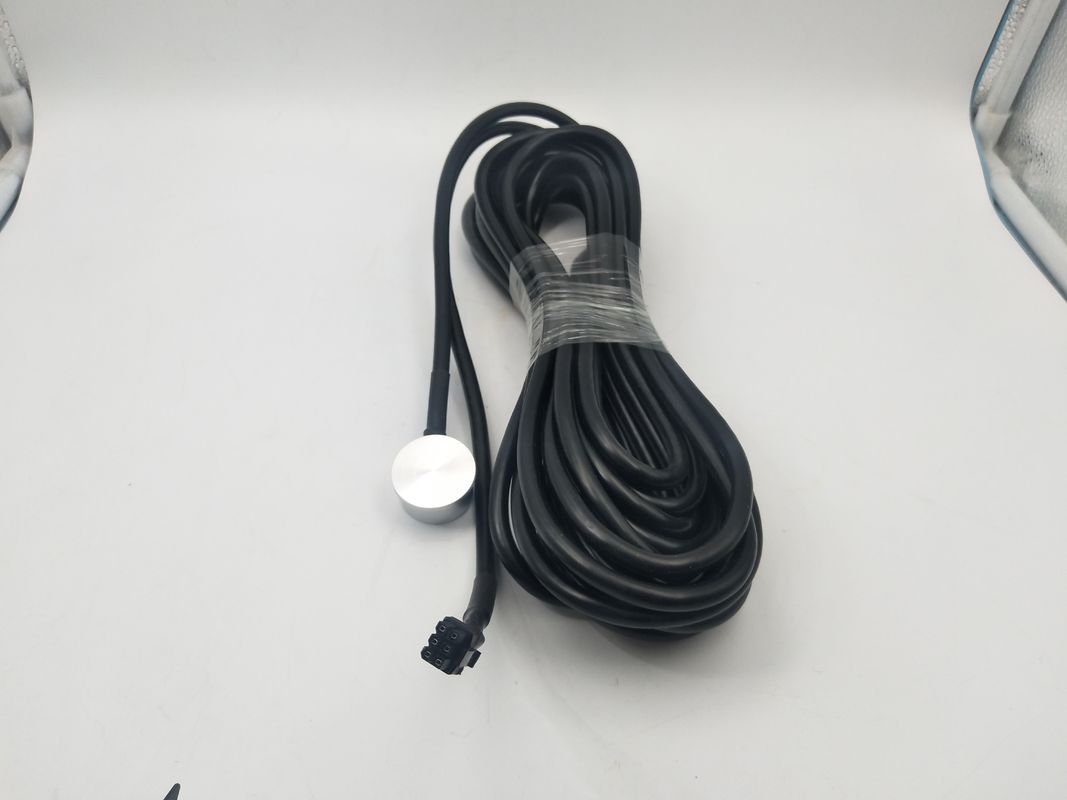

Capteur de niveau de fluide ultrasonique non invasif avec une précision FS de 0,5% et une certification anti-explosion

Sensor de niveau de fluide à ultrasons non invasif

1Principe de fonctionnement

Capteur de levier liquide externe avec principe de sonar, utilisant le capteur d'intégration de température pour traiter le signal sonar. le capteur est collé dans la paroi extérieure du réservoir.Utilisation de l'algorithme breveté pour calculer la hauteur du liquide dans le réservoir et la sortie à un système de télécommande (par exemple).DCS) à travers (4-20) mA, HART, RS-485, Modbus.

Selon la figure à droite, le temps nécessaire à la transmission et à la réception du signal à partir de la surface du liquide est calculé.Les signaux du transducteur sont introduits dans le processeur et ensuite traités par un algorithme breveté pour calculer la hauteur du liquide selon la formule:

H=αV (t-t1) /2

• H: hauteur du liquide
• v: vitesse du son dans le liquide
• t: temps entre le signal transmis et le signal reçu
• t g: temps de propagation dans la paroi du réservoir
• α:facteur de compensation des liquidités

2. Applications

• Réservoirs de GPL
• réservoirs d'ammoniac liquide
• réservoirs de propane liquide
• réservoirs de carburant
• réservoirs d'acides/dissolvants
• réservoirs d'acide sulfurique concentré ((98%)
• Réservoirs d'acide nitrique
• réservoirs d'acide chlorhydrique

3. Caractéristiques

• Véritable technologie de détection non invasive
• Le capteur se colle à l'extérieur du fond du réservoir
• Convient à la plupart des formes et tailles de boîtes
• Sortie vers le système de télémétrie - différentes options
• CNEX homologué pour une utilisation dans les zones dangereuses (processeur et capteur)
• Capteur de température intégré
• Mesure des réservoirs à faible coût, fiable et précise
• Non affecté par la pression
• Installation facile - aucune rupture du réservoir
• Retour simple sur les réservoirs existants
• Aucune interruption pendant l'installation
• Pas de pièces mobiles

3. Paramètre
