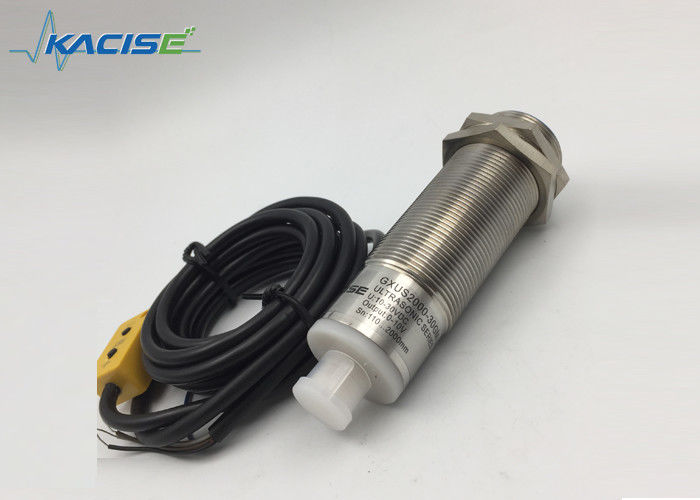

Capteur de distance ultrasonique de précision avec une plage de détection de 50 mm à 1000 mm, une fréquence de 40 KHz et une tension de fonctionnement de 24 VDC

Le capteur à ultrasons dispose d'une sortie de commutation avec deux points de commutation enseignables. Ceux-ci sont réglés en appliquant la tension d'alimentation - UB ou + UB à l'entrée TEACH-IN. La tension d'alimentation doit être appliquée à l'entrée TEACH-IN pendant au moins 1 s. Les LED indiquent si le capteur a reconnu la cible pendant la procédure TEACH-IN. Le point de commutation A1 est appris avec - UB, A2 avec +UB. Huit fonctions de sortie différentes peuvent être définies.
Point de commutation, réglage de la distance uniquement après la mise sous tension. L'horloge interne peut garantir qu'elle ne peut pas être modifiée après 5 minutes lors de la mise sous tension. Si vous souhaitez modifier le point de commutation, l'utilisateur ne peut définir la distance demandée qu'après le redémarrage de l'alimentation.

TEUNCH-JEN wjendowmode, normunlloui-opfrftoincôtéjeon

• Définir la cible à proximité du point de commutation
• TEACH-IN point de commutation A1 avec - UB
• Définir la cible sur un point de commutation éloigné
• TEACH-IN point de commutation A2 avec + UB

TEUNCH-JEN wjendowmode, normunlloui-cjeoséftoincôtéjeon

• Définir la cible sur un point de commutation éloigné
• TEACH-IN point de commutation A2 avec - UB
• Définir la cible à proximité du point de commutation
• TEACH-IN point de commutation A1 avec + UB

TEUNCH-JENswilchjengpojenon, normunlloui-opfrftoiCaroline du Nordtion

• Définir la cible à proximité du point de commutation
• TEACH-IN point de commutation A1 avec - UB
• Couvrir le capteur avec la main ou retirer tous les objets
• de la plage de détection
• TEACH-IN point de commutation A2 avec + UB

TEUNCH-JENswilchjengpojenon, normunlloui-cjeoséftoinction

• Couvrir le capteur avec la main ou retirer tout
• objets à portée de détection
• TEACH-IN point de commutation A2 avec - UB
• Définir la cible à proximité du point de commutation
• TEACH-IN point de commutation A1 avec + UB

TEAC-IN grand intervalle d'hystérésis, mode normalement ouvert

• Définir la cible à proximité du point de commutation
• TEACH-IN point de commutation A1 avec + UB
• Définir la cible sur un point de commutation éloigné
• TEACH-IN point de commutation A2 avec - UB

TEAC-IN grand intervalle d'hystérésis, mode normalement fermé

• Définir la cible sur un point de commutation éloigné
• TEACH-IN point de commutation A2 avec + UB
• Définir la cible à proximité du point de commutation
• TEACH-IN point de commutation A1 avec - UB

TEUNCH-JENdetection de objectspresedepuismode normalement ouvert

• Couvrir le capteur avec la main ou retirer tous les objets de
• plage de détection
• TEACH-IN point de commutation A2 avec - UB
• Couvrir le capteur avec la main ou retirer tous les objets de
• plage de détection
• TEACH-IN point de commutation A2 avec + UB

TEUNCH-JENdetection de objectspresedepuismode normalement fermé

• Couvrir le capteur avec la main ou retirer tous les objets de la plage de détection
• TEACH-IN point de commutation A2 avec +UB
• Couvrir le capteur avec la main ou retirer tous les objets de la plage de détection
• TEACH-IN point de commutation A2 avec -UB

Defunultime ensembleting de swilchjengpojetn

A1 = plage aveugle, A2 = distance nominale

Si le capteur est installé à une température ambiante inférieure à 0 ℃, il devrait bien respecter les mesures de protection. En cas de montage direct du capteur dans un trou traversant à l'aide des écrous en acier, il doit être fixé au milieu du filetage du boîtier.
