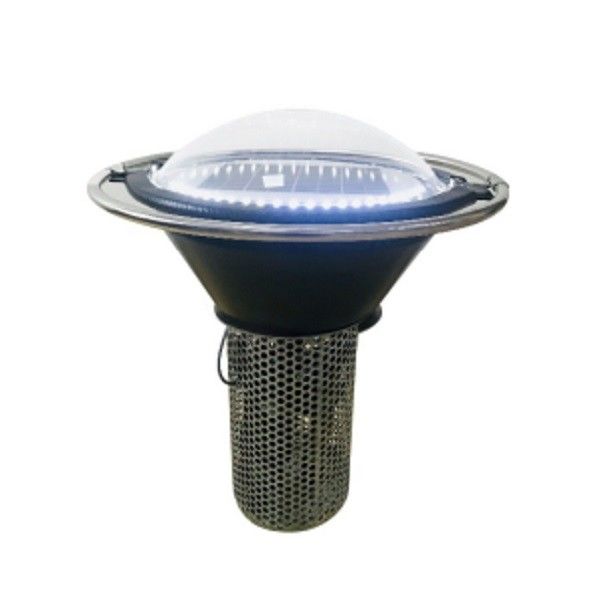

Bouée de surveillance de la qualité de l'eau KBU601, avec protocole RTU, dessus en PMMA et fond en alliage d'aluminium pour capteurs de précision

Système de bouée de surveillance de la qualité de l'eau Une surveillance et une acquisition de données intégrées, un traitement des données, une transmission à distance de données sans fil, une application de téléphone mobile, les systèmes informatiques de la plate-forme PC et d'autres fonctions intégrées à l'ancre dans l'un des systèmes de bouée de surveillance de la qualité de l'eau.

1. Surveillance environnementale de la qualité des rivières, des lacs et autres eaux de surface
2. Surveillance de la qualité de l'eau des sources d'eau

Une brève description de la composition du client, de l'apparence et de la fonction du système de bouée de surveillance de la qualité de l'eau KBU601, et citée dans la partie domestique Case.

La société a présenté les bouées de surveillance de la qualité de l'eau à paramètres multiples KBU601, KBU601 peut réaliser une variété de mesures simultanées des paramètres de qualité de l'eau, y compris l'oxygène dissous, le pH, l'ORP, la conductivité et la turbidité, l'ordinateur hôte DT-200 via l'acquisition et le traitement du bus RS-485 (protocole Modbus/RTU) des données de mesure, puis transmis par le module sans fil à un serveur distant, l'utilisateur peut obtenir des données de surveillance en temps réel.

Le système de bouée en tant que système porteur est constitué d'instruments de surveillance de la qualité de l'eau et de capteurs d'analyse chimique intégrant une variété d'eau, combinés à une acquisition et un traitement de données modernes, une technologie de communication de données, une conception de bouée et une technologie de fabrication, pour réaliser une surveillance automatisée de la qualité de l'eau environnementale, un réseau de moyens techniques efficaces de surveillance en ligne.

1. Capteurs de précision.
2. Conception à faible consommation pour empêcher efficacement un court-circuit ou une interférence externe d'être endommagé, ce qui entraînerait une panne du système.
3. Surveillance de l'environnement : conditions locales, détection directe des exigences de qualité spécifiées, profondeur d'eau spécifiée, pour garantir que l'échantillon d'eau et la représentation en temps réel.
4. Installation : directement dans l'installation, amarrage fixe. Système de bouée installé sans couverture, réduit le coût de la zone ; tous les instruments utilisés dans toutes les installations de sondes amovibles, réduisant ainsi les coûts de maintenance et de réparation continus.
5. Données de surveillance : des capteurs de précision peuvent être surveillés en temps réel de l'oxygène dissous, de la turbidité, du pH, de la conductivité, de la température, etc. Les paramètres de surveillance peuvent être combinés pour être ajoutés, les paramètres suivants peuvent être étendus
6. Transfert de données : technique de surveillance de la qualité de l'eau des données dans un laps de temps très court, les points de surveillance collectés par GPRS (NB-IOT en option) téléchargés vers le client pour garantir l'actualité et la validité des données. Par rapport à la surveillance manuelle traditionnelle de l'échantillonnage, non seulement elle simplifie les procédures fastidieuses, mais elle permet également de gagner du temps.
7. Surveillance et alerte précoce : P via le terminal CA du système ou le client PP du téléphone portable, l'utilisateur peut définir la plage surveillée des paramètres de sécurité, une fois que le capteur détecte l'extrémité avant dans une plage sûre de paramètres de qualité de l'eau, le système enverra une alerte pour informer l'utilisateur, de sorte qu'à temps, pour assurer une bonne surveillance de la qualité de l'eau.
8. Analyse des données : collecte automatique, sans suivi manuel. Le système génère automatiquement un tableau de données, l'utilisateur peut comprendre intuitivement les changements dans la qualité de l'eau. Les données collectées peuvent être enregistrées à tout moment pour afficher les données historiques.

Données de surveillance de la qualité de l'eau KBU601 collectées par l'unité du système de bouée (capteur), une unité d'alimentation électrique, une unité de traitement de données, une unité de transmission de données et la composition du corps de la bouée de l'unité d'ancrage.

6.1 Collecte de données (capteur)

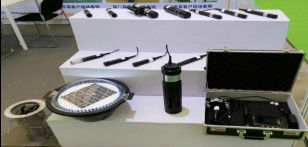

KMPW601A / B Capteur à paramètres multiples en ligne - Autonettoyant - Il peut être équipé de jusqu'à 4 capteurs conventionnels mesurant seulement 5 paramètres (DO mesurable (Fluorescence), conductivité électrique, PH, Turbidité, température) -Sortie de Signal: RS485 (Modbus/RTU) - Longueur de câble en option - Classe de protection IP68
KFDO601 Capteur d'oxygène à fluorescence intégré - Électrode fluorescente - 0-20 mg/L, 0-200% de saturation - Précision : valeur mesurée ± 2 %, ou ± 0,3 mg/L, selon la valeur la plus élevée -Sortie de Signal: RS485 (Modbus/RTU) - Longueur de câble en option - Classe de protection IP68
Capteur d'ammoniac KNN601 - Version haut de gamme (Mesures d'ions azote ammonium NH4 +) (Méthode d'électrode sélective d'ions, sans médicament) - 0-100 mg/l NH4-N - Précision : valeur mesurée ± 5 %, ou ± 0,3 mg/L, selon la valeur la plus élevée - Compensation de température intégrée -Sortie de Signal: RS485 (Modbus/RTU) - Longueur de câble en option - Classe de protection IP68
KPH601 Capteur PH en ligne -Électrode PH standard de l'industrie - 0-14PH, compensation de température intégrée - Précision : ± 0,02PH-Sortie du signal : RS485 (Modbus / RTU) - Longueur de câble en option - Classe de protection IP68
Capteur ORP en ligne KOP601 -Électrode ORP standard de l'industrie - -1500-1500 mV-Précision : ± 3 mV-Sortie de signal : RS485 (Modbus / RTU) - Longueur de câble en option - Classe de protection IP68
Capteur de conductivité en ligne KEC601 - 0-5000uS/cm (conventionnel) - 0-400 mS/cm (électrode électromagnétique, sans entretien) - Précision : ± 1,5 % Sortie signal FS : RS485 (Modbus / RTU) - Longueur de câble en option - Classe de protection IP68
KSA601 Capteur de salinité en ligne - 0-70 PSU (électrode électromagnétique, sans entretien) - Précision : ± 1,5 % Sortie signal FS : RS485 (Modbus / RTU) - Longueur de câble en option - Classe de protection IP68
KTU601 Capteur de turbidité en ligne - Précision 0-1000NTU : ±3 % de la valeur mesurée, ou ±0,3NTU, selon la valeur la plus élevée - Sortie signal : RS485 (Modbus) - Longueur de câble en option - Classe de protection IP68
Capteur de chlore résiduel intégré en ligne KRC601 - 0-10 ppm - Précision : ±1 % ou 0,05 mg/L - Sortie signal : RS485 (Modbus) - Longueur de câble en option - Classe de protection IP68
Capteur DCO en ligne KCD602 (spectroscopie UV, sans produits chimiques) - Plage : 0-100mg/l - Précision : ±5% FS - Sortie signal : RS485 (Modbus/RTU) - Longueur de câble en option - Classe de protection IP68
Capteur de chlorophylle A intégré KCA601 - 0-400 μg/l-précision : ±3%FS-Sortie signal : RS485 (Modbus) - longueur de câble en option - Classe de protection IP68
Capteur d'algues bleu-vert intégré KBG601 - 100-300 000 cellules/mL - Précision : ± 5 % du niveau de signal d'un colorant rhodamine WT à 1 ppb - Sortie de signal : RS485 (bus Mod) - Longueur de câble en option - Classe de protection IP68
Capteur de concentration de boues intégré KSC601 -0,01-20 000 mg/L, 0,01-45 000 mg/L , 0,01-120000 mg/L - précision : inférieure à ± 5 % de la valeur mesurée (en fonction de l'homogénéité des boues) - Sortie signal : RS485 (Modbus) - Longueur de câble en option - Classe de protection IP68
Capteur de niveau hydrostatique KHL601 -portée 0 ~ 100 m - Précision : ± 1,5 % FS - Sortie du signal : RS485 (Modbus/RTU) - longueur de câble en option - niveau de protection IP68

6.4 Unité d'ancrage

Le système de bouée utilise une méthode de fixation d'ancre inférieure pour fixer la corde de fixation d'ancre au fond de la bouée en fonction de la profondeur de l'eau et fixer l'excédent de corde au rivage.

Figure 5 : Unité d'ancrage
