Sortie en ligne de signal de l'émetteur KWS750 du capteur pH de la surveillance pH de capteur de qualité de l'eau : RS-485 (protocole de Modbus/RTU)

1. D'introduction

L'électrode en verre d'ions d'hydrogène et l'électrode de référence ont été utilisées pour former une cellule galvanique. En cours d'échange ionique entre les ions d'hydrogène dans le film en verre et la solution mesurée, la concentration des ions d'hydrogène dans la solution a été détectée en mesurant la différence potentielle entre les électrodes, afin de mesurer la valeur du pH du liquide mesuré.

Le capteur de pH, généralement connu sous le nom de sonde de pH, se compose d'électrode en verre et d'électrode de référence. L'électrode en verre se compose d'une tige en verre de soutien, d'un film en verre, d'une solution interne de référence, d'une électrode de référence interne, d'un chapeau d'électrode, et d'un fil. L'électrode de référence a une tension à l'électrode connue et constante, et les électrodes de calomel ou d'argent/chlorure d'argent sont utilisées généralement. Puisque la valeur du pH est liée à la température, il est généralement nécessaire d'ajouter une électrode de la température pour que la compensation de température forme une électrode composée tripolaire.

Utilisé pour la surveillance environnementale de qualité de l'eau, solution d'acide/alcali/saline, processus de réaction chimique et processus de production industrielle, il peut répondre aux exigences de la mesure en ligne de pH pour la plupart des applications industrielles.

2. spécifications techniques

3. dessin dimensionnel

Note : Le connecteur de capteur est tête masculine commune imperméable du noyau M16-5.

4. installation et connexion électrique

4,1 installation

Note : Le capteur ne devrait pas être à l'envers installé ou horizontalement quand installé, au moins sous un angle de 15 degrés ou de plus.

4,2 connexion électrique

a) Ligne rouge - cordon de secteur (12 | 24V)

b) Ligne noire - la terre (la terre)

c) Ligne bleue - 485A

d) ligne blanche - 485B

e) fil nu - fil protégé

Après que le câblage soit accompli, il devrait soigneusement vérifier pour éviter les connexions incorrectes avant de mettre sous tension.

Spécifications de câble : Considérant que le câble est immergé pendant longtemps dans l'eau (eau de mer y compris) ou exposé à l'air, le câble a certaine résistance à la corrosion. Le diamètre extérieur du câble est Φ6 millimètre et toutes les interfaces sont imperméables.

5. entretien

5,1 entretien d'utiliser-et

En mesurant le capteur de pH, il devrait être nettoyé en eau distillée (ou a désionisé l'eau), et le papier filtre devrait être employé pour absorber l'humidité pour empêcher des impuretés d'être présentée dans le liquide à examiner. 1/3 du capteur devrait être inséré dans la solution à examiner.

Le capteur devrait être lavé si non utilisable, inséré dans une douille protectrice avec une solution de chlorure de potassium de 3,5 moles/l, ou le capteur s'est inséré dans un conteneur avec une solution de chlorure de potassium de 3,5 moles/l.

Vérifiez si le terminal est sec. S'il est souillé, essuyez-le avec de l'alcool absolu et séchez-le. Évitez l'immersion à long terme dans la solution d'eau distillée ou de protéine et empêchez le contact avec la graisse de silicone. Avec un plus long capteur, son film en verre peut devenir translucide ou avec les dépôts, qui peuvent être lavés avec de l'acide chlorhydrique dilué et être rincés avec de l'eau. Le capteur est utilisé pendant longtemps. Quand une erreur de mesure se produit, elle doit être calibrée avec le mètre pour le calibrage.

Quand le calibrage et la mesure ne peuvent pas être effectués tandis que le capteur est maintenu et maintenu de la façon ci-dessus, le capteur a échoué. Veuillez remplacer le capteur.

Tableau standard de référence du tampon pH

La lecture et le niveau réels de l'instrument parfois avoir une erreur des mots ±1.

5,2 calibrage

Note : Le capteur a été calibré avant de quitter l'usine. Si l'erreur de mesure n'est pas dépassée, elle ne devrait pas être arbitrairement calibrée.

a) Calibrage zéro

Employez 250 ml d'eau distillée dans un tube mesureur, versez dans un becher, ajoutez un paquet de poudre de calibrage avec pH=6.86, remuez même avec une tige en verre jusqu'à ce que la poudre soit complètement dissoute, configurent la solution avec pH=6.86, mettent le capteur dans la solution, attente 3 ~5 minutes, après que la valeur soit stable, voient si la valeur montrée est 6,86. Sinon, vous devez effectuer le calibrage zéro. Référez-vous à l'annexe pour les instructions de calibrage.

b) Calibrage de pente

Pour la solution acide : La prise 250 ml d'eau distillée dans un tube mesureur, versent dans un becher, ajoutent un paquet de poudre de calibrage avec pH=4.00, remuent même avec une tige en verre jusqu'à ce que la poudre soit complètement dissoute, et configurent la solution à pH=4.00 ; Dans la solution, attente 3 à 5 minutes. Après que la valeur soit stable, voyez si la valeur est 4,00. Sinon, le calibrage de pente est exigé. Référez-vous à l'annexe pour les instructions de calibrage.

Pour la solution alcaline : La prise 250 ml d'eau distillée dans un tube mesureur, versent dans un becher, ajoutent un paquet de poudre de calibrage avec pH=9.18, remuent même avec une tige en verre jusqu'à ce que la poudre soit complètement dissoute, et configurent la solution à pH=9.18 ; Dans la solution, attente 3 à 5 minutes. Après que la valeur soit stable, contrôle si l'affichage est 9,18. Sinon, le calibrage de pente est exigé. Référez-vous à l'annexe pour les instructions de calibrage.

6.Quality et service

6,1 garantie de la qualité

• Le service d'inspection de qualité a normalisé les procédures d'inspection, l'équipement et les moyens d'essai avancé et parfait, et strictement selon les règlements, de faire l'essai de vieillissement de 72 heures et l'essai de stabilité sur le produit, et de ne pas permettre à un produit non qualifié de quitter l'usine.
• La partie de réception renvoie directement le groupe de produit avec un taux d'échec de 2%, et tous les coûts engagés sont étés à la charge du fournisseur. La norme se rapporte à la description de produit fournie par le fournisseur.
• Garantissez la quantité de marchandises et la vitesse de l'expédition.

6,2 accessoires et pièces de rechange

Ce produit inclut :

• 1 capteur
• Poudre de calibrage 3 paquets
• 1 copie du manuel
• 1 certificat

6,3 engagement de service après-vente

La société fournit le service après-vente local d'ici un an de la date de la vente, mais n'inclut pas des dommages provoqués par utilisation inexacte. Si la réparation ou l'ajustement est exigée, renvoyez-svp le, mais les frais de transport doivent être vaniteux. Endommagé sur le chemin, la société réparera les dommages de l'instrument pour libre.

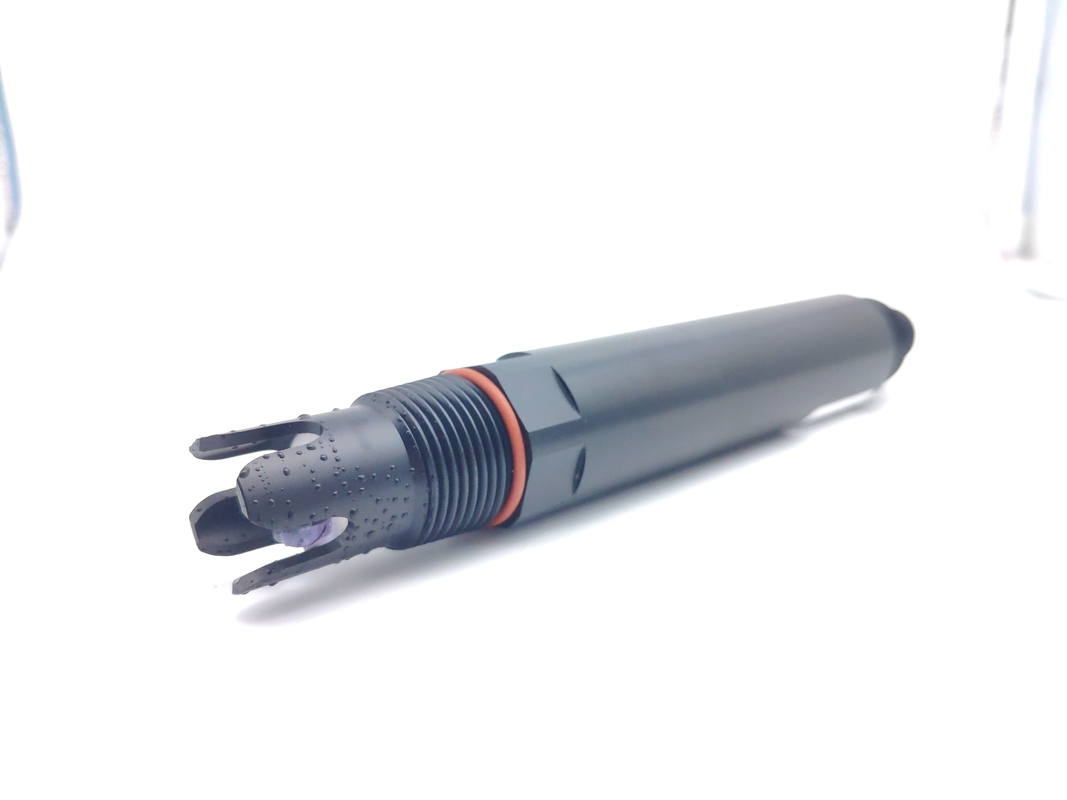

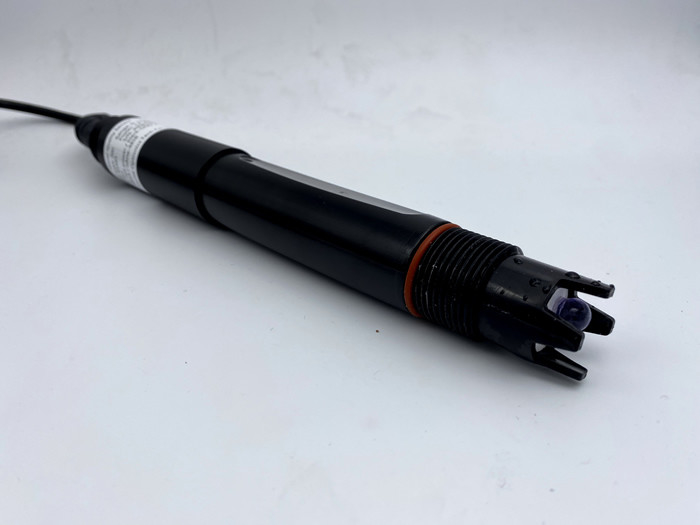

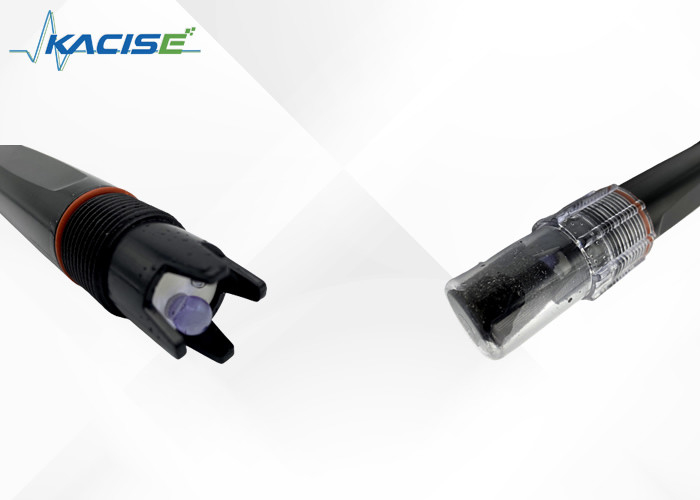

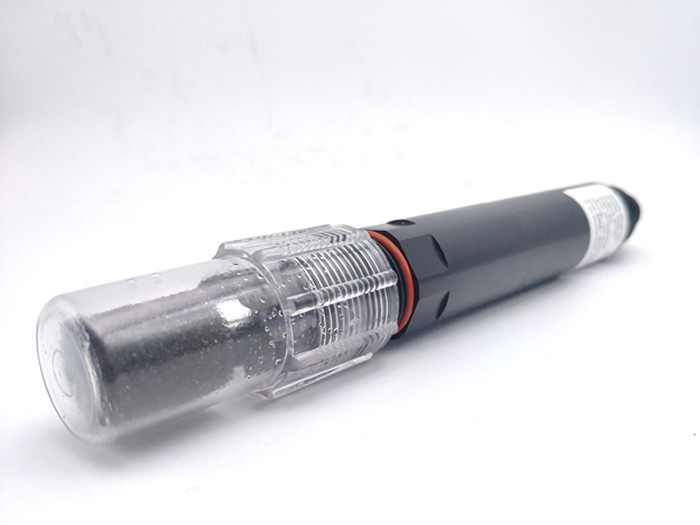

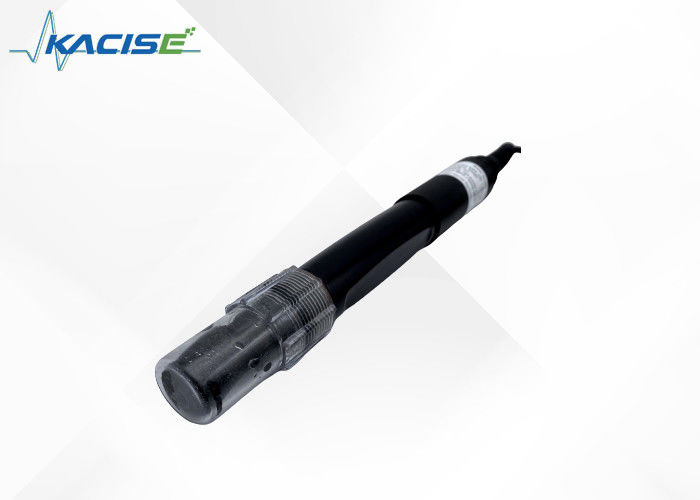

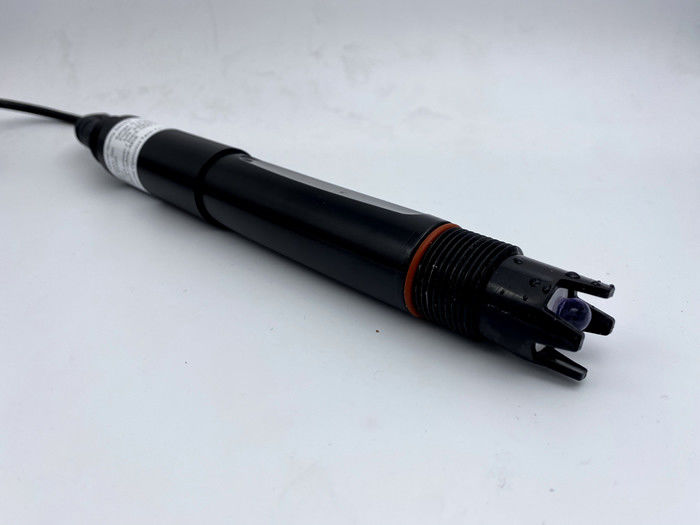

Photographie
