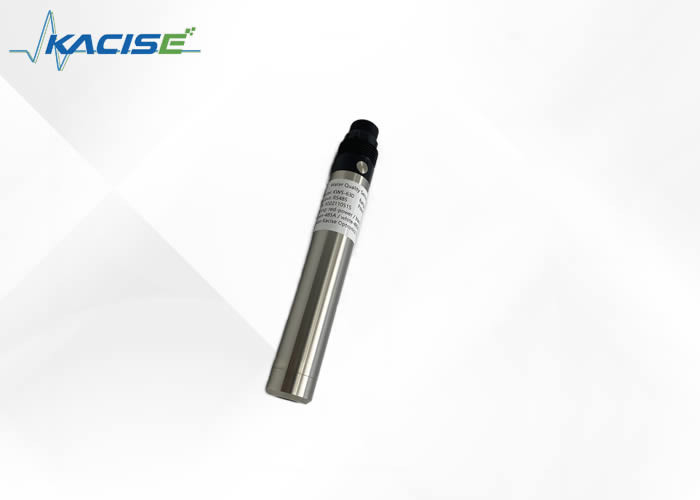

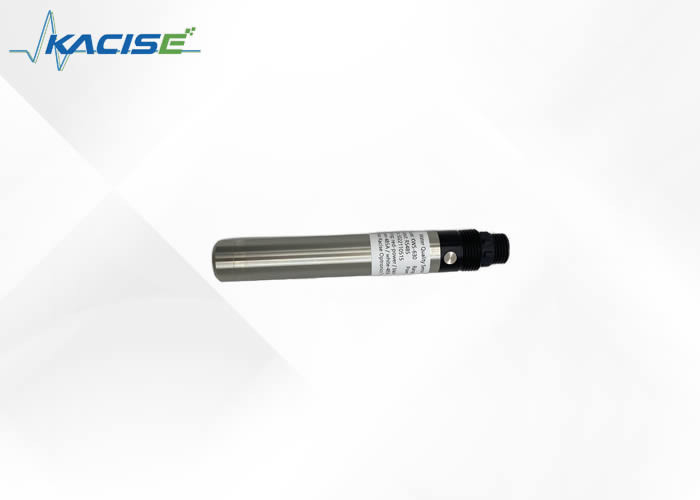

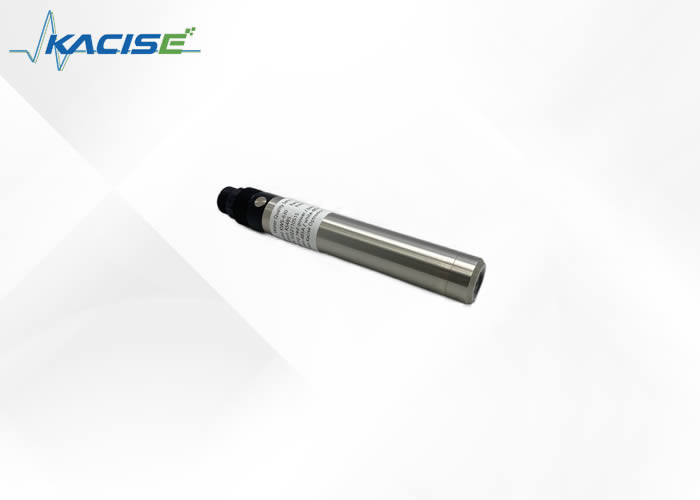

Interface RS485 Capteur d'oxygène dissous anti-interférence KFDO601 avec méthode de fluorescence

1: Méthode de fluorescence L'instrument de mesure de l'oxygène dissous est basé sur le principe de l'extinction par fluorescence.Le matériau fluorescent à l'avant du capteur est un composite spécial de porphyrine de platine d'une feuille de polyester qui permet aux molécules de gaz de passerLa surface est recouverte d'un matériau noir qui bloque la lumière pour empêcher l'interférence de la lumière du soleil et d'autres substances fluorescentes dans l'eau.

La lumière bleue éclaire le matériau fluorescent et le fait exciter et émettre de la lumière rouge.le temps et l'intensité de la lumière rouge excitée est inversement proportionnelle à la concentration des molécules d'oxygèneEn mesurant la différence de phase entre la lumière rouge d'excitation et la lumière de référence, et en la comparant avec la valeur d'étalonnage interne, la concentration de la molécule d'oxygène peut être calculée..Après linéarisation et compensation de température, la valeur finale est produite.

2: le capteur polarographique est constitué d'une anode argentée et d'une cathode dorée avec un anneau au bas.peut isoler l'électrode de l'extérieur tout en laissant pénétrer du gazLe fond du capteur est rempli d'une petite quantité d'électrolyte de tensioactif pour améliorer l'humidité pendant le fonctionnement.

Lorsqu'une tension de polarisation est appliquée à l'électrode du capteur polarographique, l'oxygène pénètre dans la membrane et réagit à la cathode, générant un courant.

• Aucun électrolyte n'est requis et ne sera pas polarisé.
• Aucune consommation d'oxygène, pas affecté par le débit.
• Capteur de température intégré, compensation automatique de température.
• Ne présentant pas d'interférences chimiques telles que les sulfures
• Petite dérive, réaction rapide, mesure plus précise.
• Long cycle de service, moindre coût d'utilisation.
• Remplacement simple du capuchon fluorescent.
• Interface RS-485, protocole Modbus/RTU. Vous pouvez le voir.
• Faible consommation électrique, anti-interférence.

Nom de l'organisme:Le connecteur du capteur est un connecteur imperméable à l'eau M16-5 mâle.

Le capteur doit être installé de manière fixe au-dessous du niveau du liquide; l'installation et l'utilisation doivent éviter toute collision ou rayure contre la surface de la tête de film fluorescent.La partie de la tête du film fluorescent doit éviter d'être fixée par les sédiments du fond.. Retirez le couvercle en caoutchouc lors de l' utilisation.

• Le câble électrique rouge (12 V à 24 V)
• Fil noir-fil de terre (GND)
• Ligne bleue 485 A
• Ligne blanche 485 B

Vérifiez soigneusement la séquence de câblage avant de mettre le courant en marche pour éviter des pertes inutiles causées par des erreurs de câblage.

Instructions de câblage: étant donné que les câbles ont été immergés dans l'eau (y compris l'eau de mer) ou exposés à l'air pendant une longue période, tous les emplacements de câblage doivent être étanches,et les câbles doivent avoir une certaine résistance à la corrosion.

Différente de la technologie de la sonde à oxygène dissous du principe électrochimique,la sonde fluorescente à oxygène dissous ne consomme pas d'oxygène et n'a pas besoin d'être nettoyée fréquemment (sauf lorsqu'elle est utilisée dans un liquide visqueux).

Note: la fréquence d'entretien indiquée dans le tableau ci-dessus est uniquement recommandée et le personnel d'entretien doit nettoyer le capteur en fonction de l'utilisation réelle du capteur; toutefois,la fréquence de remplacement du capuchon fluorescent est recommandée une fois par an.

a) Surface extérieure du capteur: nettoyer la surface extérieure du capteur avec de l'eau du robinet, s'il y a encore des résidus de débris, essuyer avec un chiffon mouillé doux, pour une souillure tenace,vous pouvez ajouter un peu de liquide de lavage ménager à l'eau du robinet pour nettoyer.

b) Surface de la tête de film fluorescent: s'il y a de la saleté sur la surface de la tête de film fluorescent, rincer à l'eau propre ou essuyer doucement avec un chiffon doux.Faites attention à l'intensité du nettoyage pour éviter de provoquer des rayures dans la zone de mesure et d'affecter la précision de mesure.

c) À l'intérieur de la tête de film fluorescent: il n'est généralement pas nécessaire de le nettoyer.

• Fermer la tête du film fluorescent;
• Rincer la surface interne de la tête de film fluorescent et la fenêtre optique du capteur.
• Pour les saletés huileuses, vous pouvez utiliser une solution de nettoyage ménagère;
• Séchez doucement l'eau avec un chiffon propre et laissez sécher;
• Réinstallez la tête de film fluorescent.

d) Vérifiez les câbles du capteur: il ne doit pas y avoir de dommages à la peau et à la racine des câbles;les bornes ne doivent pas être immergées dans l'eau;lorsque le capteur est normalement installé,le câble ne doit pas être tendu, sinon le fil interne du câble se casse facilement et le capteur ne peut pas fonctionner normalement.

e) Vérifiez si le boîtier du capteur est endommagé par corrosion ou par d'autres causes.

f) Conservation quotidienne de la tête de film fluorescent: lorsqu'elle n'est pas utilisée, une couverture protectrice en caoutchouc doit être recouverte d'une éponge humide pour maintenir la surface de la zone de mesure de la tête de film fluorescent humide.Si la surface de la zone de mesure de la tête de film fluorescent du capteur est chroniquement sèche, une erreur de mesure ou une instabilité des données se produira, et il doit être trempé dans l'eau pendant 48 heures avant utilisation.

a) Étalonnage zéro

On pèse 5 g de sulfite de sodium sur une balance, on ajoute 95 ml d'eau dans une bouteille de 250 ml, on verse l'eau dans un bol, on ajoute le sulfite de sodium pesé,mélangés avec une tige en verre, dissoudre et obtenir une solution de sulfite de sodium à 5%, mettre le capteur dans une solution, et l'étalonnage du point zéro est effectué après que la stabilité numérique de trois minutes soit stable.Voir l'annexe des instructions

b) Étalonnage de la pente

La sonde de détection est placée dans de l'eau saturée d'air et la pente est calibrée après 3 minutes de stabilité numérique.

c) Préparation de l'eau saturée d'air: ajouter 2% d'eau distillée fraîche en volume 3 au bain d'eau à température constante pour faire flotter la feuille plastique poreuse sur la surface de l'eau (voir figure ci-dessous).En même temps, la pompe à air est utilisée pour aérer l'eau en continu pendant plus d'une heure, arrêter l'aération et obtenir de l'eau saturée d'air après environ 20 minutes.Mettez le capteur dans l'eau et calibrer la pente après la valeur numérique est stable.

Note: en option, l'étalonnage de la pente peut également être effectué dans de l'air saturé d'eau.Mettez le capteur dans une bouteille d'étalonnage avec une petite quantité d'eau (la sonde est plus élevée que la surface de l'eau 2-3 mm) pour s'assurer que le capuchon du film du capteur reste humide, mais n'a pas de gouttelettes d'eau, et la pente d'étalonnage est étalonnée après 3 minutes de stabilité numérique.

• Évitez l' exposition au soleil sur la surface intérieure du capuchon fluorescent.
• Ne touchez pas le film fluorescent avec vos mains.
• Mesurer et calibrer la surface du film fluorescent pour éviter la fixation de bulles.
• Évitez d'appliquer directement des contraintes mécaniques (pression, rayures, etc.) sur le film fluorescent utilisé.
