1.Principe

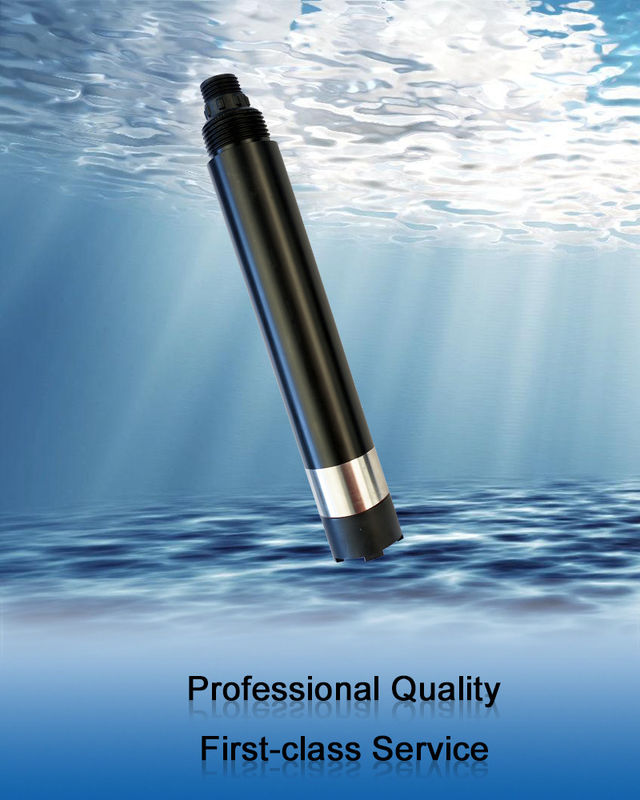

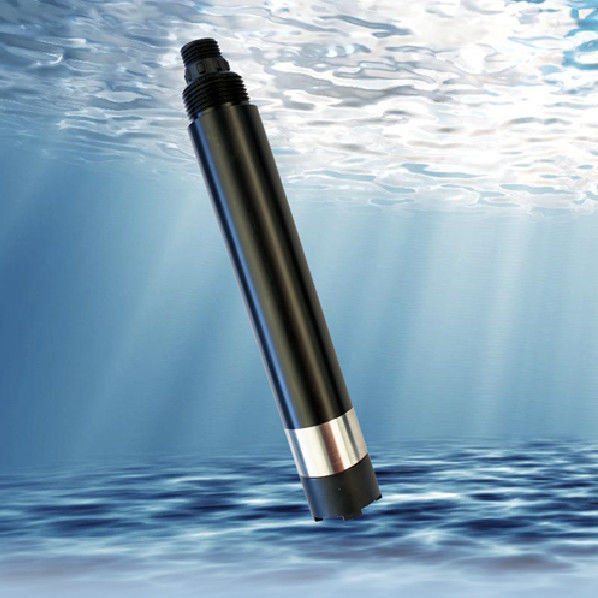

Le capteur d'oxygène dissous à fluorescence en ligne intégré KFDO310 est conçu et fabriqué sur la base du principe d'éteinte de la fluorescence excitée de substances spécifiques en physique.La lumière bleue de la diode électroluminescente éclaire le matériau fluorescent sur la surface intérieure du capuchon fluorescentLe matériau fluorescent sur la surface interne est excité et émet de la lumière rouge.et de le comparer avec la valeur d'étalonnage interne, la concentration de la molécule d'oxygène peut être calculée et la valeur finale peut être obtenue par compensation automatique de température.
2. Caractéristique
Aucun électrolyte, aucune polarisation.
Pas besoin de consommer de l'oxygène, pas affecté par le débit
Capteur de température intégré, compensation automatique de la température
Sans produits chimiques tels que les sulfures
Petite dérive, réponse rapide, mesure plus précise
Sans entretien, longue durée de vie, moindre coût d'utilisation
Les capuchons fluorescents sont faciles à remplacer
Interface RS-485, protocole Modbus-RTU
3Spécifications techniques
| Numéro de modèle |
Pour les appareils à combustion |
| Principe de mesure |
fluorescence |
| Portée |
0ー20 mg/l (0ー200% de saturation à 25 °C) |
| Résolution |
00,01 mg/l, à 0,1 °C |
| Précision |
± 2% f.s. , ± 0,5 °C |
| Compensation de la température |
Compensation automatique de la température (PT1000) |
| Mode de sortie |
Bus RS-485, protocole Modbus-RTU |
| Conditions de travail |
0ー45 °C, < 0,2 mpa |
| Température de stockage |
- 5 ~ 65 °C |
| Mode d'installation |
Montage par immersion |
| Longueur du câble |
5 mètres, d'autres longueurs peuvent être personnalisées |
| L'énergie est consommée. |
|
| Durée de vie du capuchon fluorescent |
Utilisation garantie pendant un an (en utilisant normalement) |
| Matériau pour le boîtier du capteur |
Pom et acier inoxydable 316L |
4.Dessin dimensionnel
5Installation et raccordement électrique
Installation
La partie détectant la température doit être immergée sous la surface du liquide pour éviter toute collision avec la surface de la tête du film.
Conseils:Saturation à l'oxygène dissous
L'oxygène dissolvé est utilisé pour la décomposition de l'eau.
Toutes les profondeurs d'eau n'atteignent pas une saturation en air de 100%.
Dans une masse d'eau stable sans stratification, l'oxygène dissous restera à 100% de saturation en air.100% de saturation en air signifie que l'eau retient autant de molécules de gaz dissoutes qu'elle le peut en équilibreÀ l'équilibre, le pourcentage de chaque gaz dans l'eau serait équivalent au pourcentage de ce gaz dans l'atmosphère, c'est-à-dire sa pression partielle.L'eau absorbe lentement l'oxygène et d'autres gaz de l'atmosphère jusqu'à atteindre l'équilibre à la saturation complète 10Ce processus est accéléré par les vagues du vent et d' autres sources d' aération.
Dans les eaux plus profondes, le DO peut rester inférieur à 100% en raison de la respiration des organismes aquatiques et de la décomposition microbienne.Ces niveaux plus profonds d'eau n'atteignent souvent pas l'équilibre de saturation de l'air à 100% car ils ne sont pas assez peu profonds pour être affectés par les vagues et la photosynthèse à la surface.Cette eau est située en dessous d'une limite invisible appelée la thermocline (la profondeur à laquelle la température de l'eau commence à diminuer).
