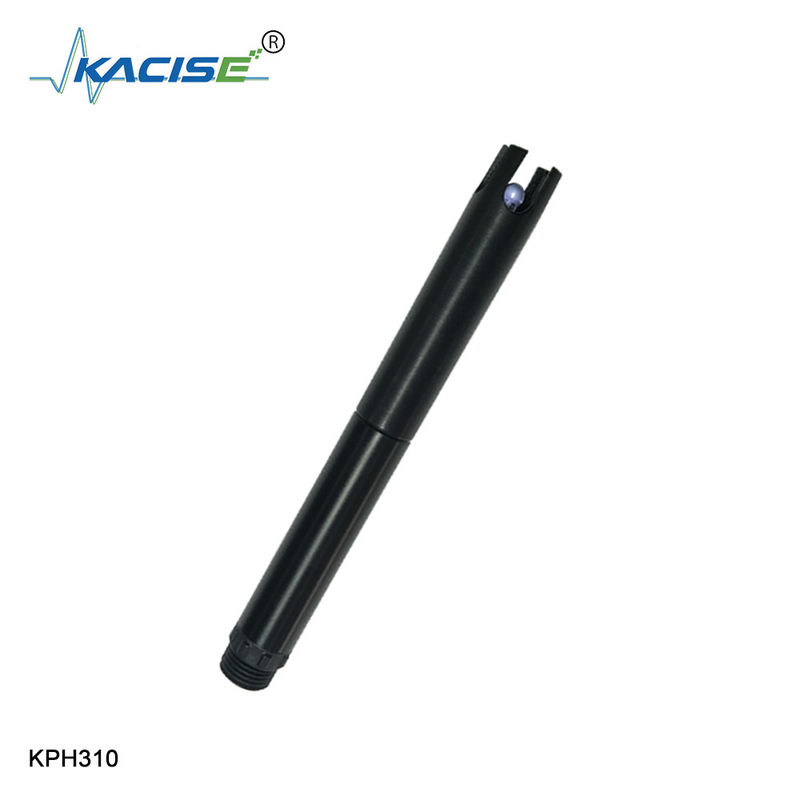

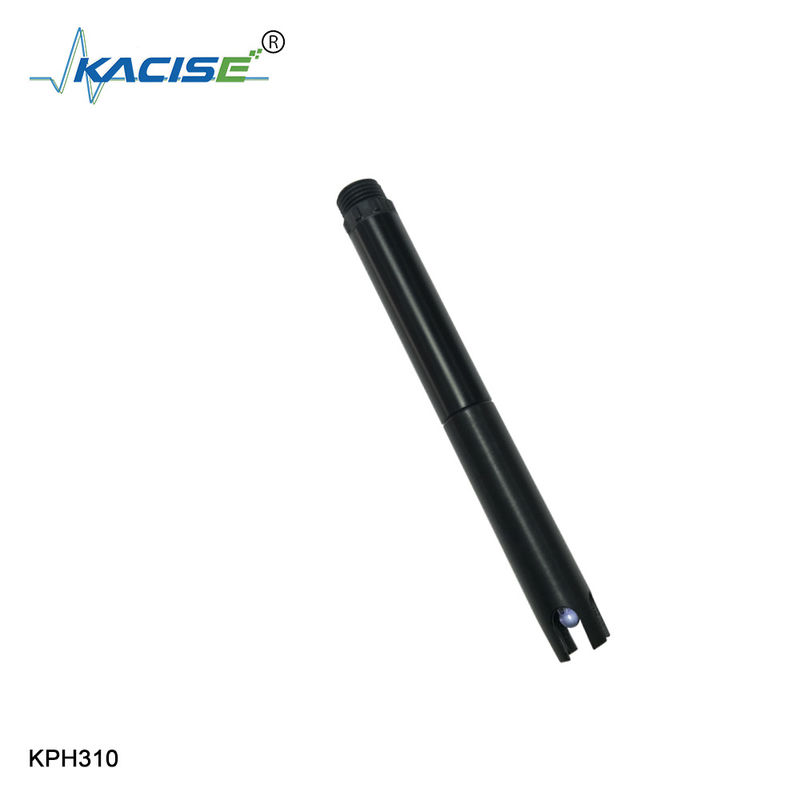

Montage en immersion du capteur PH en ligne à double haute impédance

KPH310 Sortie du signal du capteur PH en ligne: RS-485 Amplificateur différentiel à double haute impédance Ip68

1.Environnement d'application

Pour la surveillance de la qualité environnementale de l'eau, solution acide/alcaline/saline, processus de réaction chimique, processus de production industrielle,peut répondre à la majorité des exigences en matière de mesure en ligne du pH pour les applications industrielles.

2. Caractéristique

• Détection des signaux: RS-485 (modbus/RTU).
• Convient pour se connecter au PLC, au DCS, à l'ordinateur de contrôle industriel, au contrôleur général, à l'instrument d'enregistrement sans papier ou à l'écran tactile et à d'autres équipements tiers.
• Double amplificateur différentiel à haute impédance, forte anti-interférence, réponse rapide.
• La sonde de pH brevetée, avec un fluide de référence interne à une pression d'au moins 100 kpa (1 bar), s'écoule extrêmement lentement du pont salin microporeux,avec une exsudation vers l'avant de plus de 20 moisUn tel système de référence est très stable, la durée de vie de l'électrode est plusieurs fois supérieure à celle de l'électrode industrielle ordinaire.
• Facile à installer: installation sous-marine.
• IP68, niveau de protection.

3Spécifications techniques

4.Dessin dimensionnel

Conseils: Questions et réponses

1Quel est le pH? Quel est le principe de mesure?

La valeur du pH de la solution est le logarithme négatif de l'activité des ions hydrogène dans la solution, exprimée comme suit:

PH = - lgαH +

Parce que la valeur de l'activité des ions hydrogène dans une solution aqueuse est souvent très faible, elle n'est pas pratique pour l'application, de sorte que le concept de valeur de pH est utilisé

En tant qu'indicateurs d'acidité, de neutralité et d'alcalinité d'une solution, la valeur du pH peut également indiquer la force de l'acidité et de l'alcalinité de la solution.

De cette façon, il est très pratique à appliquer, et donc:

Solution neutre: [H+]= [OH-] = 1X10^-7

Moles par litre, le pH est moins lg[H+] est égal à 7

Solution acide: [H+] > [OH -], [H +] > 10^-7Mol /L, pH < 7, plus le pH est bas, plus il est acide;

Solution alcaline: [H+]<[OH-], [H +] < 10^-7Mol /L, pH >7, plus le pH est élevé, plus il est basique.

L'activité est la concentration effective, c'est-à-dire la partie de l'ion qui est libre de participer à une réaction donnée - c'est-à-direpour atteindre la surface de la membrane sensible à l'électrode pour la connecter

En raison de l'interaction entre les ions dans une solution, l'activité est généralement inférieure à la concentration, et cette interaction sera également

Le blocage du mouvement des ions réduit le nombre d'ions atteignant la membrane de l'électrode.

la mesure de l'électrode de pH est la caractéristique de la relation correspondante entre le potentiel de sortie de la cellule galvanique et la valeur de pH de la solution.

Cette correspondance peut être représentée par l'équation de Nernst:

E = Eo-2.3 RT/F*pH

E = mesure du potentiel

Eo = potentiel standard

R = la constante de gaz

T = température absolue (K)

F = constante de Faraday

RT/F = pente de 2,3

L'équation de Nernst est une relation très importante en électrochimie.

Lors de la mesure du pH, le potentiel Eo ((standard) et la pente 2,3RT/F ((slope) sont obtenus par étalonnage à l'électrode.Ensuite, l'échantillon est mesuré pour obtenir E (potentiel mesuré) et la valeur du pH de l'échantillon est calculée en le branchant dans l'équation.
