Name: Mètre de niveau d'eau numérique à ultrasons intégré
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUM-A
Price: 383.00 USD
Availability: InStock

À la maison > produits > Mesureur de niveau de liquide >

Mètre de niveau d'eau numérique à ultrasons intégré

Capteur de niveau à ultrasons de puisard

indicateur de niveau de fluide 24 VDC

indicateur de niveau d'eau numérique à ultrasons intégré

Lieu d'origine:

Chine (continentale)

Nom de marque:

KACISE

Certification:

Numéro de modèle:

KUM-A

Document:

KUM intelligent ultrasonic ....2.pdf

Nous contacter

Demandez un devis

Détails du produit

Type de produit:

Intégré

Énergie électrique:

24 volts continu de facultatif : 220V AC+15% 50Hz

Affichage:

Affichage mené anglais

Sonde de câble:

Je ne veux pas.

Sortie numérique:

Résistance à la compression

Résolution:

3mm ou 0,1%

Nom du produit:

Niveau de non contact intégré par Digital Mesurement de capteur de niveau de mètre de niveau ultraso

Appliquer:

solide liquide

Mettre en évidence:

Capteur de niveau à ultrasons de puisard

indicateur de niveau de fluide 24 VDC

indicateur de niveau d'eau numérique à ultrasons intégré

Conditions de paiement et d'expédition

Quantité de commande min

1 PCS

Prix

USD157 to USD610 per pc

Détails d'emballage

Emballage carton individuel, emballage boîte cadeau, emballage personnalisé

Délai de livraison

5 jours de travail

Conditions de paiement

T/T, Western Union, MoneyGram

Capacité d'approvisionnement

1000 morceaux par semaine

Produits connexes

Vidéo

Contrôleur d'affichage de la série KDI prenant en charge la communication multi-machines

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de la série KDI avec interface de réglage de paramètres internes ouverte, haute précision et résolution de 0,1

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de mesure de série KDI précis avec commutation d'entrée à indices multiples et compensation de température

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de colonne lumineuse de la série KDI avec mesure numérique et analogique

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

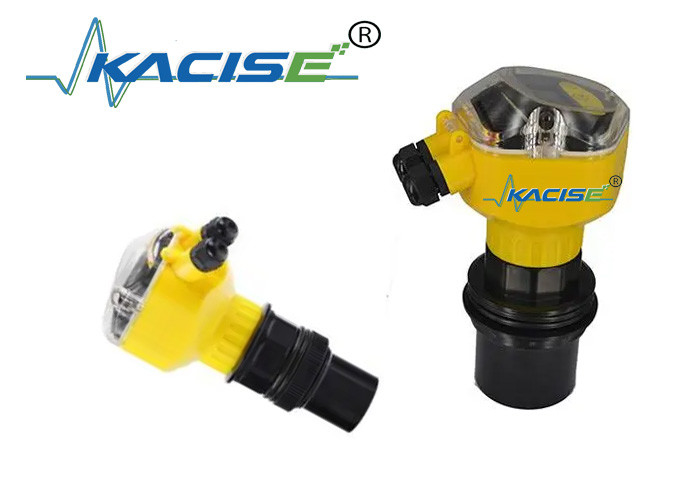

Mètre de niveau d'eau numérique à ultrasons intégré

Remarque: les informations sur la portée sont très importantes

Le compteur de niveau d'eau à ultrasons intégré est un compteur de niveau d'eau numérique exceptionnel, conçu pour fournir des mesures précises dans les bassins et applications similaires.Cet appareil combine une technologie ultrasonore avancée avec un affichage numérique et des fonctions de contrôleIl offre des données fiables et précises, permettant une gestion et un contrôle efficaces des niveaux d'eau dans divers contextes.

Caractéristiques techniques:

Non-contact, peut être utilisé dans diverses applications;
Différents types de sondes sont disponibles pour répondre aux exigences de différentes applications.
Une précision élevée: 0,5%, 1%
Affichage à LED en anglais

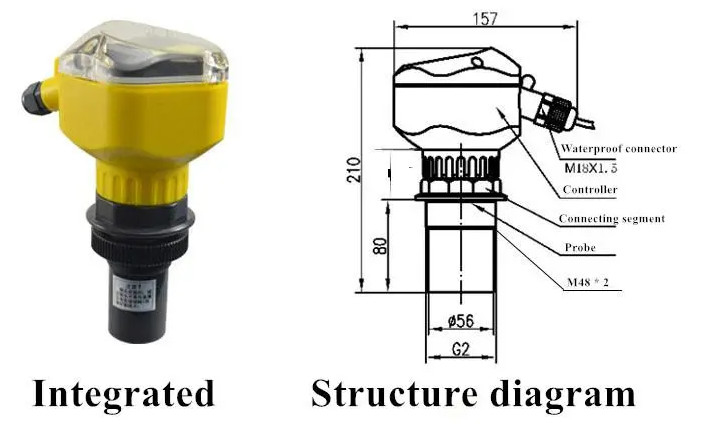

Structure du bâtiment

Mètre de niveau d'eau numérique à ultrasons intégré 0

Spécifications techniques:

Paramètre	Type compact	Type de séparation
Portée	5m, 10m, 15m, 20m, 30m, 40m, 50m et 60m	5m, 10m, 15m, 20m, 30m, 40m, 50m et 60m
Précision	00,5% à 1%
Résolution	3 mm ou 0,1% ((Le plus grand est efficace)
Affichage	LCD en anglais	LCD en anglais
Sortie analogique	Charge de 4 fils 4?? 20mA/510Ω 2 câbles 4?? 20mA/250Ω de charge	Charge de 4×20mA/510Ω
Sortie du relais	L'éclairage doit être étanche à la lumière du soleil.	AC 250V/ (NO:10A, NC:6A) ou DC 24V/ 10A, à deux ou quatre voies, programmable (facultatif)
Énergie	Le réglage de la tension doit être effectué à l'aide d'un régulateur de tension. 220 V courant alternatif+15%@50 Hz 12 VDC Batterie	Le réglage de l'alimentation doit être effectué à l'aide d'un régulateur de tension. 220 V courant alternatif+15%@50 Hz 12 VDC Batterie
Température de l'environnement	le dispositif d'affichage - 20°C + 60°C, le transducteur-20°C+80°C	l'appareil d'affichage est situé à -20°+60°C, le transducteur-20°C+80°C
La communication	Le nombre de points de contact doit être le même que celui des points de contact.
Le protocole	Modbus-RTU est une unité de transport
Protéger	L'appareil d'affichage IP66, le transducteur IP68
Le câble du transducteur	Je ne veux pas	Par défaut 10m 100 m maximum peuvent être commandés (sans interférence électromagnétique)
Installation du transducteur	Selon la portée et le transducteur	Selon la portée et le transducteur
Consommation d'électricité	La puissance spécifique du type split est la suivante: Pour une sortie de seulement mA, elle est de 1,5 W/24 V (standard); Avec une sortie RS485 uniquement, il est de 0,9 W/24 V (facultatif); avec sortie RS485 et mA, il est de 1,6 W/24 V (facultatif); Ajouter deux relais, la puissance est augmentée de 0,8 W/24 V (facultatif); La puissance du type fractionné 220 VAC est de 5 W/220 VAC. La puissance spécifique de l'instrument compact à quatre fils est la suivante: Pour une sortie de seulement mA, elle est de 1 W/24 V (standard); Avec une sortie RS485 uniquement, il est de 0,6W/24V (facultatif); avec sortie RS485 et mA, elle est de 1,1 W/24 V (facultatif); Ajouter deux relais, la puissance est augmentée de 1 W/24 V (facultatif); La puissance de l'instrument compact à quatre fils 220 VAC est de 5 W/220 VAC. La puissance de sortie de l'instrument compact à deux fils de 24 V et la valeur du courant de sortie de l'instrument sont liées: (4mA/0,096W-20mA/0,48W)

Sélection du modèle:

Le KUM-A
	Plage de mesure
	Une	5 m
	B. Pour	10m
	C	15m
	D	20m
	E	30m
	F	40m
	G	50m
	H est	60m
		Signal de sortie
		Une	4 à 20 mA
			Précision
			0.5	00,5%
			1.0	1%
				Énergie
				Une	24Vdc
				B. Pour	11 à 30 Vdc
					Type de sonde
					Une	PVDF
					B. Pour	Alliages d'aluminium
					C	ABS
					D	Acier inoxydable 316L
					E	Déchets à base d'acrylique
					F	alliage de titane

Applications et installations:

Mesure de la distance
Mesure de la profondeur

Mètre de niveau d'eau numérique à ultrasons intégré 1

Mètre de niveau d'eau numérique à ultrasons intégré 2

Mètre de niveau d'eau numérique à ultrasons intégré 3

Conseils sur les problèmes et les solutions courants lors de l'installation

Description de défaut	cause de l'émission	Solution
Le compteur ne s'affiche pas, ne fonctionne pas	Une mauvaise alimentation électrique, un mauvais câblage.	Vérifiez si l'alimentation DC24v est correcte Vérifiez si le câblage est correct
L'instrument est affiché, ne fonctionne pas	1Le jauge de niveau n'est pas aligné sur le niveau du liquide ou du matériau 2Le niveau de liquide fluctue fortement. 3La surface du matériau est extrêmement inégale. 4La surface du liquide est plus épaisse en mousse. 5Le fond du récipient n'est pas plat après le vidage du liquide et du matériau. 6. En dehors de la plage de mesure	1. Ajustez la direction d'alignement du jauge de niveau, et utilisez un niveau d'alcool pour calibrer et ajouter un tube en plastique au conteneur 2Utilisez une jauge de niveau avec une plus grande portée 3. Utiliser une jauge avec une plage plus large ou d'autres méthodes de mesure 4- On reprend naturellement le travail après avoir ajouté du liquide ou du matériel. 5Utilisez une jauge de niveau avec une plus grande portée
L'affichage de l'instrument est instable ou la valeur mesurée présente un écart important	1Le niveau du matériau entre dans le point mort. 2. La valeur de mesure de la distance est supérieure à la hauteur de l'installation 3Il y a une forte interférence électromagnétique. 4Objets qui bloquent les ondes sonores 5. Une bride métallique est préparée sur le compteur de niveau 6La surface émettrice ou le côté de la sonde est en contact avec du métal.	1. Élever le compteur de niveau ou empêcher le niveau d'être trop élevé 2. Modifier la hauteur d'installation à la valeur correcte 3L'instrument doit être relié au sol et protéger le jauge de niveau. 4. Modifier la position d'installation ou ajouter des tuyaux en plastique 5Passez à des brides en plastique. 6Utilisez des tampons en caoutchouc pour les isoler du métal.

Pour le conteneur avec le port d'installation ou la sonde placée dans le tuyau rond, la longueur de la connexion de la bride du conteneur de gabarit de niveau de type 4 m, 6 m et 8 m doit être inférieure à 400 mm,et la longueur du conteneur de calibre de 12 m doit être inférieure à 400 mm.
Les sondes de détection de niveau de 150 mm, 15 m, 20 m, 30 m doivent dépasser le port d'installation.
