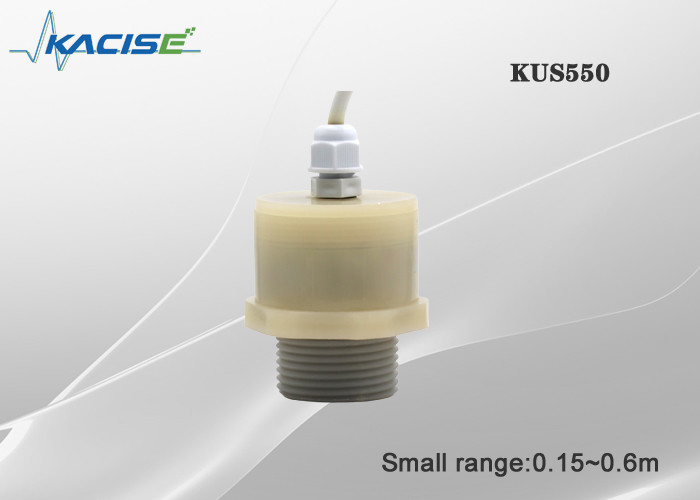

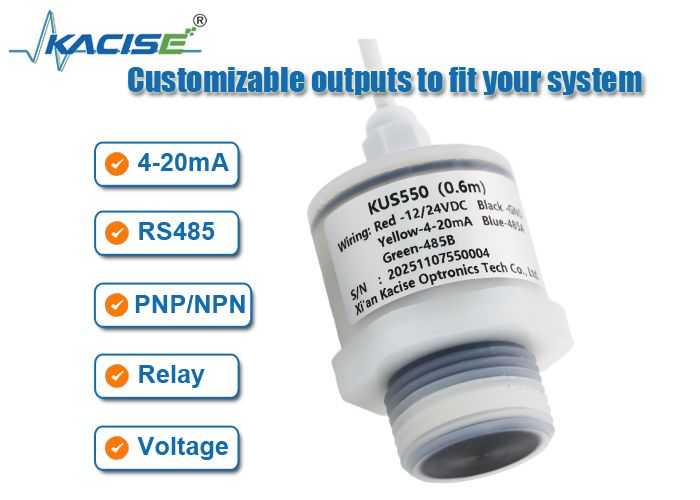

Capteur ultrasonique à sortie analogique KUS550 pour la mesure de courte distance
Spécifications du produit
| Attribut |
Valeur |
| Plage |
0.15m~0.6m |
| Tension d'alimentation |
3.3 ... 30 VDC |
| Courant de fonctionnement |
≤ 10 mA |
| Signal de sortie |
0-3V，0-5V/4-20mA/NPN/PNP/RS485 |
| Précision de la mesure |
≤1 %F.S. |
| Compensation de température |
Oui |
| Résolution de la portée |
0.1mm |
| Température de fonctionnement |
-40…85℃(233...358K) |
| Classe de protection |
IP68 |
| Matériau de la coque |
PVDF |
| Connexion électrique |

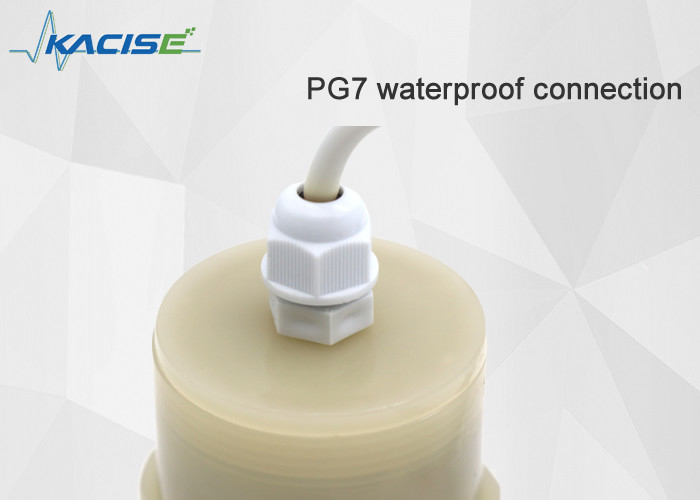

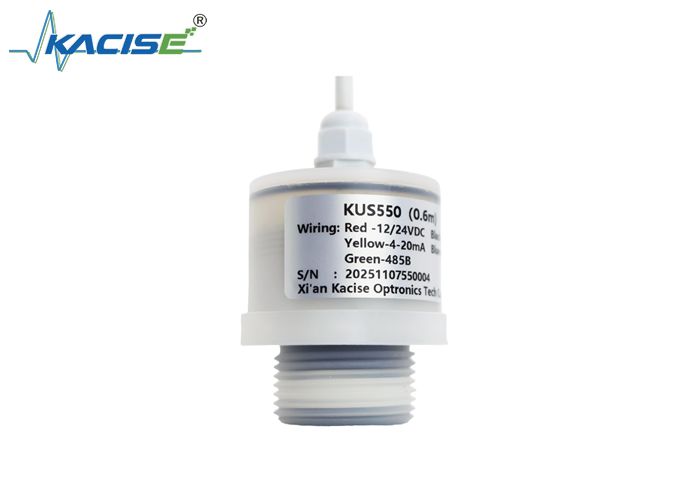

Câble à 5 conducteurs (sortie analogique), câble à 6 conducteurs (sortie de commutation) |
Description du produit

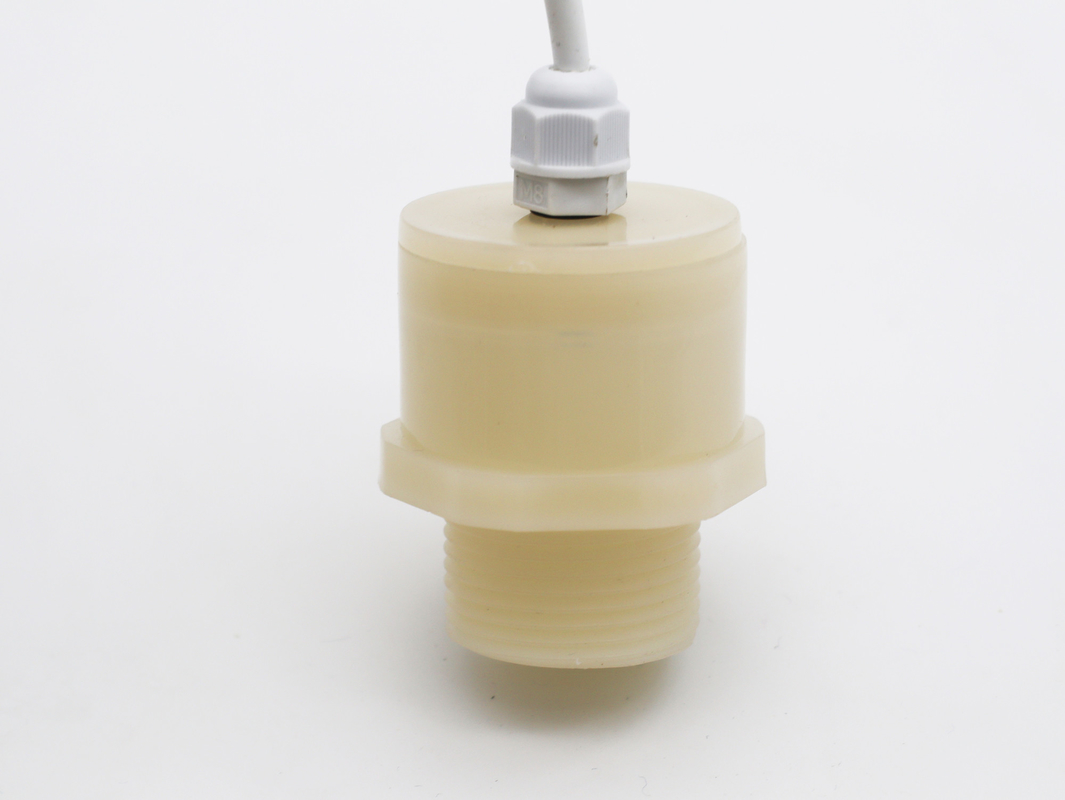

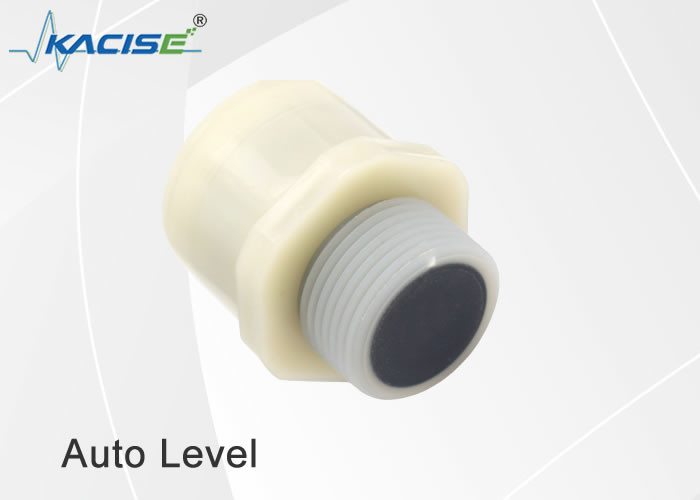

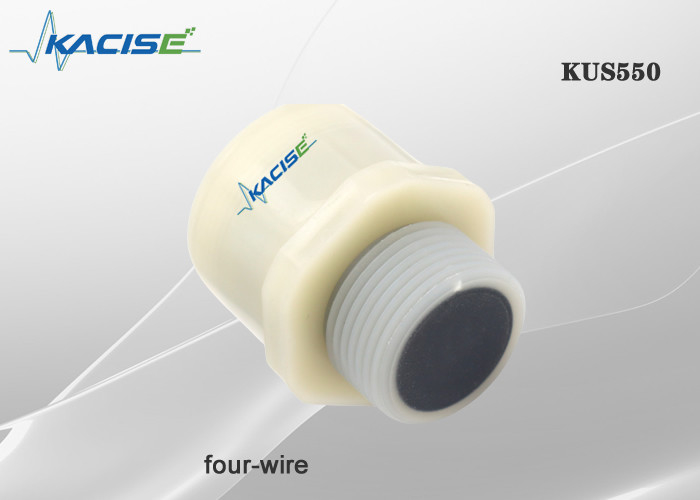

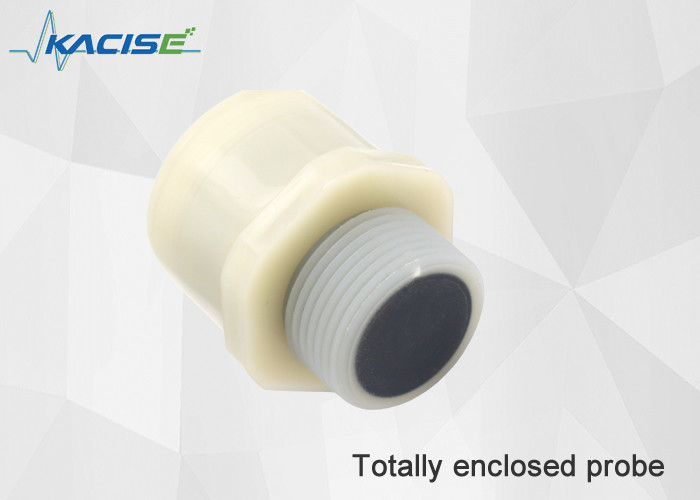

Capteur de niveau ultrasonique série KUS550
Caractéristiques
- L'angle de faisceau étroit de 7,5° assure une grande fiabilité du signal
- Modèle à courte portée avec petite zone morte et haute résolution
- Suppression automatique des faux échos
Dimensions
L'unité dans le diagramme est en mm.
Description
La jauge de niveau ultrasonique basse consommation KUS550 est un véritable capteur ultrasonique basse consommation avec un faible courant de fonctionnement, un temps de stabilisation court et une bonne stabilité. Particulièrement adapté à l'alimentation électrique, le temps de réponse est court, le temps de transmission ne dépasse pas 1 ms, et il s'adapte à l'exigence d'un temps de réveil court. Il présente les caractéristiques suivantes : basse tension, faible consommation d'énergie, installation et utilisation faciles ; fonction de compensation numérique de la température, large plage de températures de fonctionnement ; haute précision, réponse haute fréquence, bonne stabilité ; résistance aux chocs, résistance à la fatigue, haute fiabilité.

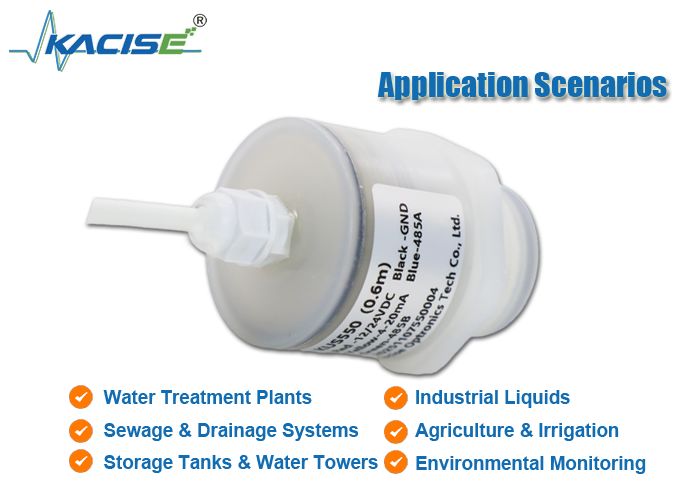

S'adapter à l'industrie : Internet des objets, alimentation en eau, contrôle industriel et autres domaines.
L'état de veille du débitmètre ultrasonique basse consommation KUS550 est inférieur à 0,3 mA, l'état d'onde est inférieur à 20 mA et l'état de détection est inférieur à 5 mA. C'est-à-dire que lorsque l'alimentation est de 3,3 V, le courant de veille est de 0,3 mA et la consommation d'énergie à ce moment est de 0,0003X3,3=0,00099W. Cette série de jauges de niveau ultrasoniques à faible consommation d'énergie est particulièrement adaptée aux applications dans l'industrie intelligente de l'IoT, telles que les regards, les réservoirs d'eau d'usine, les réservoirs, le génie municipal, l'eau du robinet, le traitement des eaux usées, la conservation de l'eau et l'hydroélectricité, l'acier, les mines de charbon, l'électricité, la pétrochimie, les rivières et les lacs intérieurs urbains, les transports et les industries de transformation des aliments. Collectez des données via des jauges de niveau ultrasoniques de haute précision, surveillez le niveau/la hauteur du niveau et la température en temps réel, mettez à jour les données de la plateforme cloud en temps réel et émettez des alarmes en temps réel, réduisant ainsi le coût des inspections manuelles et saisissant avec précision l'état du système.
Mode de faible consommation d'énergie
Le mode de fonctionnement défini sur 2 est le mode de fonctionnement à faible consommation d'énergie.
Comment réaliser le capteur de niveau et de distance ultrasonique à faible consommation d'énergie
- Utiliser des circuits intégrés à faible consommation : Nous utilisons presque de nouveaux circuits intégrés grâce auxquels la consommation d'énergie est normalement faible.
- Contrôler l'alimentation de chaque circuit du capteur : Il y a trois parties du circuit dans le capteur, le circuit d'émission, le circuit de réception et le circuit de base du mcu. Le mcu réalise la gestion de la consommation d'énergie en permettant le contrôle du fonctionnement de chaque partie du circuit, puis contrôle la consommation d'énergie.
- Mode veille : Lorsque le mcu lui-même ne fonctionne pas, il entre en mode veille pour réduire davantage la consommation d'énergie.
Conditions d'installation
Si le capteur est installé à une température ambiante inférieure à 0℃, il faut prendre de bonnes mesures de protection. En cas de montage direct du capteur dans un trou traversant à l'aide des écrous en acier, il doit être fixé au milieu du filetage du boîtier.
Informations de commande
| KUS |
Modèle |
Sortie |
Portée maximale |
Description |
|
550 |
Personnalisé |
|
|
|
SW-1 |
Sortie de commutation |
|
SW-1 pour une sortie de commutation, SW-2 pour 2 sorties de commutation |
|
mA |
Sortie 3 fils 4-20mA |
|
|
|
5V |
La sortie est Vout 0-5V |
|
|
|
3V |
La sortie est Vout 0-3V |
|
|
|
RS485 |
La sortie est RS485 |
|
|
|
TTL |
Sortie UART TTL |
|
|
|
|
|
XX m |
XX m est la portée maximale pouvant être détectée, la portée maximale est de 1 mètre. La valeur par défaut est de 0,6 m |
| KUS |
550 |
RS485 |
0.6m |
|
