KSS54XInfrarouge Capteur d'hydrocarbure



















1.Aperçu

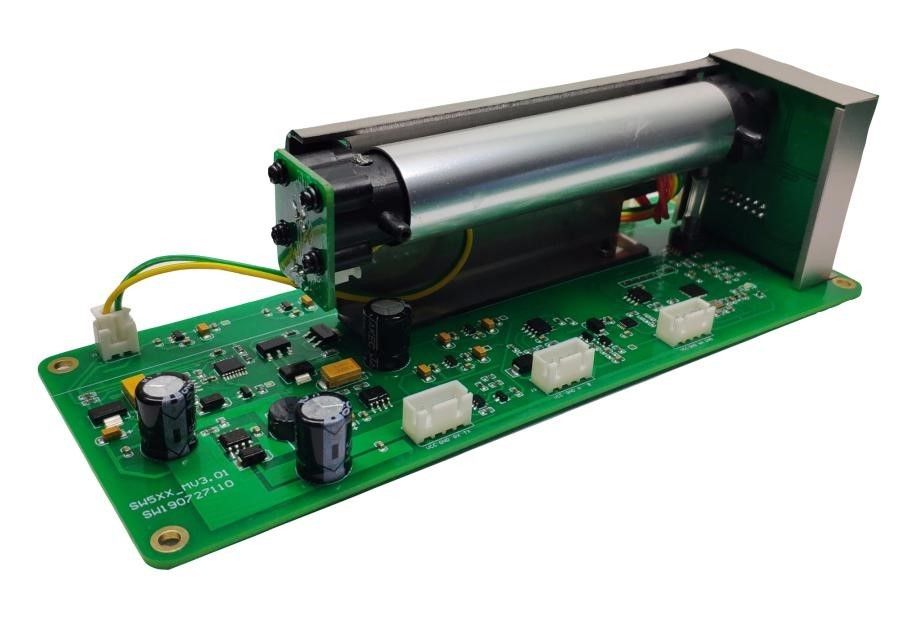

Le module de capteur CH4 infrarouge KSS54X est un module de capteur de gaz utilisant le principe de détection d'absorption infrarouge NDIR, qui détermine la concentration en fonction de l'absorption du gaz infrarouge.KSS54X adopte une source de lumière importée, une cavité optique avec une structure spéciale et un détecteur à double canal pour réaliser une compensation de référence de chemin optique double dans l'espace.Les microprocesseurs effectuent l'acquisition, le traitement et la sortie du signal.KSS54X a une bonne sélectivité, une sensibilité élevée, aucune dépendance à l'oxygène, une longue durée de vie, une faible consommation d'énergie;Avec fonction de contrôle de température et de compensation de pression;Il dispose également d'une sortie UART, 485 et d'une sortie courant/tension analogique, ce qui est pratique pour les clients pour diverses applications.













2.Paramètres techniques



paramètre	symbole	le minimum	Les valeurs typiques	maximum	unité
Température de stockage	Jstg	-20	-	80	°C
Température de fonctionnement	JUN	-20		60	°C
humidité d'exploitation	HUN	0		90 sans condensation	% HR
La pression de travail	PUN	0,8		1.2	au m
Tension d'alimentation	Vs	11	12	30	V
Courant de fonctionnement maximal	jemoyenne	100	120	150	mA







Indice de performance à faible concentration de CH4 infrarouge KSS54X (typique 0 ~ 5000 ppm).

indice	gaz	Plage/ppm	résolution	erreur relative	erreur absolue	remarque
Zéro dérive	CH4	0~5000	25 ppm	±5 % PE	±100ppm	Rencontrez l'un d'entre eux
Dérive de portée				±5 % PE	±100ppm	Rencontrez l'un d'entre eux
Erreur d'affichage				±5 % PE	±100ppm	Rencontrez l'un d'entre eux
répétabilité				±2 % PE	±50ppm	Rencontrez l'un d'entre eux
T90	≤5S(500ml/min)

















KSS54X infrarouge CH4 indice de performance de concentration conventionnelle (0 ~ 5% vol).

indice	gaz	Plage/volume	résolution	erreur relative	erreur absolue	remarque
Zéro dérive	CH4	0~5%	100ppm	±5 % PE	±500ppm	Rencontrez l'un d'entre eux
Dérive de portée				±5 % PE	±500ppm	Rencontrez l'un d'entre eux
Erreur d'affichage				±5 % PE	±500ppm	Rencontrez l'un d'entre eux
répétabilité				±2 % PE	±300ppm	Rencontrez l'un d'entre eux
T90	≤5S(500ml/min)











Indice de performance de concentration de CH4 infrarouge KSS54X (typique 0 ~ 30% vol)



indice	gaz	Plage/volume	résolution	erreur relative	erreur absolue	remarque
Zéro dérive	CH4	0~30%	500ppm	±5 % PE	±3000ppm	Rencontrez l'un d'entre eux
Dérive de portée				±5 % PE	±3000ppm	Rencontrez l'un d'entre eux
Erreur d'affichage				±5 % PE	±3000ppm	Rencontrez l'un d'entre eux
répétabilité				±2 % PE	±1000ppm	Rencontrez l'un d'entre eux
T90	≤5S(500ml/min)



















































Indice de performance à grande échelle infrarouge KSS54X CH4 (0 ~ 100% vol)





indice	gaz	Plage/volume	résolution	erreur relative	erreur absolue	remarque
Zéro dérive	CH4	0~100%	1000ppm	±5 % PE	±5000ppm	Rencontrez l'un d'entre eux
Dérive de portée				±5 % PE	±5000ppm	Rencontrez l'un d'entre eux
Erreur d'affichage				±5 % PE	±5000ppm	Rencontrez l'un d'entre eux
répétabilité				±2 % PE	±5000ppm	Rencontrez l'un d'entre eux
T90	≤5S(500ml/min)













3. Dessin des dimensions structurelles

Unité : mm



KSS54X a trois tailles structurelles, correspondant à une cavité optique de 100 mm, 150 mm, 200 mm au choix.

Schéma de la structure de la cavité de 100 mm :





Schéma de la structure de la cavité de 150 mm :





Schéma de la structure de la cavité de 200 mm :











Instructions d'installation

Le capteur est installé avec un schéma de structure de référence avec un espacement des trous de positionnement et une ouverture de 3,5 mm.

L'espacement des douilles de câblage est de 2,54 mm.

4.Méthodes des questions auxquelles il convient de prêter attention lors de la maintenance

Le capteur doit être calibré régulièrement, pas plus de 3 mois est recommandé.

N'utilisez pas le capteur pendant une longue période dans un environnement à forte densité de poussière.

Veuillez utiliser le capteur dans la plage del'alimentation du capteur.

5.Instructions de commande

Afin de pouvoir acheter les spécifications spécifiques requises, veuillez fournir les informations suivantes:

1) Nom du capteur

2)Mesurer le gaz

3)Précision de mesure du capteur et mode de sortie, etc.

Par exemple, KSS54X, CH4, 0-5000 ppm











6. Informations sur la commande



Fiche de commande
KSS54X	Capteur de concentration de CO2 KSS54X
	xxxx	Le capteur mesure la plage de concentration de CO2 en ppm, avec une valeur minimale de 2000 et une valeur maximale de 50000 ppm.
	2000	Plage 200 ppm (par défaut).
	10000	Gamme 10000ppm
	50000	Gamme 50000ppm
		encoder	La vitesse de réaction est divisée en deux types : rapide et lente
		S	Lent (par défaut).
		Q	vite
			encoder	Sélection du débit en bauds, prise en charge du débit en bauds couramment utilisé 2400 9600 19200 38400bps, 8 bits de données, 1 bit de bit d'arrêt, pas de bit de contrôle : Confirmez les besoins spéciaux avant de commander.
			Personnalisé	Confirmez le débit en bauds avant de commander
			2400	Débit en bauds 2400bps
			9600	Débit en bauds de 9600bps
			19200	Débit en bauds de 19 200 bps
			38400	Débit en bauds de 38 400 bps (par défaut)
				encoder	Protocole de port série
				Modbus RTU	Protocole standard Modbus-RTU (par défaut).
				Modbus-ASCII	Protocole standard Modbus-ASCII
				Auto-Modbus	Protocole privé Modbus
KSS54X	-2000	-S	-38400	-Modbus-RTU







7. Coordonnées

URL :www.kacise.com

Tél : +86-29-17719566736

Courriel : sales@kacise.com

Adresse : Tangyan South Road, ville de Xi'an, province du Shaanxi, Chine







































































































































annexe



Sténographie	Nom et prénom
VOL	1% VOL fait référence à 1% du volume d'un gaz particulier dans l'air.
PPM	1PPM signifie que le volume d'un gaz spécifique dans l'air représente un millionième.
O2	Molécules d'oxygène
LCD	affichage LCD
RS485	Port série asynchrone 485
CC	courant continu
CA	Communication
PVC	chlorure de polyvinyle
