Module de capteur de gaz SF6 infrarouge KSS521

















1.Aperçu

Le gaz SF6 est largement utilisé comme milieu isolant et gaz d'extinction d'arc dans les équipements électriques, en particulier dans les disjoncteurs haute tension, les transformateurs, les transformateurs, les condensateurs, les parafoudres, les fusibles, etc. En cas de fuite, la pression de l'équipement est réduite et la la capacité d'isolation est réduite;Polluer et détruire le milieu atmosphérique, augmenter l'effet de serre ;Accumulation dans les espaces de faible hauteur, entraînant des accidents tels que le manque d'oxygène dans le cerveau du personnel et même une asphyxie rapide ;Sous l'influence d'une décharge partielle, d'une température élevée et d'autres facteurs, le gaz SF6 produira des substances de décomposition hautement toxiques telles que SF4, SF2, SOF2, etc.

KSS521 est un module de capteur de gaz utilisant le principe de détection d'absorption infrarouge NDIR, qui détermine la concentration en fonction de l'absorption du gaz SF6 à 10,5 um.KSS521 adopte une source de lumière MEMS, une cavité optique à structure spéciale et un détecteur à double canal pour réaliser une compensation de référence de chemin optique à double espace, et un microprocesseur pour l'acquisition, le traitement et la sortie du signal.Le KSS521 est de petite taille, à faible consommation d'énergie et dispose d'une interface UART, 485 (Modbus RTU, Modbus ASCII, Modbus personnalisé en option) et d'une interface numérique à bus unique, fournissant des fonctions d'étalonnage numérique zéro et de sensibilité, ainsi qu'une fonction d'étalonnage manuel du zéro.

Le KSS521 peut être largement utilisé dans la détection de fuites de gaz SF6 et à d'autres occasions dans l'analyse de la concentration de gaz SF6 dans l'industrie de l'énergie.

















2.paramètres techniques





paramètre		symbole	le minimum	Les valeurs typiques	maximum	unité
Température de stockage		Jstg	-20	-	80	°C
Température de fonctionnement		JUN	-20		60	°C
humidité d'exploitation		HUN	0		90	% HR
La pression de travail		PUN	0,8		1.2	au m
Tension d'alimentation		Vs	11	12	30	V
Courant de fonctionnement maximal		jemoyenne	100	120	150	mA
Plage de détection (personnalisable).		Ra		1500		ppm
Précision de mesure		Précision		± 10ppm ou ±5% valeur de vérité		%vol
Type de canalisation T90	Aspiration de la pompe			5		deuxième
	la diffusion			30		deuxième
Répétabilité	zéro			Moins de ±50		ppm
	Intervalle			Moins de ±5 %.
Durée de vie				dix		an









3. Dessin des dimensions structurelles



Schéma fonctionnel de diffusion KSS521 (compatible avec le pompage)

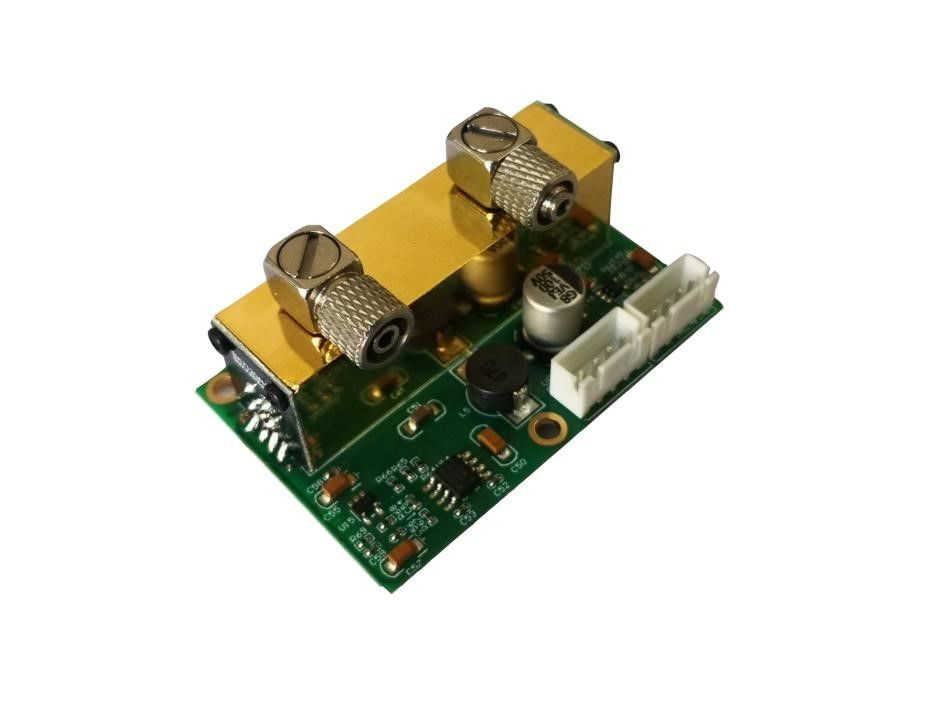

Type d'aspiration de la pompe : longueur * largeur * hauteur : 61 mm * 40 mm * 32 mm

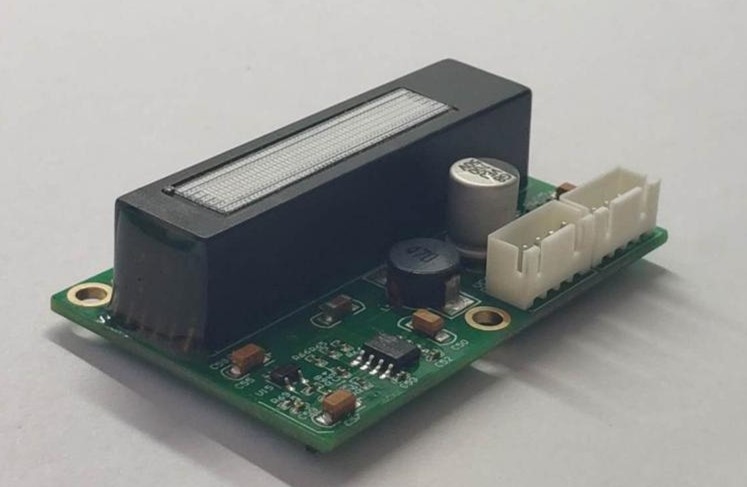

Type de diffusion : longueur * largeur * hauteur : 61 mm * 40 mm * 18 mm





4.Instructions d'installation

Le capteur est monté avec un espacement des trous de positionnement de 54 et une ouverture de 3,2 mm.

L'espacement des douilles de câblage est de 2,54 m m.

5. Questions auxquelles il convient de prêter attention lors de la maintenance

Le capteur doit être calibré régulièrement, pas plus de 3 mois est recommandé.

N'utilisez pas le capteur pendant une longue période dans un environnement à forte densité de poussière.

Veuillez utiliser le capteur dans la plage del'alimentation du capteur.

6.Instructions de commande

Afin de pouvoir acheter les spécifications spécifiques requises, veuillez fournir les informations suivantes

1) Nom du capteur 2) Plage du capteur 3) Précision de mesure du capteur et mode de sortie, etc.

Par exemple, KSS521, SF6, 0-5000 ppm



7.Informations sur la commande



Fiche de commande
KSS521	Module de capteur de gaz infrarouge SF6 KSS521
	xxxx	Le capteur mesure la plage de concentration de CO2 en ppm, avec une valeur minimale de 2000 et une valeur maximale de 50000 ppm.
	2000	Plage 200 ppm (par défaut).
	10000	Gamme 10000ppm
	50000	Gamme 50000ppm
		encoder	La vitesse de réaction est divisée en deux types : rapide et lente
		S	Lent (par défaut).
		Q	vite
			encoder	Sélection du débit en bauds, prise en charge du débit en bauds couramment utilisé 2400 9600 19200 38400bps, 8 bits de données, 1 bit de bit d'arrêt, pas de bit de contrôle : Confirmez les besoins spéciaux avant de commander.
			Personnalisé	Confirmez le débit en bauds avant de commander
			2400	Débit en bauds 2400bps
			9600	Débit en bauds de 9600bps
			19200	Débit en bauds de 19 200 bps
			38400	Débit en bauds de 38 400 bps (par défaut)
				encoder	Protocole de port série
				Modbus RTU	Protocole standard Modbus-RTU (par défaut).
				Modbus-ASCII	Protocole standard Modbus-ASCII
				Auto-Modbus	Protocole privé Modbus
KSS521	-2000	-S	-38400	-Modbus-RTU







8. Coordonnées

URL :www.kacise.com

Tél : +86-29-17719566736

Courriel : sales@kacise.com

Adresse : Tangyan South Road, ville de Xi'an, province du Shaanxi, Chine





















































































































































annexe

Sténographie	Nom et prénom
VOL	1% VOL fait référence à 1% du volume d'un gaz particulier dans l'air.
PPM	1PPM signifie que le volume d'un gaz spécifique dans l'air représente un millionième.
O2	Molécules d'oxygène
LCD	affichage LCD
RS485	Port série asynchrone 485
CC	courant continu
CA	Communication
PVC	chlorure de polyvinyle
