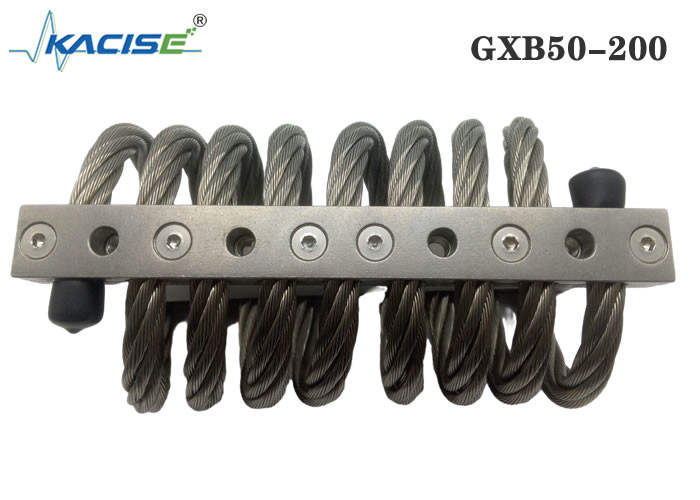

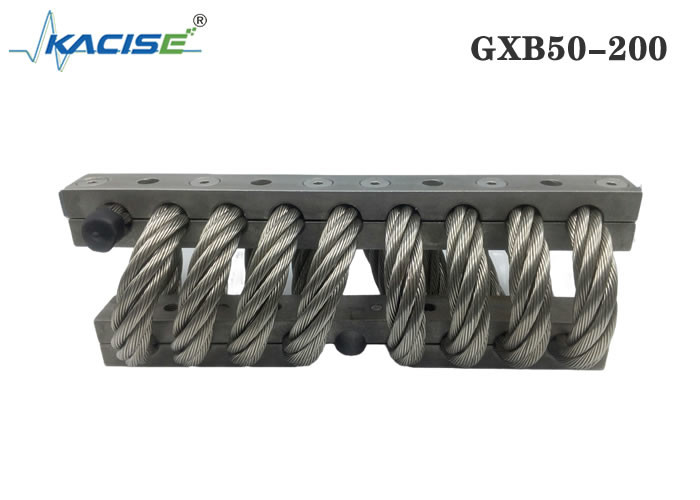

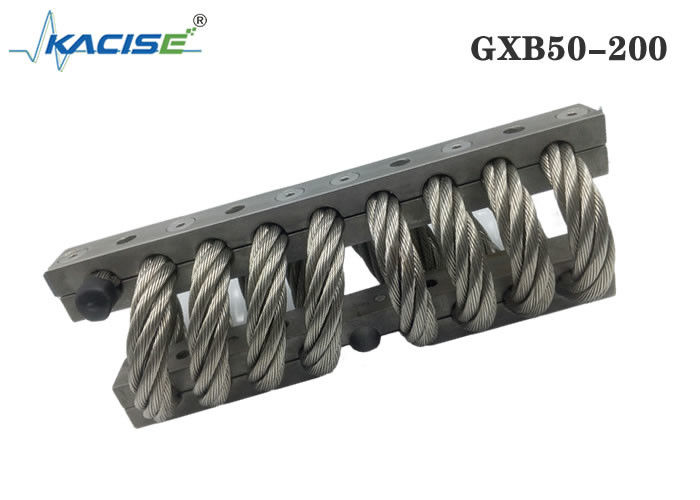

Name: GXB50-200 Isolateur à câbles entièrement métalliques pour l'anti-vibration avec résistance à la corrosion et basse fréquence de résonance
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GXB50-200
Price: 5,000.00 USD
Availability: InStock

À la maison > produits > Amortisseur de vibration de câble métallique >

GXB50-200 Isolateur à câbles entièrement métalliques pour l'anti-vibration avec résistance à la corrosion et basse fréquence de résonance

isolateur de câble métallique tout métal

isolateur de vibrations à câble métallique pour équipement électrique

Isolateur antivibration à câbles

Lieu d'origine:

Chine

Nom de marque:

Kacise

Numéro de modèle:

GXB50-200

Nous contacter

Demandez un devis

Détails du produit

Longueur:

521mm

Largeur:

210 mm

Haut:

178 mm

Trous de montage:

M18

Fréquence de résonance:

5-10Hz

Distance du trou de montage extérieur/L1(mm):

378/377.8

Distance du trou de montage intérieur/L2(mm):

162/161.9

Déformation verticale maximale (mm):

67,3

Charge statique verticale (Kg):

2162

Rigidité statique verticale (Kg/mm):

346

Rigidité dynamique verticale (Kg/mm):

133,8

Déformation maximale à 45° (mm):

96.5

Charge statique à 45° (Kg):

1530

Rigidité statique à 45°(Kg/mm):

196,8

Rigidité dynamique à 45° (Kg/mm):

66,4

Déformation maximale de la suspension latérale (mm):

71.1

Charge statique suspendue latérale (Kg):

832

Rigidité statique pendante latérale (Kg/mm):

83,9

Rigidité suspension latérale (Kg/mm):

73,8

Matériel:

SS304

poids (kg):

Que ce soit pour prendre en charge la personnalisation du produit:

Oui

Mettre en évidence:

isolateur de câble métallique tout métal

isolateur de vibrations à câble métallique pour équipement électrique

Isolateur antivibration à câbles

Conditions de paiement et d'expédition

Quantité de commande min

Prix

négociable

Détails d'emballage

Carton

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

100+

Produits connexes

Isolateur de vibration par câble en acier inoxydable pour machines industrielles

Obtenez le meilleur prix

Isolateur de vibrations de câble métallique d'acier inoxydable de preuve de moisissure avec des ressorts de couple pour une fréquence de travail large

Obtenez le meilleur prix

Isolateur de vibration de câble en acier inoxydable anti-impact pour machines industrielles

Obtenez le meilleur prix

Isolateur de vibration de câble en acier inoxydable certifié ISO9001 pour l'absorption des chocs des machines industrielles durables

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Les isolants de câbles métalliques sont constitués de câbles hélicoïdaux en acier enfilés à travers des barres de maintien de haute résistance.Ces isolateurs de câbles offrent une protection supérieure contre les chocs et les vibrations pour les équipements et les produits sensiblesGrâce à leur construction durable, à leur résistance à la corrosion et à leur tolérance aux températures élevées, ces solutions d'isolation sont idéales pour de nombreuses applications dans un large éventail d'industries.

Graphique de taille du produit

Numéro du produit	Hauteur (mm)		Largeur ((mm)	Poids du produit ((kg)	Méthode d'installation	Taille du trou ((mm)	Taille du fil ((mm)	Conicité du contre-bourreau
Les données de l'échantillon doivent être présentées à l'autorité compétente.	178	± 6.35	210	24	A, B, C, D, E, S	Ø19,8 + 0,13- 0.38	Le M18X2.5	90°

Appuyez sur la feuille de données de l'essai de l'ajustement

Numéro de courbe	Numéro du produit	Charge statique	Déformation maximale (mm)	Rigidité par vibration Kv kN/m	Rigidité à l'impact Ks kN/m
1	Les données de l'échantillon doivent être présentées à l'autorité compétente.	21620	67.3	3468	1338

Fiche de données de l'essai de charge de la pression inclinée de 45°

Numéro de courbe	Numéro du produit	Charge statique	Déformation maximale (mm)	Rigidité par vibration Kv kN/m	Rigidité à l'impact Ks kN/m
1	Les données de l'échantillon doivent être présentées à l'autorité compétente.	15300	96.5	1968	664

Fiche de données de l'essai de roulement par cisaillement

Numéro de courbe	Numéro du produit	Charge statique	Déformation maximale (mm)	Rigidité par vibration Kv kN/m	Rigidité à l'impact Ks kN/m
1	Les données de l'échantillon doivent être présentées à l'autorité compétente.	8320	71.1	839	829

Les isolants de vibration par câbles ont les avantages suivants:

d'une épaisseur n'excédant pas 1 mm
Absorption des chocs à tous les niveaux
La fréquence de résonance est faible et l'effet d'absorption des chocs à basse fréquence est bon
Résistance à la corrosion, résistance à haute et basse température, peut continuer à fonctionner dans des environnements difficiles
Installation facile, sans entretien, longue durée de vie

Diagramme de la structure du produit

Guide pour l'installation d'un isolant à câbles

Avant l'installation, veuillez vérifier attentivement si le trou de montage correspond au trou de montage de l'isolateur de vibration, par exemple si le fil est le même, etc.
Le trou d'installation est propre, il n'y a pas de bosse, de rouille, de dommages et autres défauts.
Comme l'isolateur de vibrations est un composant élastique, il a besoin d'un peu d'espace mobile pour fonctionner.s'il vous plaît vérifier attentivement s'il y a un équipement affectant l'installation dans la partie d'installation et si l'espace mobile de l'isolateur vibratoire est suffisantVeuillez vérifier que l'isolateur vibratoire est en bon état et qu'il n'a pas de défauts avant son installation.
Préparez un tournevis et un marteau appropriés.
Installez d'abord l'isolateur sur des équipements lourds ou des équipements fixes, les vis d'installation n'ont pas besoin d'être serrées, de sorte que l'isolateur puisse être légèrement actif.
Installez le dispositif de connexion de l'autre côté de l'isolateur de vibration.vous pouvez déplacer l' isolateur de vibration ou utiliser un marteau pour aligner le trou de montage de l' isolateur de vibration avec le trou de montage de l' équipement, et puis enfoncer la vis de fixation.
Après fixation de la position de l'appareil, serrer toutes les vis de fixation.

Application du projet
