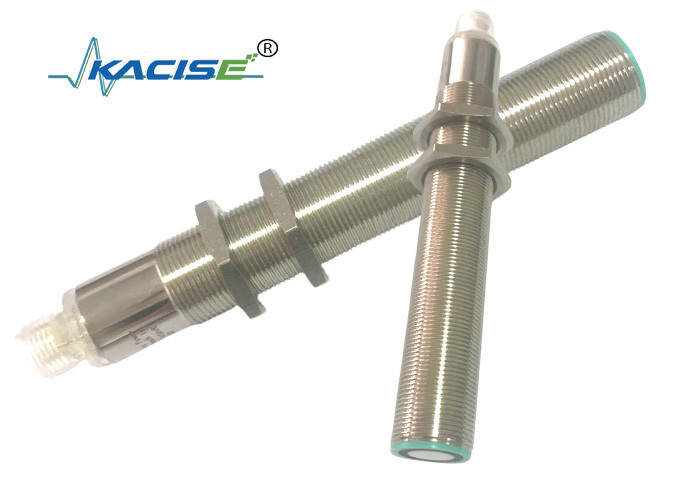

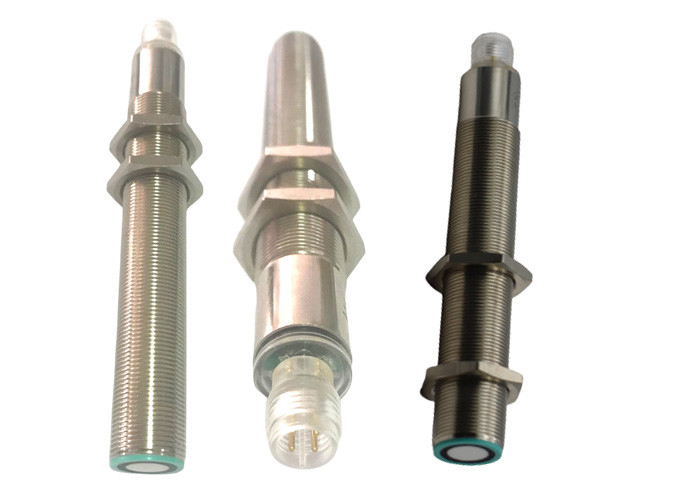

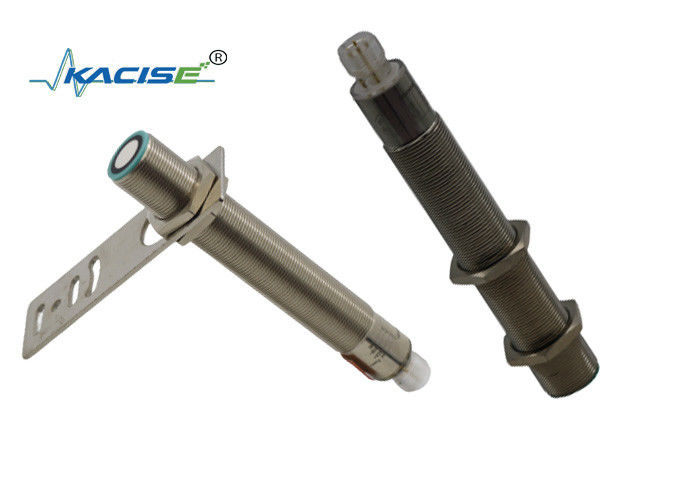

Jauge de niveau de liquide ultrasonique, Signal de sortie RS485, prix bas, capteur de niveau d'eau de réservoir ultrasonique
1. Paramètre
Spécifications générales
| Portée de détection |
100... 1000 mm |
| Zone inutilisable |
0 ... 100 mm |
| Plaque cible standard |
100 mm x 100 mm |
| Fréquence du transducteur |
environ 220 kHz |
| Délai de réponse |
env. 50 ms |
Indicateurs/moyens de commande
| LED bleue |
mise sous tension |
|
LED jaune
|
indication de l'état de commutation
clignotant : objet de fonction du programme détecté
|
|
LED rouge
|
Rouge permanent : Erreur Rouge, clignotant : fonction du programme, objet non détecté |
Spécifications électriques
| Tension de service UB |
15 ... 30 V CC, ondulation 10 %SS |
| Courant d'alimentation à vide I0 |
≤ 45 mA |
Saisir
| Type d'entrée |
1 entrée TEACH-IN |
|
plage de fonctionnement A1 : -UB ... +1 V, plage de fonctionnement A2 : +6 V ...+UB
|
| impédance d'entrée : > 4,7 kΩ ; Impulsion du programme TEACH-IN : ≥ 1 s |
Sortir
| Type de sortie |
1 sortie de commutation E4, NPN NO/NC, programmable |
| Courant assigné d'emploi Ie |
200 mA , protégé contre les courts-circuits/surcharges |
| Paramètre par défaut |
Point de commutation A1 : 70 mm Point de commutation A2 : 800 mm |
| Chute de tension |
≤ 2,5 V |
| Précision de répétition |
≤1 % |
| Fréquence de commutation f |
≤ 13 Hz |
| Plage d'hystérésis H |
2 % de la distance de travail réglée |
| Influence de la température |
±1,5 % de la valeur à pleine échelle |
Conditions ambiantes
| Température ambiante |
-25…70℃(248…343K) |
| Température de stockage |
-40…85℃(233…358K) |
Spécifications mécaniques
| Connexion |
Connecteur V1 (M12 × 1), 4 broches |
| Degré de protection |
IP67 |
| Matériau du boîtier |
laiton, nickelé |
| Transducteur |
mélange de résine époxy et de sphères de verre creuses ;
mousse polyuréthane, revêtement PBT
|
2.Dimensions
3. Interface électronique et définition des signaux
4. Description des fonctions du capteur
Ajuster le paramètre
Le capteur à ultrasons dispose d'une sortie de commutation avec deux points de commutation enseignables. Ceux-ci sont réglés en appliquant la tension d'alimentation - UB ou + UB à l'entrée TEACH-IN. La tension d'alimentation doit être appliquée à l'entrée TEACH-IN pendant au moins 1 s. Les LED indiquent si le capteur a reconnu la cible pendant la procédure TEACH-IN. Le point de commutation A1 est appris avec - UB, A2 avec +UB. Huit fonctions de sortie différentes peuvent être définies. Point de commutation, réglage de la distance uniquement après la mise sous tension. L'horloge interne peut garantir qu'elle ne peut pas être modifiée après 5 minutes lors de la mise sous tension. Si vous souhaitez modifier le point de commutation, l'utilisateur ne peut définir la distance demandée qu'après le redémarrage de l'alimentation.
Mode fenêtre TEACH-IN, fonction normalement ouverte
- Régler la cible à proximité du point de commutation
- Point de commutation TEACH-IN A1 avec - UB
- Définir la cible sur un point de commutation éloigné
- TEACH-IN point de commutation A2 avec + UB
Mode fenêtre TEACH-IN, fonction normalement fermée
- Définir la cible sur un point de commutation éloigné
- Point de commutation TEACH-IN A2 avec - UB
- Régler la cible à proximité du point de commutation
- Point de commutation TEACH-IN A1 avec + UB
Point de commutation TEACH-IN, fonction normalement ouvert
- Régler la cible à proximité du point de commutation
- Point de commutation TEACH-IN A1 avec - UB
- Couvrir le capteur avec la main ou retirer tous les objets
de la plage de détection
-Point de commutation TEACH-IN A2 avec + UB
Point de commutation TEACH-IN, fonction normalement fermée
- Couvrir le capteur avec la main ou retirer tout
objets à portée de détection
- Point de commutation TEACH-IN A2 avec - UB
- Régler la cible à proximité du point de commutation
- Point de commutation TEACH-IN A1 avec + UB
TEAC-IN grand intervalle d'hystérésis, mode normalement ouvert
- Régler la cible à proximité du point de commutation
- Point de commutation TEACH-IN A1 avec + UB
- Définir la cible sur un point de commutation éloigné
- Point de commutation TEACH-IN A2 avec - UB
TEAC-IN grand intervalle d'hystérésis, mode normalement fermé
- Définir la cible sur un point de commutation éloigné
- TEACH-IN point de commutation A2 avec + UB
- Régler la cible à proximité du point de commutation
- Point de commutation TEACH-IN A1 avec - UB
TEACH-IN détection de présence d'objets mode normalement ouvert
- Couvrir le capteur avec la main ou retirer tous les objets
plage de détection
- Point de commutation TEACH-IN A2 avec - UB
- Couvrir le capteur avec la main ou retirer tous les objets
plage de détection
- TEACH-IN point de commutation A2 avec + UB
TEACH-IN détection de présence d'objets mode normalement fermé
- Couvrir le capteur avec la main ou retirer tous les objets de la plage de détection
- Point de commutation TEACH-IN A2 avec +UB
- Couvrir le capteur avec la main ou retirer tous les objets de la plage de détection
- Point de commutation TEACH-IN A2 avec -UB
Réglage par défaut du point de commutation
A1 = plage aveugle, A2 = distance nominale
| Écrans LED |
| Affichages en fonction du mode de fonctionnement |
LED rouge |
LED jaune |
|
Point de commutation TEACH-IN
Objet détecté
Aucun objet détecté
Objet incertain (TEACH-IN invalide)
|
éteint clignote allumé
|
s'éteint
désactivé
|
| Fonctionnement normal |
désactivé |
État de commutation |
| Faute |
sur |
État précédent |
5. Conditions d'installation
Si le capteur est installé à une température ambiante inférieure à 0 ℃, il devrait bien respecter les mesures de protection. En cas de montage direct du capteur dans un trou traversant à l'aide des écrous en acier, il doit être fixé au milieu du filetage du boîtier.
