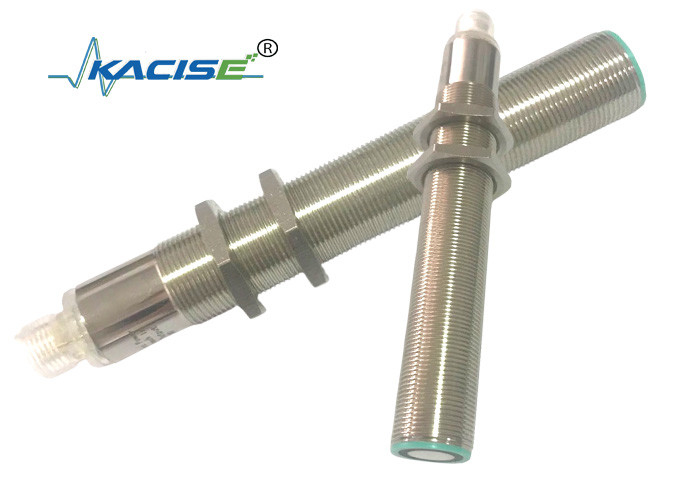

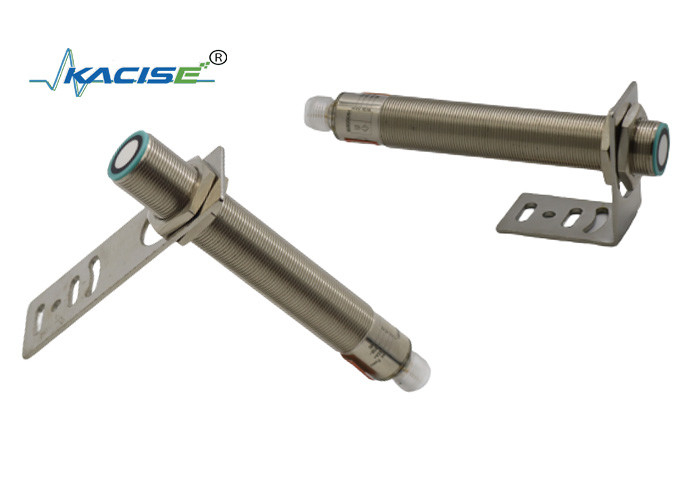

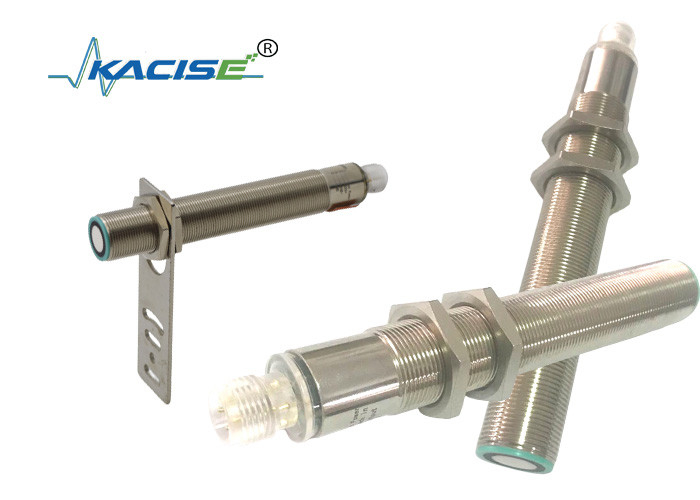

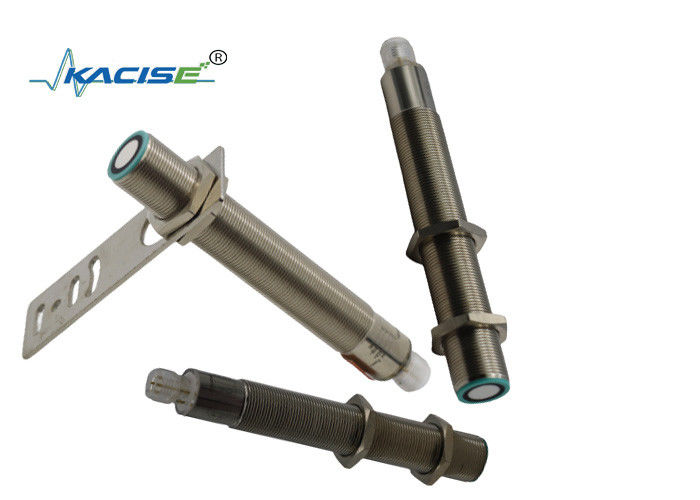

Capteur de niveau ultrasonique de sortie RS485 avec une plage de détection de 50 mm à 1000 mm et une protection IP67 pour la surveillance des réservoirs de liquide

Le capteur ultrasonique dispose d'une sortie de commutateur avec deux points de commutation instructibles.La tension d'alimentation doit être appliquée à l'entrée TEACH-IN pendant au moins 1 s.Les LED indiquent si le capteur a reconnu la cible pendant la procédure TEACH-IN. Le point de commutation A1 est enseigné avec - UB, A2 avec + UB. Huit fonctions de sortie différentes peuvent être réglées.Point de commutationSi vous voulez changer le point de commutation, vous pouvez changer le temps de commutation.l'utilisateur ne peut définir la distance de demande qu'après le redémarrage de l'alimentation.

Mode fenêtre TEACH-IN, fonctionnalité normalement ouverte
- Mettez la cible à proximité du point de commutation.
- point de commutation TEACH-IN A1 avec - UB
- Mettez la cible au point de commutation.
- Point de commutation TEACH-IN A2 avec + UB
Mode fenêtre TEACH-IN, fonction normalement fermée
- Mettez la cible au point de commutation.
- point de commutation TEACH-IN A2 avec
- Mettez la cible à proximité du point de commutation.
- Point de commutation TEACH-IN A1 avec + UB
Point de commutation TEACH-IN, fonction normalement ouverte
- Mettez la cible à proximité du point de commutation.
- point de commutation TEACH-IN A1 avec - UB
- Couvrez le capteur à la main ou retirez tous les objets
depuis la portée de détection
- point de commutation TEACH-IN A2 avec + UB
Point de commutation TEACH-IN, fonction normalement fermée
- Couvrez le capteur à la main ou retirez tout
objets hors de la portée de détection
- point de commutation TEACH-IN A2 avec
- Mettez la cible à proximité du point de commutation.
- Point de commutation TEACH-IN A1 avec + UB
TEAC-IN large intervalle d'hystérésis, en mode normalement ouvert
- Mettez la cible à proximité du point de commutation.
- Point de commutation TEACH-IN A1 avec + UB
- Mettez la cible au point de commutation.
- point de commutation TEACH-IN A2 avec
TEAC-IN large hystérésis intervalle, mode normalement fermé
- Mettez la cible au point de commutation.
- Point de commutation TEACH-IN A2 avec + UB
- Mettez la cible à proximité du point de commutation.
- point de commutation TEACH-IN A1 avec - UB
Détection par TEACH-IN de la présence d'objets en mode normalement ouvert
- Couvrez le capteur à la main ou retirez tous les objets de
portée de détection
- point de commutation TEACH-IN A2 avec
- Couvrez le capteur à la main ou retirez tous les objets de
portée de détection
- Point de commutation TEACH-IN A2 avec + UB
Détection de la présence d'objets par TEACH-IN en mode normalement fermé
- Couvrir le capteur à la main ou retirer tous les objets de la portée de détection
- Point de commutation A2 avec +UB
- Couvrir le capteur à la main ou retirer tous les objets de la portée de détection
- point de commutation A2 avec -UB
Réglage par défaut du point de commutation
A1 = plage aveugle, A2 = distance nominale

Si le capteur est installé à une température ambiante inférieure à 0°C, il devrait bien fonctionner sur les mesures de protection.il doit être fixé au milieu du fil de boîtier.
