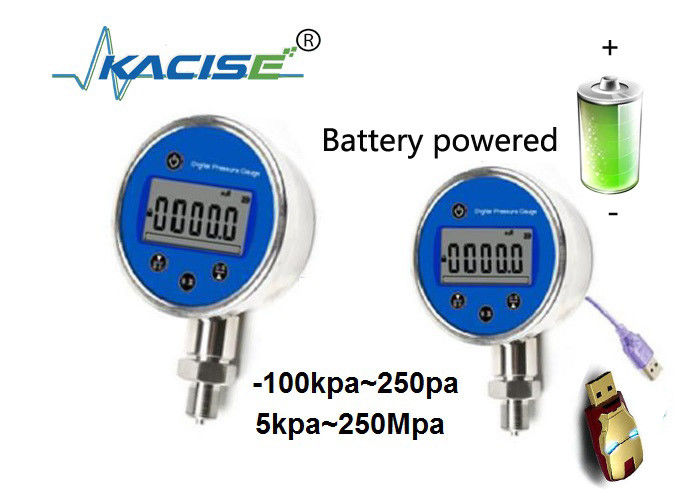

IP66 jaugeur de pression numérique à batterie rechargeable avec capteur de pression de haute précision et enregistreur de données

1. Aperçu

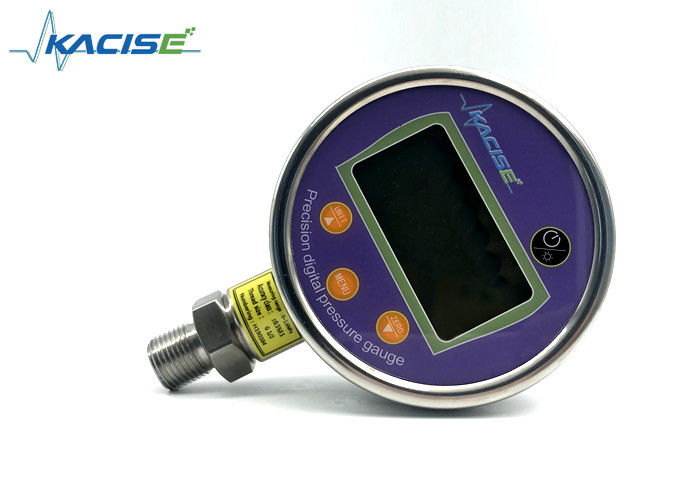

Le manomètre numérique de précision KPG201C utilise un circuit intégré à grande échelle de haute précision et de faible puissance comme dispositif principal, qui est principalement composé d'une puce de mesure de haute précision, d'un circuit de protection de charge de batterie, d'un capteur et d'un circuit de traitement du signal.

Le produit utilise un microprocesseur pour compenser et corriger automatiquement la dérive du zéro de l'instrument, la non-linéarité, etc., et utilise des dispositifs hautes performances tels que des capteurs de pression à haute stabilité pour garantir la précision et la fiabilité de l'instrument. Le compteur peut définir lui-même divers paramètres de fonction, l'application est flexible et diverses fonctions peuvent être sélectionnées. Jusqu'à 11 000 données peuvent être stockées et la durée de stockage peut être définie par elle-même.

2. Caractéristiques

1. Divers paramètres peuvent être définis en fonction des besoins de l'utilisateur à tout moment et en tout lieu, et l'application est flexible et pratique.
2. Les manomètres à fonction spéciale peuvent être personnalisés en fonction des besoins de l'utilisateur.
3. Le logiciel effectue une compensation de température avec une haute précision et une large température de fonctionnement.

3. Paramètres

4. Panneau d'affichage et touches

1, description du bouton

• Bouton « Power » : <1> Il permet d'allumer et d'éteindre le manomètre ;
• <2> Quittez l'interface de configuration.
• Bouton « Menu » : <1> Appuyez longuement pour accéder à l'interface de mot de passe ;
• <2> Appuyez brièvement pour entrer dans l'état de communication.
• Bouton « Zéro » : <1> Appuyez sur ce bouton pour corriger automatiquement la pression de décalage zéro ;
• <2> Réglez la fonction d'interface vers le bas.
• Bouton « Rétroéclairage » : <1> Appuyez brièvement pour allumer et éteindre l'arrière-plan ;
• <2> Fonction Up dans l'interface de configuration ;
• <3> Appuyez longuement pour entrer et sortir de l'état de stockage.

2. Description de l'affichage

5. Calibrage

Si l'affichage de la pression est inexact et qu'un étalonnage de la pression est nécessaire, contactez l'entreprise et expliquez-le au professionnel.

Remarque : les non-professionnels ne sont pas autorisés à calibrer le manomètre pour éviter de graves dommages au manomètre.

6. Utilisation des fonctions de base

1. Allumer et éteindre

Appuyez brièvement sur « power » pour allumer et éteindre la jauge. Après la mise sous tension, l'écran affichera la plage du manomètre.

2. Rétroéclairage allumé et éteint

Appuyez brièvement sur « unité » pour allumer/éteindre le rétroéclairage et la couleur est blanche. Le rétroéclairage s'éteint automatiquement après 5 secondes.

3. Pression claire

Appuyez sur l'orifice de pression du manomètre vers l'atmosphère. Si la valeur de mesure de pression actuelle se situe dans la plage d'étalonnage zéro, appuyez sur « zéro » pour effacer la valeur mesurée. En cas de succès, « CAL-0 » s'affichera.

4. Enregistrement des données

Appuyez et maintenez « unité » pendant environ 5 secondes pour démarrer/arrêter la fonction d'enregistrement des données du manomètre. Voir la description de l'affichage, si la marque de stockage est affichée, cela signifie qu'il est actuellement en état de stockage, sinon il ne sera pas stocké. Si le stockage est plein, le manomètre affichera « FULL ».

Remarque : L'état de stockage est automatiquement quitté après le redémarrage.

5.Communications

Avant de communiquer, connectez d'abord le manomètre à l'ordinateur, puis appuyez sur le bouton menu pour accéder à l'opération USB initiale. Si « OK » s'affiche, le logiciel informatique sera ouvert pour l'étape suivante. Si "LOAD" s'affiche pendant quelques secondes, puis "ERR-C" s'affiche pendant quelques secondes puis revient à l'interface normale, alors il échoue. À ce moment, vous pouvez changer la ligne de communication ou redémarrer le manomètre pour qu'il fonctionne à nouveau. Une fois le transfert de données terminé, appuyez sur la touche Ouvrir pour revenir à l'interface normale.

Remarque : après être entré dans l'état de communication, le manomètre quittera automatiquement l'état de stockage.

7. Instructions du menu de configuration

1). entrer dans le menu

Avant d'accéder au menu de configuration, vous devez entrer votre mot de passe et le mot de passe est « 503 ». La méthode de fonctionnement est la suivante :

1. Appuyez et maintenez enfoncé le bouton de menu pendant environ 5 secondes, l'écran affiche l'interface de saisie du mot de passe « P--- » ; le mot de passe est saisi de gauche à droite ;

2. Lors de la saisie, la touche haut est le chiffre +, la touche bas est le chiffre -, la touche menu est déterminée par le chiffre et le mot de passe « 503 » est saisi afin d'accéder à l'interface de configuration.

Remarque : Si le mot de passe est mal saisi, « Err-0 » s'affichera et reviendra à l'interface normale.

2). définir les options du menu

Il y a 2 options dans le menu de configuration, à savoir :

• 1-Int
• 2 modules

Expliquez comme suit :

1. <1-Int> Exécutez cet élément pour définir l'intervalle de stockage ;
2. <2-Mod> Exécutez cet élément pour définir le mode du manomètre.

Appuyez sur les touches « rétroéclairage » et « zéro » pour sélectionner les deux options ci-dessus, appuyez sur le bouton « Menu » pour entrer les paramètres de l'élément sélectionné et appuyez sur le bouton « Arrêt » pour revenir à l'interface normale.

3). définir l'intervalle de stockage

Après avoir accédé à cette interface, la durée actuelle de l'intervalle de stockage (en secondes) est affichée. Appuyez sur le bouton « Menu », le premier chiffre clignote, appuyez sur les touches « Rétroéclairage » et « Corriger le zéro » pour ajouter/soustraire le numéro. Le premier bit est défini. Après cela, appuyez sur le bouton « Menu » pour accéder au deuxième paramètre. Une fois le réglage terminé, si le numéro est compris entre (1 et 7 200), il sera stocké et reviendra à l'interface précédente. A ce moment, le réglage est terminé. S'il est en dehors de la plage, il sera affiché. "Err-0" et retour à l'interface précédente, qui est toujours les dernières données de réglage. Appuyez à tout moment sur le bouton « Arrêter » pour quitter l'opération en cours et revenir à l'écran précédent.

Remarque : La vitesse de mesure par défaut de l'instrument est de 0010 (10 secondes une fois).

4). réglage des modes

Après être entré dans cette interface, le mode actuel s'affiche. Appuyez sur « Rétroéclairage » ou « Zéro » pour changer de mode. Après la sélection, appuyez sur le bouton « Menu » pour terminer le réglage et revenir à l'interface précédente.

Sélectionnez Mod1, la fréquence d'échantillonnage de pression du manomètre est de 1 seconde ;

Sélectionnez Mod2, la fréquence d'échantillonnage de pression du manomètre est l'intervalle de stockage défini.

La flèche vers le haut est l'indicateur de mode, qui est affiché comme Mod2 et non comme Mod1.

Dans des circonstances normales, si vous souhaitez vérifier le manomètre, vous pouvez utiliser Mod1. La fréquence d'échantillonnage de pression du Mod2 est liée à l'intervalle de stockage défini.

Remarque : lors de l'utilisation de la fonction de stockage, il est recommandé d'utiliser Mod2 pour prolonger la durée de vie de la batterie. Le mode dispose d'une fonction de sauvegarde automatique et entre automatiquement en mode de réglage avant le dernier arrêt après le redémarrage.

8. Fonctionnement de la fonction de stockage

1. suppression de données

   Après avoir entré l'interface de saisie du mot de passe, entrez le mot de passe « 600 », appuyez sur le bouton « Menu », le manomètre affiche « OK », la suppression des données est terminée et l'interface normale est renvoyée.

2. voir l'heure

   Après avoir entré l'interface de saisie du mot de passe, entrez le mot de passe « 601 », le manomètre affichera tour à tour « année-mois-jour-heure-minute-seconde » et reviendra automatiquement à l'interface normale.

3. afficher le nombre d'enregistrements

   Après avoir entré l'interface de saisie du mot de passe, entrez le mot de passe « 602 », le manomètre affichera le nombre de données actuellement stockées et reviendra automatiquement à l'interface normale.

9. Installation et entretien

1. installation

   1. Le compteur doit être installé dans un plan horizontal vertical.
   2. Faites attention à l'adaptation de la plage de pression lors de l'utilisation avec une pompe à pression ou d'autres instruments.
   3. À pression 0, si l'affichage du manomètre numérique n'est pas 0, afin de garantir la précision de la mesure, veuillez utiliser le bouton « Zéro » pour effectuer l'étalonnage du zéro.
   4. Avant d'installer le compteur numérique sur l'appareil, vérifiez si l'en-tête est propre. Gardez le tube propre pendant l'utilisation.

2. entretien

   1. L'instrument est un instrument de mesure de haute précision, qui doit être sélectionné dans la circulation de l'air, facile à observer, facile à entretenir et à utiliser.
   2. Bien que le manomètre numérique puisse surpression 1,2 fois pendant l'utilisation, cela affectera la précision de la mesure et endommagera l'instrument. Il est recommandé à l'utilisateur d'utiliser le compteur en fonction de la plage.
   3. Lorsque l'écran LCD du manomètre numérique de précision indique que la tension de la batterie est un espace, veuillez la charger immédiatement pour assurer le fonctionnement normal de la mesure. Arrêté lors du chargement, le temps de chargement est de 3 à 4 heures.
