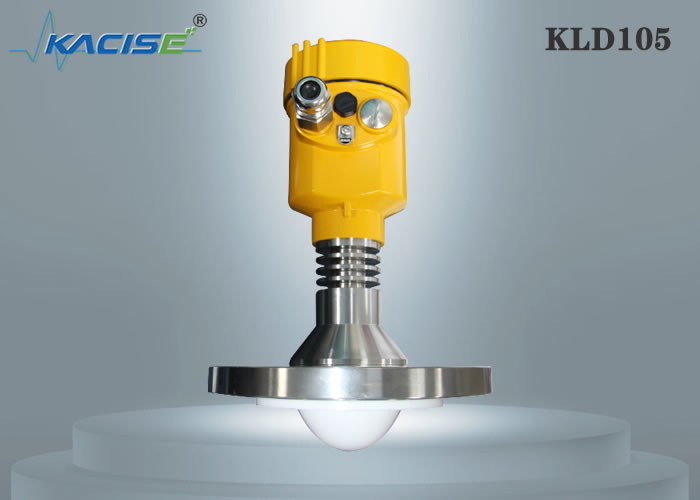

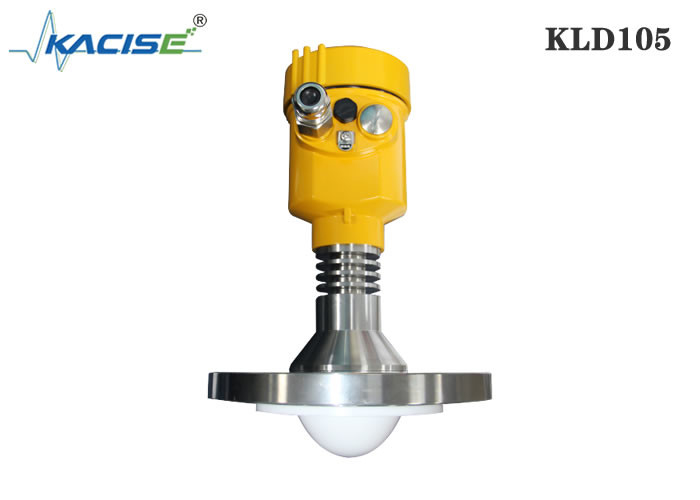

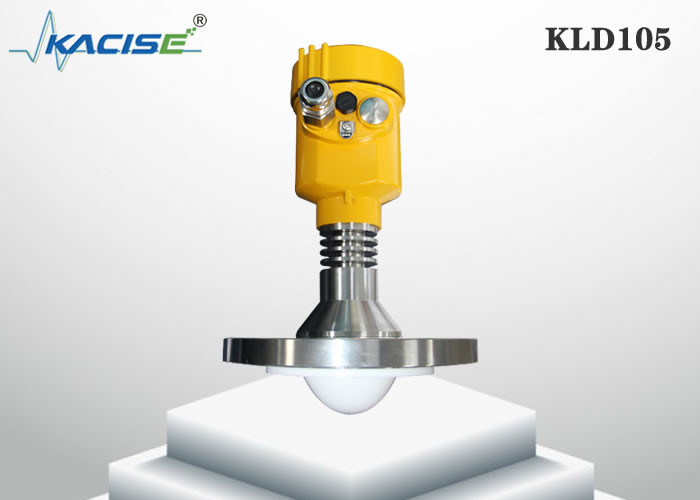

Indicateur de niveau de niveau de l'eau de mètre de réservoir ultrasonique du radar KLD105

mètre de niveau de radar de 80G FM

Principe :
Le principe général de l'indicateur de niveau de radar à ondes entretenues de FM est que le radar émet les ondes électromagnétiques sur le dessus du réservoir, et les ondes électromagnétiques sont reçues par le radar après avoir été reflété par le milieu. Le δf de différence de fréquence entre le signal reçu et le signal transmis est proportionnel à la distance R de la surface du milieu : R=C (vitesse) *δf () de différence de fréquence/2/K (pente de modulation de fréquence). Puisque la vitesse de la lumière C et la pente K de modulation de fréquence sont connues, on peut estimer que le δf de différence de fréquence obtient la distance R de la position d'installation de radar à la surface du matériau, et puis par toute la taille connue du réservoir, soustraient la distance spatiale du radar à la surface du matériau (désignée sous le nom de la taille vide) pour obtenir la taille du niveau matériel.

Caractéristique :
1. radar à ondes millimétriques, avec une exactitude de mesure de jusqu'à ±1mm, et un angle mort minimum de 0.1m.
2. La taille plus petite d'antenne satisfait la mesure des conditions de travail.
3. un grand choix d'antennes lenticulaires, de plus petit angle de lancement, d'énergie plus concentrée, un signal plus fort d'écho, dans les mêmes conditions industrielles et d'extraction, comparées à d'autres produits de radar ont une fiabilité plus élevée.
4. Avec une pénétration plus forte, il peut être employé normalement même s'il y a adhérence et de condensation.
5. La gamme dynamique de signal est plus étendue, et la mesure du bas milieu de constante diélectrique est plus stable.
6. un grand choix de modes de mesure, le temps de réaction de radar dans le mode rapide de mesure est moins que 1S.

Paramètre technique

Taille de produit (unité : millimètre)

Application de champ
