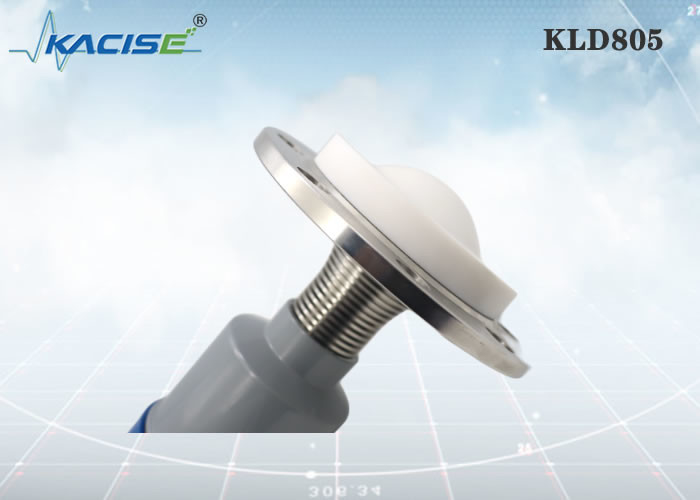

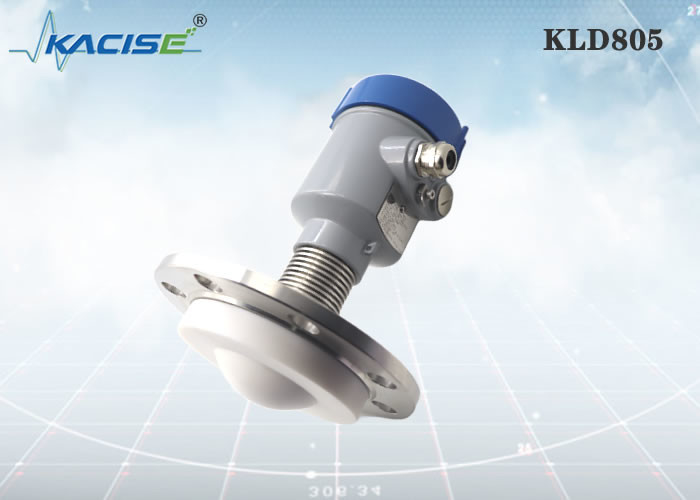

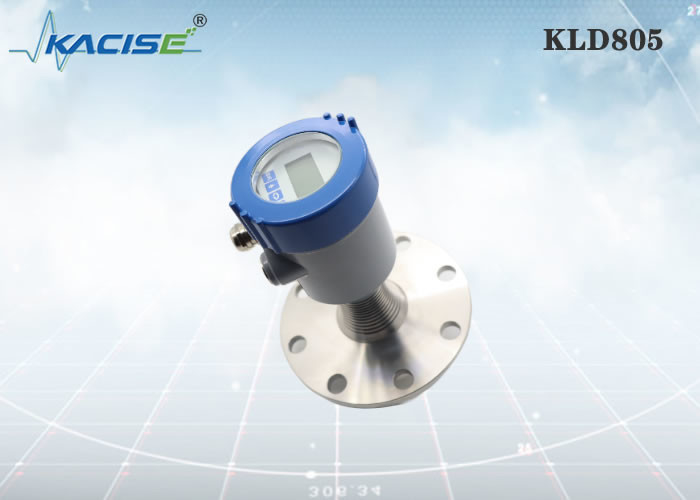

Transmetteur de niveau radar KLD805 80 GHz pour liquide corrosif fort avec une précision de ± 1 mm et technologie FMCW

La jauge de niveau radar 80G de la série KLD800 adopte la technologie à ondes continues modulées en fréquence (FMCW). L'antenne émet un signal radar FM haute fréquence et la fréquence du signal radar augmente linéairement. Le signal radar émis est reçu par la même antenne après avoir été réfléchi par le milieu mesuré. Dans le même temps, la différence de fréquence entre la fréquence du signal transmis et la fréquence du signal reçu est proportionnelle à la distance mesurée. Le signal de différence de fréquence collecté est soumis à une transformée de Fourier rapide (FFT) pour obtenir le spectre de l'écho réfléchi, et la distance jusqu'à la cible à mesurer est calculée sur cette base.

• Radar à ondes millimétriques, la précision de mesure peut atteindre jusqu'à ± 2 mm et la zone aveugle de mesure minimale est de 0,05 m.
• La taille de l'antenne plus petite permet de mesurer davantage de conditions de travail.
• Une variété d'antennes à lentilles, des angles de lancement plus petits, une énergie plus concentrée, des signaux d'écho plus forts et une fiabilité supérieure à celle des autres produits radar dans les mêmes conditions industrielles et minières.
• Il a une pénétration plus forte et peut être utilisé normalement en cas d'adhérence et de condensation.
• La plage de signal dynamique est plus large et la mesure des supports à faible constante diélectrique est plus stable.
• Plusieurs modes de mesure, réponse radar en mode de mesure rapide.

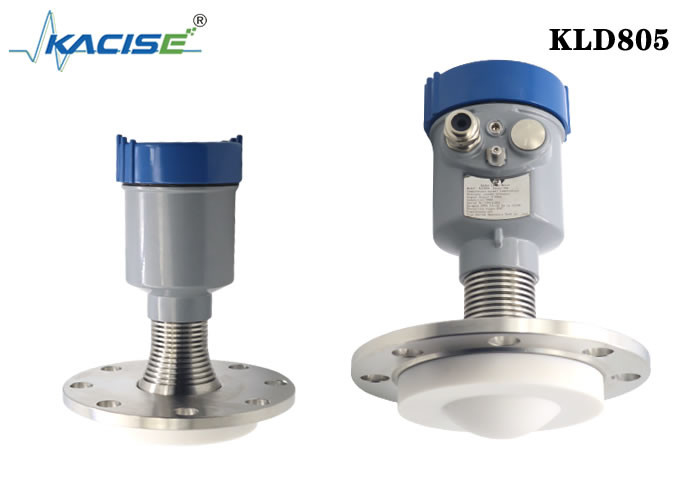

KLD805

Milieu : liquide fortement corrosif, vapeur, mousse, haute température. et haute pression Plage de mesure : 0,1 m ~ 10/20/30/60/100 m Raccordement process : bride ≥ DN80 Température de processus : -40 ～ 200 ℃ Pression de processus : -0,1 ～ 2,5 MPa Taille de l'antenne : antenne à objectif de 76 mm (selon la taille de la bride) Matériau de l'antenne : PTFE/remplissage global Précision : ±1 mm Classe de protection : IP67 Fréquence centrale : 80 GHz Angle de lancement : 3° Alimentation: deux fils/DC24V quatre fils/DC12 ~ 24 V Boîtier : aluminium / plastique / acier inoxydable Sortie de signal : deux fils /4...20 mA/protocole HART quatre fils 4...20 mA/RS485 Modbus

Lors de l'installation par bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.

① plan de référence

② centre du vaisseau ou axe de symétrie

Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des palettes d'agitation, etc.

Dans des conditions de travail extrêmement complexes, l'instrument peut fonctionner normalement s'il n'y a aucun obstacle dans la zone d'un rayon de 20 cm centrée sur le point d'installation.

Schéma de connexion de l'installation :

La hauteur maximale de la bobine d'installation H max dépend du diamètre de la bobine d'installation D et de la taille de l'angle de lancement du produit.

Une connexion d'installation trop longue affectera les performances du radar.

Unité en mm :

Unité en mm :
