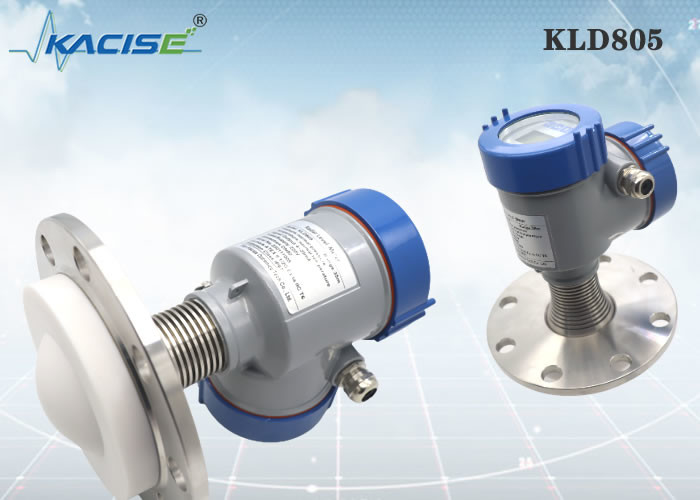

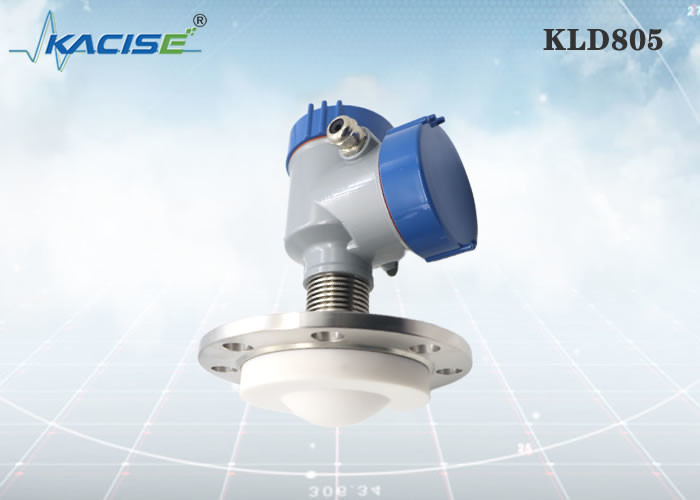

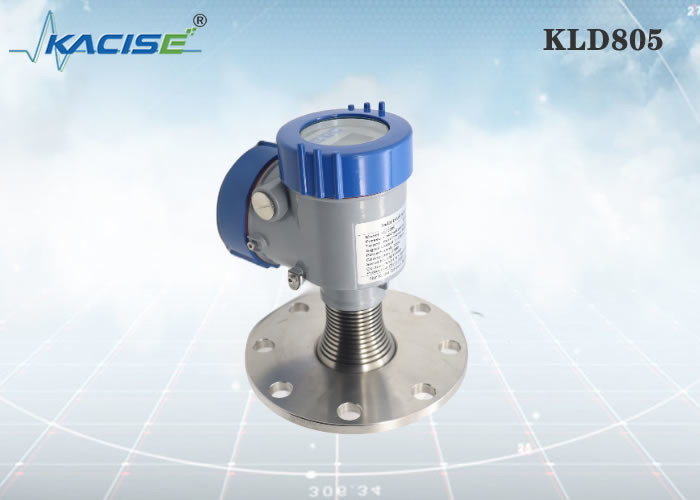

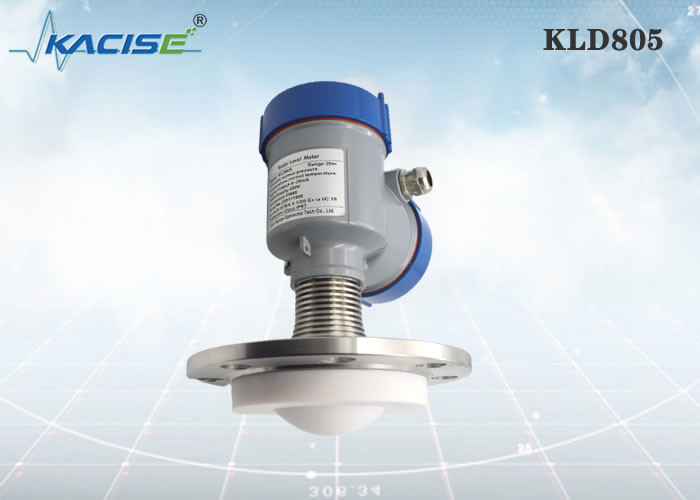

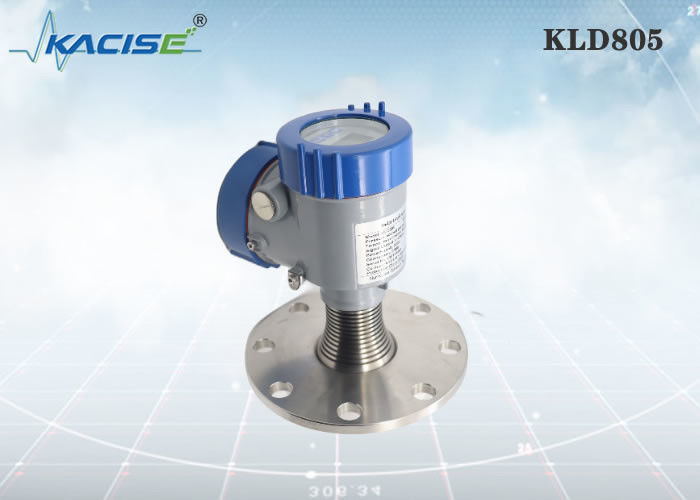

Sensor de niveau de radar FM KLD805 80G
Introduction au projet
Le compteur de niveau radar Apure fonctionne à 76-81 GHz, qui a une portée de mesure maximale de 100 m et une zone aveugle minimale de 10 cm. Il prend en charge les applications à 4 fils et à 2 fils.
Sa fréquence de fonctionnement plus élevée et sa longueur d'onde plus courte le rendent idéal pour les applications solides, y compris celles avec une poussière extrême et des températures élevées jusqu'à + 200 °C.Le radar se compose d'un circuit électronique couplé à une antenne de lentille et une bride pour un positionnement rapide et facile.
Caractéristique
Matériau PTFE: hydrophobe, inhumidifiant, à haute densité et résistant aux températures élevées.
Avantages de l'utilisation de composés remplis de PTFE
• les personnes âgées Excellente résistance chimique
• les personnes âgées Large gamme de température de fonctionnement
• les personnes âgées Excellentes propriétés diélectriques
• les personnes âgées Non collant, faible frottement
• les personnes âgées Aucune fragilité ou vieillissement
• les personnes âgées Une finition de surface lisse peut être obtenue
• les personnes âgées Ne pas mouiller
• les personnes âgées Protection contre la corrosion exceptionnelle
• les personnes âgées Isolement électrique
• les personnes âgées Haute stabilité thermique et résistance aux flammes
• les personnes âgées Résistance aux intempéries
• les personnes âgées Conformité au niveau alimentaire
|
Le numéro de série:
|
Moyen: liquide fortement corrosif, vapeur, mousse,
température élevée. et haute pression
Plage de mesure: 0,1 m à 10/20/30/60/100 m
Connexion par procédé: bride ≥ DN80
Température du procédé: -40 ≈ 200°C
Pression du procédé: -0,1 à 2,5 MPa
Taille de l'antenne: antenne de lentille de 76 mm (selon la taille de la bride)
Matériau de l'antenne: PTFE/remplissage global
Précision: ± 1 mm
Classe de protection: IP67
Fréquence centrale: 80 GHz
Angle de lancement: 3°
L'alimentation électrique: à deux fils /DC24V
à quatre fils /DC12~24V
à quatre fils /AC220V
Encastrement: aluminium / plastique / acier inoxydable
Sortie de signal: deux fils /4...20mA/protocole HART
à quatre fils 4...20mA/ RS485 Modbus
|
Installation
1.Installation de la bride
Lorsque l'on utilise une installation de bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.
① plan de référence
② centre du récipient ou axe de symétrie
2Installation de levage
Exigences relatives à l'installation
Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des pagaies agitant, etc.
Dans des conditions de travail extrêmement complexes, l'instrument peut fonctionner normalement s'il n'y a pas d'obstacle dans la zone d'un rayon de 20 cm centrée sur le point d'installation.
Diagramme de connexion de l'installation:
La hauteur maximale de la bobine de montage H max dépend du diamètre de la bobine de montage D et de la taille de l'angle de lancement du produit.
Une connexion trop longue affectera les performances du radar.
Les dimensions
Dimension du boîtier
Unité en mm:
