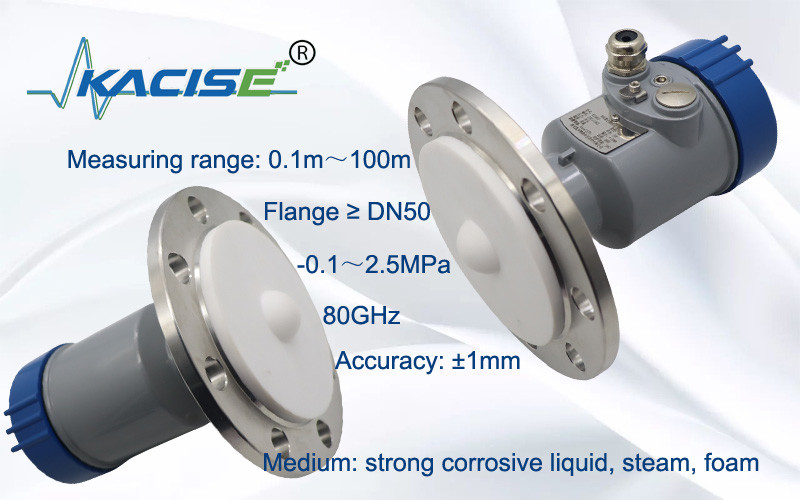

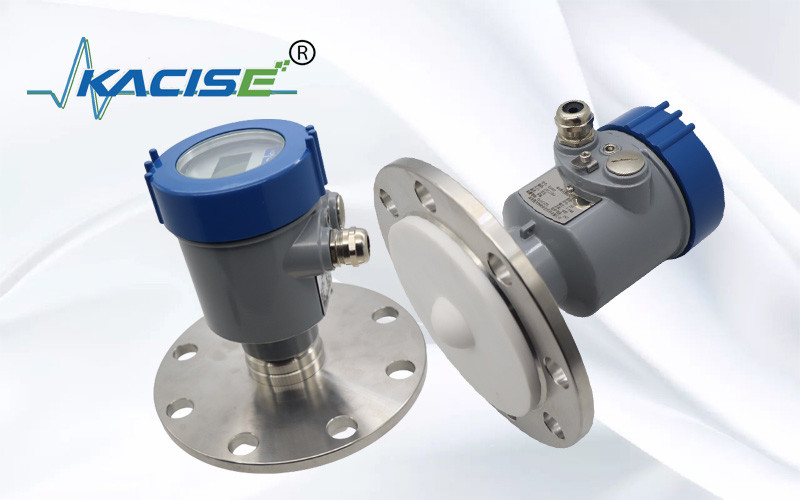

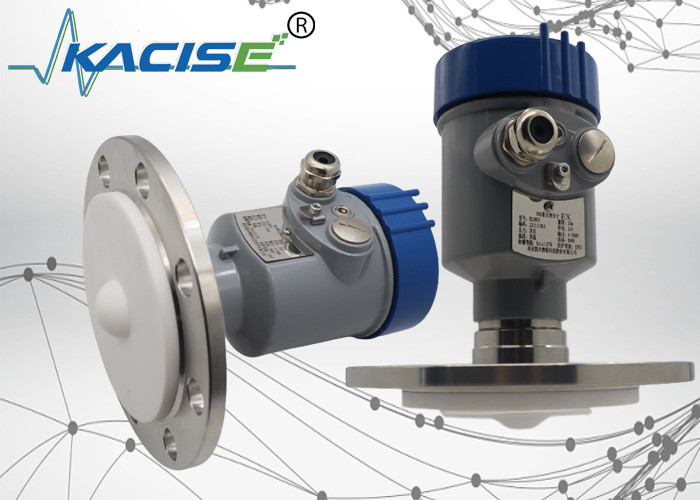

Émetteur de niveau de radar réglable de fréquence 80 GHz OEM avec Exia IIC T6 Ga/Exd ia IIC T6 Gb à l'épreuve des explosions et protection IP67

L'émetteur de niveau de radar 80G réglable est un appareil remarquable dans le domaine de la mesure du niveau.ce qui lui permet de s'adapter à divers scénarios d'application avec une grande précisionCet émetteur est conçu avec une technologie radar avancée qui émet des ondes électromagnétiques pour détecter le niveau des substances.même dans des environnements industriels difficilesSa fonction de fréquence réglable lui donne la souplesse nécessaire pour manipuler différents matériaux et géométries de réservoirs.Il aide les industries à optimiser les processus de production., gérer l'inventaire plus efficacement et assurer la sécurité et l'efficacité des opérations.

L'antenne radar transmet une pulsation de micro-ondes étroite qui sera réfléchie à nouveau lorsqu'elle atteindra la surface du milieu testé, puis reçue à nouveau par le système d'antenne.Les signaux doivent être transmis au circuit électrique et ensuite convertis en signaux de niveau.Comme la vitesse de transmission du micro-ondes est si rapide, le temps nécessaire pour la transmission du micro-ondes à la surface du milieu testé et ensuite reflété est presque nul.

• Radar à ondes millimétriques, la précision de mesure peut atteindre jusqu'à ±2 mm et la zone aveugle minimale de mesure est de 0,05 m.
• La taille plus petite de l'antenne permet de mesurer plus de conditions de travail.
• Une variété d'antennes de lentilles, des angles de lancement plus petits, une énergie plus concentrée, des signaux d'écho plus forts et une fiabilité plus élevée que les autres produits radar dans les mêmes conditions industrielles et minières.
• Il a une pénétration plus forte et peut être utilisé normalement en cas d'adhérence et de condensation.
• La plage de signaux dynamiques est plus large et la mesure des milieux à faible constante diélectrique est plus stable.
• Mode de mesure multiple, réponse radar en mode de mesure rapide

Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des pagaies agitant, etc.

Énergie
(4 ¢ 20) mA/HART ((2 fils)
L'alimentation électrique et le signal de courant de sortie partagent un câble blindé à deux cœurs.
(4 ′20) mA ((4 fils/6 fils)
L'alimentation électrique doit être alimentée séparément,et un câble blindé à quatre cœurs est utilisé pour l'alimentation et le signal de courant (le signal de courant et l'interface RS485 peuvent être sortis en même temps, et un câble blindé à six noyaux est requis pour la sortie simultanée).
Le système de transmission de l'électricité est utilisé.
L'alimentation électrique doit être alimentée séparément, et un câble blindé à quatre cœurs est utilisé pour l'alimentation électrique et le signal numérique.,et un câble blindé à six cœurs est requis pour la sortie simultanée).

Veuillez respecter les prescriptions de la réglementation locale sur les installations électriques.Toutes les opérations sur les composants électriques de l'instrument doivent être effectuées par des professionnels formés.Veuillez vérifier la plaque d'immatriculation de l'instrument pour vous assurer que le cahier des charges du produit répond à vos exigences.Veuillez vous assurer que la tension d'alimentation est conforme aux prescriptions figurant sur la plaque d'étiquette de l'instrument.

Cet instrument satisfait pleinement aux prescriptions de la classe de protection IP66/67, veuillez veiller à l'étanchéité de la tête d'étanchéité du câble.

Comment s'assurer que l'installation est conforme aux exigences de la norme IP67:

• Assurez-vous que la tête d'étanchéité n'est pas endommagée.
• Assurez-vous que le câble n'est pas endommagé.
• Veuillez vous assurer que les câbles utilisés satisfont aux exigences de la réglementation sur les connexions électriques.
• Avant d'entrer dans l'interface électrique, pliez le câble vers le bas pour s'assurer que l'eau ne s'écoule pas dans le boîtier, voir 1
• Veuillez resserrer la glande du câble, voir 2
• Veuillez brancher l'interface électrique non utilisée par une prise à vide, voir 3

Angle du faisceau
L'angle de faisceau est l'angle de faisceau auquel la densité d'énergie de l'onde radar atteint la moitié de sa valeur maximale (3 dB de largeur).Les micro-ondes émettent des signaux hors de la portée du faisceau et peuvent être réfléchies par des objets interférant..

Plus la taille de l'antenne est grande et plus l'angle α du faisceau est petit, moins d'échos d'interférence seront générés.
Pour des mesures plus précises, évitez d'installer des dispositifs internes (comme des interrupteurs de limite, des capteurs de température, des bases, des anneaux sous vide, des bobines de chauffage, des déflecteurs, etc.).) dans la plage du faisceau de signal.
