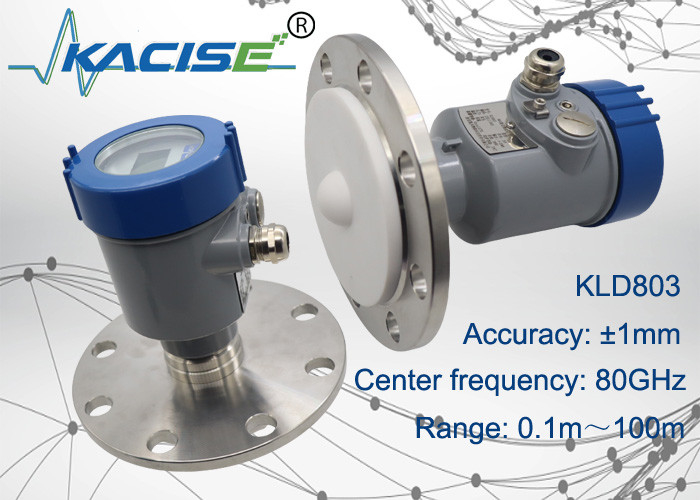

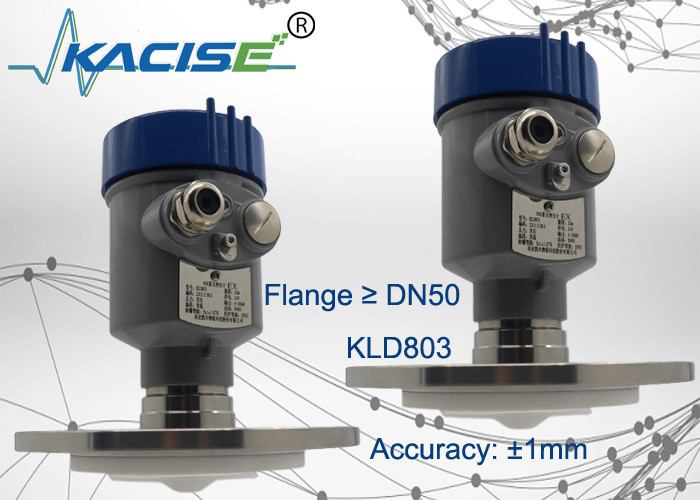

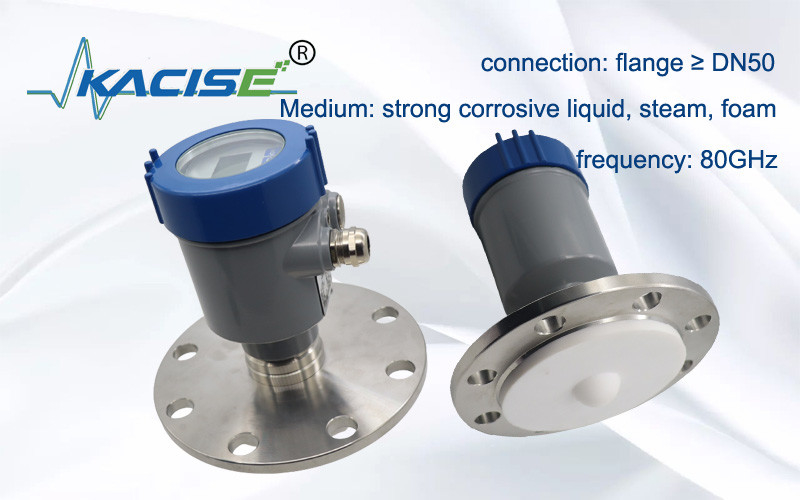

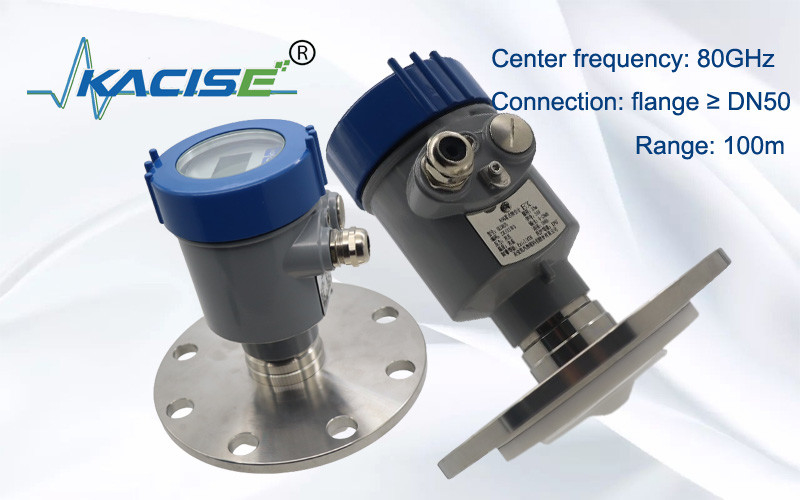

4 - émetteur de haut niveau de niveau de radar du capteur KLD803 de radar d'OEM de 20mA KACISE

Mètre de niveau de l'émetteur 80G de radar de KLD803 4-20mA de radar réglable de niveau de fréquence


L'indicateur de niveau de radar de KLD803 80G adopte la technologie à fréquence modulée de l'onde continue (FMCW). L'antenne émet un signal radar à haute fréquence de FM, et la fréquence du signal radar augmente linéairement. Le signal radar transmis est reçu par la même antenne après avoir été reflété par le milieu mesuré. En même temps, la différence de fréquence entre la fréquence transmise de signal et la fréquence reçue de signal est proportionnelle à la distance mesurée. Le signal différentiel rassemblé de fréquence est soumis à la transformée de Fourier rapide (FFT) d'obtenir le spectre de l'écho reflété, et la distance à la cible à mesurer est calculée basée sur ceci.

dimension 1.Product




2. Principe de fonctionnement

L'impulsion étroite de micro-onde de transmites d'antenne de radar qui sera reflétée de retour quand atteignant la surface du milieu examiné et alors reçu encore par le système d'antenne. Les signaux seront transmis au circuit électrique et puis convertis en signaux de niveau. Car la vitesse de transmission de la micro-onde est si rapide, le temps utilisé pour la transmission des hyperfréquences sur la surface du milieu a examiné et s'est puis reflété est de retour presque 0.


3. Caractéristiques techniques

Le radar d'onde millimétrique de ⚫, l'exactitude de mesure peut atteindre jusqu'à ±2mm, et la zone sans visibilité de mesure minimum est 0.05m.
Le ⚫ la taille plus petite d'antenne satisfait la mesure des conditions de travail.
⚫ un grand choix d'antennes lenticulaires, de plus petits angles de lancement, d'énergie plus concentrée, de signaux plus forts d'écho, et de fiabilité plus élevée que d'autres produits de radar dans les mêmes conditions industrielles et d'extraction.
⚫ il a une pénétration plus forte et peut être employé normalement dans le cas de l'adhérence et de la condensation.
Le ⚫ la gamme dynamique de signal est plus grand, et la mesure de bas médias de constante diélectrique est plus stable.
Modes multiples de mesure de ⚫, réponse de radar en mode rapide de mesure

4. Spécification technique et modèle Selections

5. Conditions d'installation
En installant l'instrument, évitez de l'installer au-dessus de l'admission matérielle, et essayez d'éviter les divers objets qui affectent le signal, tel que remuer des palettes, etc.


6. Connexion électrique

Alimentation d'énergie
 (4~20) mA/HART (fil 2)
L'alimentation d'énergie et la part de signal de courant de sortie un câble protégé parnoyau. Veuillez se référer aux données techniques pour la gamme spécifique de tension d'alimentation.

(4~20) mA (fil 4 wire/6)
L'alimentation d'énergie doit être actionnée séparément, et un câble protégé parnoyau est employé pour l'alimentation d'énergie et le signal actuel (le signal actuel et l'interface RS485 peuvent être sortie en même temps, et un câble protégé parnoyau est exigé pour la sortie simultanée).

RS485/Modbus
L'alimentation d'énergie doit être actionnée séparément, et un câble protégé parnoyau est employé pour l'alimentation d'énergie et le signal numérique. (Le signal actuel et l'interface RS485 peuvent être sortie en même temps, et un câble protégé parnoyau est exigé pour la sortie simultanée).

7.Connection

guide 8.Safety

Veuillez observer les exigences des règlements électriques locaux d'installation ! Observez les règlements locaux pour la santé et sécurité de personnel. Toutes les opérations sur les composants électriques de l'instrument doivent être accomplies par les professionnels qui ont reçu la formation formelle. Veuillez vérifier la plaque signalétique de l'instrument pour s'assurer que les spécifications produit répondent à vos exigences. Veuillez s'assurer que la tension d'alimentation électrique est compatible aux conditions sur la plaque signalétique de l'instrument.

9.Grade de la protection

Cet instrument répond entièrement aux exigences de la classe IP66/67 de protection, assurent svp le waterproofness de la tête de cachetage de câble. Comme montré ci-dessous :

Comment s'assurer que l'installation répond aux exigences d'IP67 :
Assurez-vous que la tête de scellage n'est pas endommagée.
Assurez-vous que le câble n'est pas endommagé.
Veuillez s'assurer que les câbles employés pour répondre aux exigences des règlements électriques de connexion.
Avant d'écrire l'interface électrique, pliez le câble vers le bas pour s'assurer que l'eau ne coulera pas dans le logement, voient①
Veuillez serrer la glande de câble, voient②
Veuillez brancher l'interface électrique inutilisée avec une prise aveugle, voient③

linéarités 10.Sensor

Angle de faisceau
L'angle de faisceau est l'angle de faisceau auquel la densité d'énergie de l'onde de radar atteint la moitié de sa valeur maximale (largeur 3dB). Les micro-ondes émettent des signaux hors de la gamme de poutre et peuvent être reflétées par les objets de intervention.





Plus la taille d'antenne sont grande et plus le α d'angle de faisceau est petit, moins les échos d'interférence sera produit.
Pour des mesures plus précises, évitez d'installer tous les dispositifs internes (tels que des commutateurs de limite, des capteurs de température, des bases, des anneaux de vide, des serpentins de chauffage, des cloisons, etc.) dans la marge de la poutre de signal.

Exposition de produit de la série KLD800
