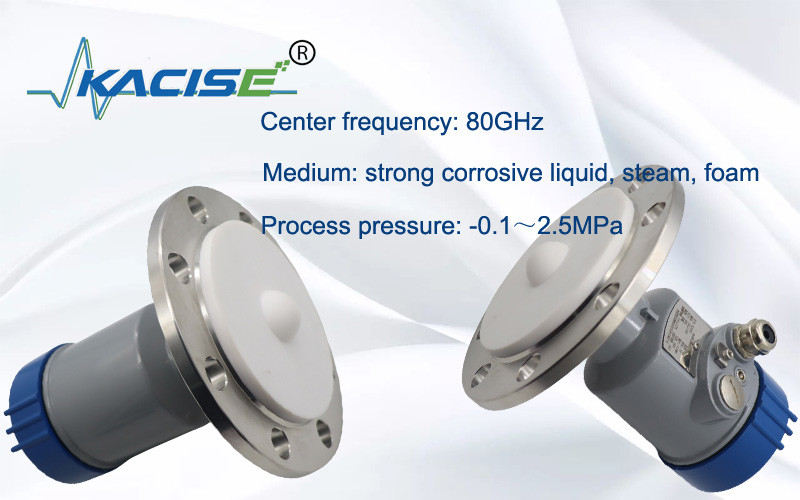

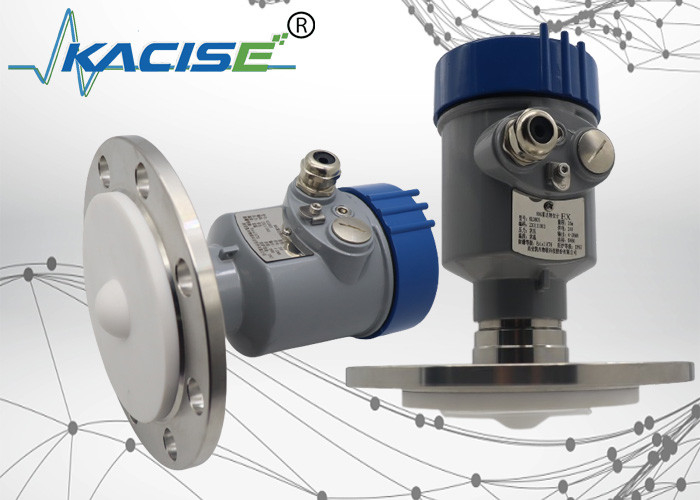

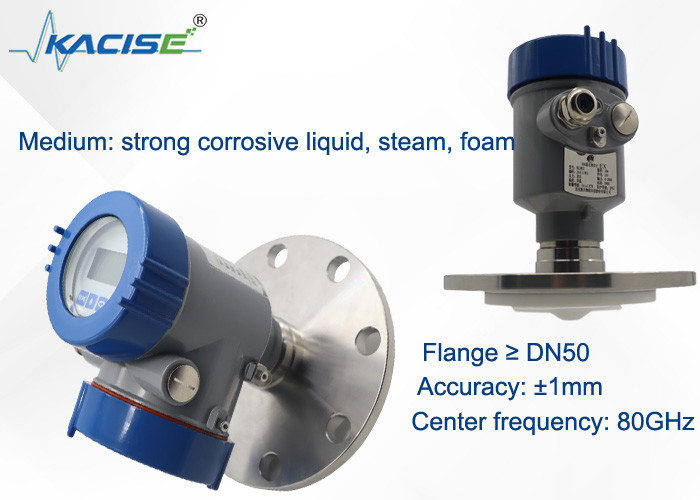

Étalon radar 80 GHz pour les réservoirs à haute température et corrosifs avec technologie FMCW

Mesure de niveau radar 80G, adaptée aux réservoirs à haute température, haute pression et corrosifs

1.Introduction

La jauge de niveau radar KLD803 80G utilise la technologie FMCW. L'antenne émet un signal radar FM haute fréquence avec une fréquence croissante linéaire. Le signal émis, après réflexion par le support, est reçu par la même antenne. La différence de fréquence entre les signaux transmis et reçus est proportionnelle à la distance mesurée. Le signal de différence de fréquence collecté subit une FFT pour obtenir le spectre d'écho et calculer la distance cible.

2.Dimensions du produit

3. Principe de fonctionnement

L'antenne radar émet une impulsion micro-onde étroite qui sera réfléchie lorsqu'elle atteint la surface du milieu testé puis reçue à nouveau par le système d'antenne. Les signaux doivent être transmis au circuit électrique puis convertis en signaux de niveau. Comme la vitesse de transmission des micro-ondes est si rapide, le temps utilisé pour la transmission des micro-ondes à la surface du milieu testé puis réfléchi est presque nul.

4.Caractéristiques techniques

• Radar à ondes millimétriques, la précision de mesure peut atteindre jusqu'à ± 2 mm et la zone aveugle de mesure minimale est de 0,05 m.
• La taille de l'antenne plus petite permet de mesurer davantage de conditions de travail.
• Une variété d'antennes à lentilles, des angles de lancement plus petits, une énergie plus concentrée, des signaux d'écho plus forts et une fiabilité supérieure à celle des autres produits radar dans les mêmes conditions industrielles et minières.
• Il a une pénétration plus forte et peut être utilisé normalement en cas d'adhérence et de condensation.
• La plage de signal dynamique est plus large et la mesure des supports à faible constante diélectrique est plus stable.
• Plusieurs modes de mesure, réponse radar en mode de mesure rapide

5. Spécifications techniques et sélections de modèles

6. Exigences d'installation

Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des palettes d'agitation, etc.

7. Connexion électrique

Alimentation

(4 ~ 20) mA/HART (2 fils)
L'alimentation et le signal de courant de sortie partagent un câble blindé à deux conducteurs. Veuillez vous référer aux caractéristiques techniques pour la plage de tension d'alimentation spécifique.

(4 ~ 20) mA (4 fils/6 fils)
L'alimentation doit être alimentée séparément, et un câble blindé à quatre conducteurs est utilisé pour l'alimentation et le signal de courant (le signal de courant et l'interface RS485 peuvent être émis en même temps, et un câble blindé à six conducteurs est requis pour une sortie simultanée).

RS485/Modbus
L'alimentation doit être alimentée séparément et un câble blindé à quatre conducteurs est utilisé pour l'alimentation et le signal numérique. (Le signal actuel et l'interface RS485 peuvent être émis en même temps, et un câble blindé à six conducteurs est requis pour une sortie simultanée).

8.Connexion

9. Linéarité du capteur

Angle de faisceau
L'angle du faisceau est l'angle du faisceau auquel la densité d'énergie de l'onde radar atteint la moitié de sa valeur maximale (largeur 3 dB). Les micro-ondes émettent des signaux hors de portée du faisceau et peuvent être réfléchies par des objets interférents.
