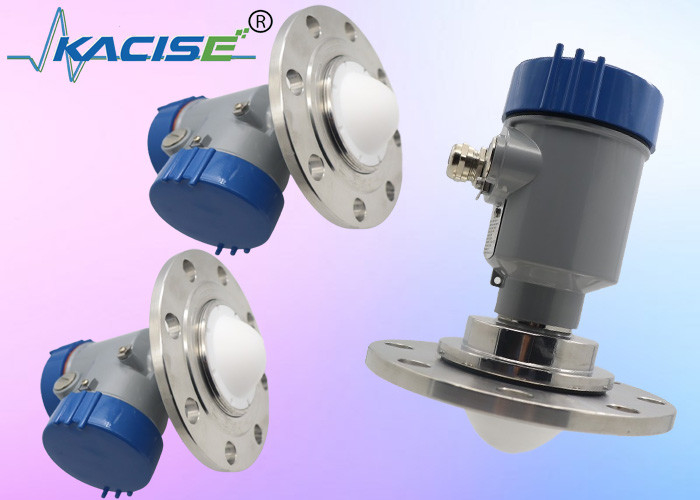

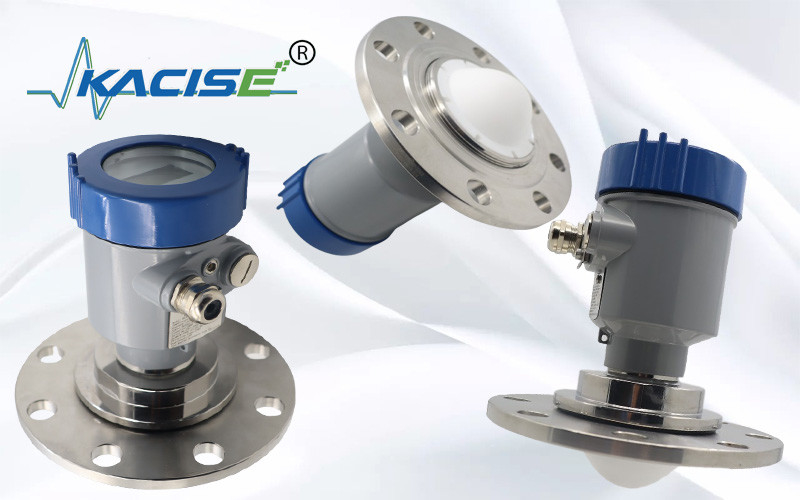

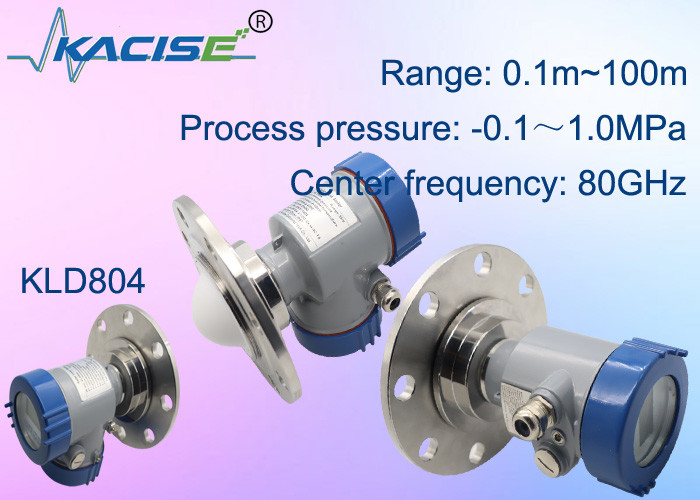

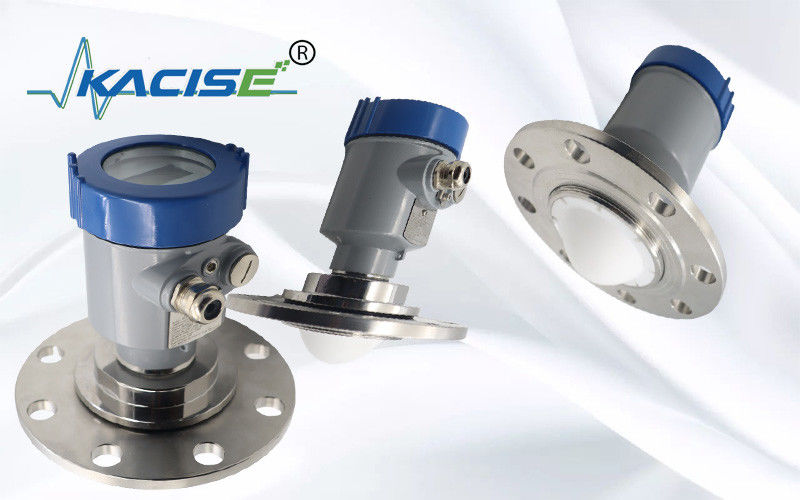

Capteur de niveau radar Kacise OEM 80 GHz FMCW avec portée de 100 m et conception résistante à la corrosion pour réservoirs de produits chimiques

La jauge de niveau radar KLD804 80G adopte la technologie d'onde continue modulée en fréquence (FMCW). L'antenne émet un signal radar FM haute fréquence et la fréquence du signal radar augmente linéairement. Le signal radar émis est reçu par la même antenne après avoir été réfléchi par le milieu mesuré. Dans le même temps, la différence de fréquence entre la fréquence du signal transmis et la fréquence du signal reçu est proportionnelle à la distance mesurée. Le signal de différence de fréquence collecté est soumis à une transformée de Fourier rapide (FFT) pour obtenir le spectre de l'écho réfléchi, et la distance jusqu'à la cible à mesurer est calculée sur cette base.

L'antenne radar émet une impulsion micro-onde étroite qui sera réfléchie lorsqu'elle atteint la surface du milieu testé puis reçue à nouveau par le système d'antenne. Les signaux doivent être transmis au circuit électrique puis convertis en signaux de niveau. Comme la vitesse de transmission des micro-ondes est si rapide, le temps utilisé pour la transmission des micro-ondes à la surface du milieu testé puis réfléchi est presque nul.

• Radar à ondes millimétriques, la précision de mesure peut atteindre jusqu'à ± 2 mm et la zone aveugle de mesure minimale est de 0,05 m.
• La taille de l'antenne plus petite permet de mesurer davantage de conditions de travail.
• Une variété d'antennes à lentilles, des angles de lancement plus petits, une énergie plus concentrée, des signaux d'écho plus forts et une fiabilité supérieure à celle des autres produits radar dans les mêmes conditions industrielles et minières.
• Il a une pénétration plus forte et peut être utilisé normalement en cas d'adhérence et de condensation.
• La plage de signal dynamique est plus large et la mesure des supports à faible constante diélectrique est plus stable.
• Plusieurs modes de mesure, réponse radar en mode de mesure rapide

Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des palettes d'agitation, etc.

Alimentation

(4 ~ 20) mA/HART (2 fils)

L'alimentation et le signal de courant de sortie partagent un câble blindé à deux conducteurs. Veuillez vous référer aux caractéristiques techniques pour la plage de tension d'alimentation spécifique.

(4 ~ 20) mA (4 fils/6 fils)

L'alimentation doit être alimentée séparément, et un câble blindé à quatre conducteurs est utilisé pour l'alimentation et le signal de courant (le signal de courant et l'interface RS485 peuvent être émis en même temps, et un câble blindé à six conducteurs est requis pour une sortie simultanée).

RS485/Modbus

L'alimentation doit être alimentée séparément et un câble blindé à quatre conducteurs est utilisé pour l'alimentation et le signal numérique. (Le signal actuel et l'interface RS485 peuvent être émis en même temps, et un câble blindé à six conducteurs est requis pour une sortie simultanée).

Veuillez respecter les exigences des réglementations locales en matière d'installation électrique ! Respectez les réglementations locales en matière de santé et de sécurité du personnel. Toutes les opérations sur les composants électriques de l'instrument doivent être effectuées par des professionnels ayant reçu une formation formelle. Veuillez vérifier la plaque signalétique de l'instrument pour vous assurer que les spécifications du produit répondent à vos exigences. Veuillez vous assurer que la tension d'alimentation est conforme aux exigences indiquées sur la plaque signalétique de l'instrument.

Cet instrument répond pleinement aux exigences de la classe de protection IP66/67, veuillez garantir l'étanchéité de la tête d'étanchéité du câble. Comme indiqué ci-dessous :

Comment garantir que l'installation répond aux exigences IP67 :

• Assurez-vous que la tête de scellage n'est pas endommagée.
• Assurez-vous que le câble n'est pas endommagé.
• Veuillez vous assurer que les câbles utilisés répondent aux exigences des réglementations en matière de raccordement électrique.
• Avant d'entrer dans l'interface électrique, pliez le câble vers le bas pour vous assurer que l'eau ne coule pas dans le boîtier, voir ①
• Veuillez serrer le presse-étoupe, voir ②
• Veuillez brancher l'interface électrique inutilisée avec une fiche aveugle, voir ③

Angle de faisceau

L'angle du faisceau est l'angle du faisceau auquel la densité d'énergie de l'onde radar atteint la moitié de sa valeur maximale (largeur 3 dB). Les micro-ondes émettent des signaux hors de portée du faisceau et peuvent être réfléchies par des objets interférents.

Plus la taille de l’antenne est grande et plus l’angle du faisceau α est petit, moins les échos parasites seront générés.

Pour des mesures plus précises, évitez d'installer des dispositifs internes (tels que des interrupteurs de fin de course, des capteurs de température, des bases, des anneaux à vide, des serpentins chauffants, des déflecteurs, etc.) à portée du faisceau de signal.
