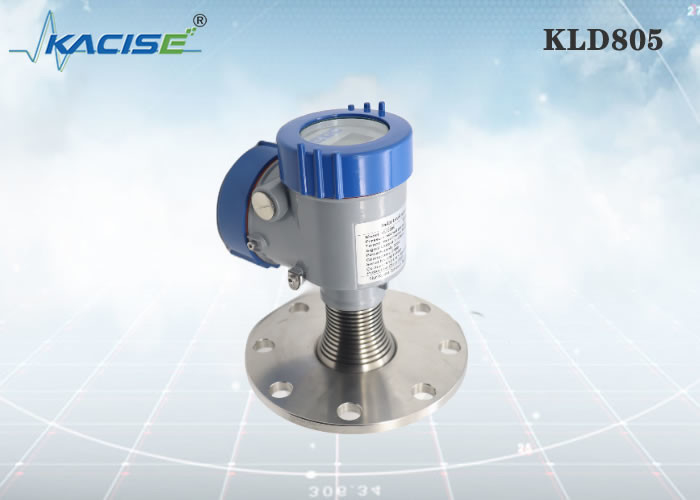

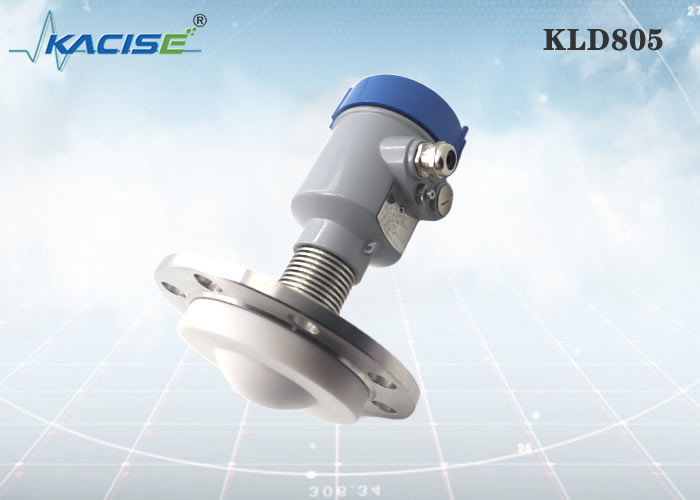

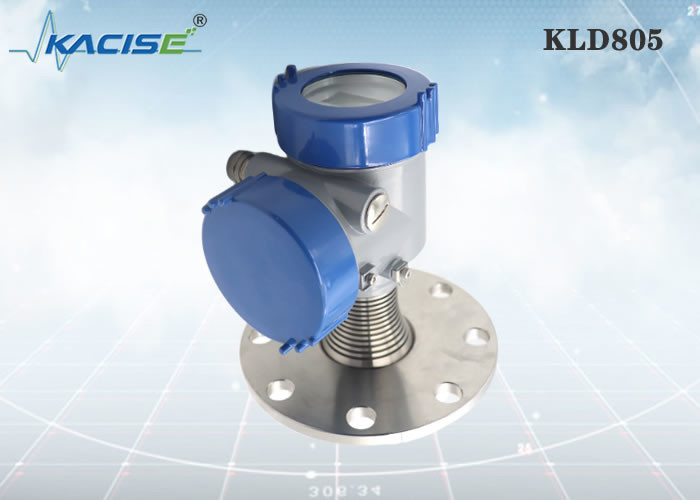

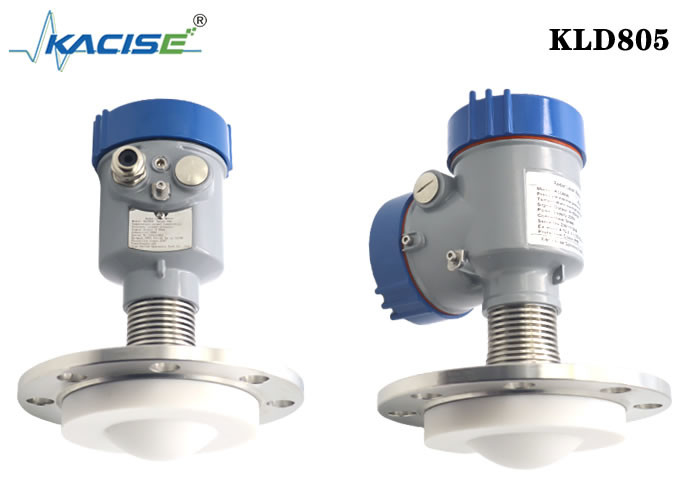

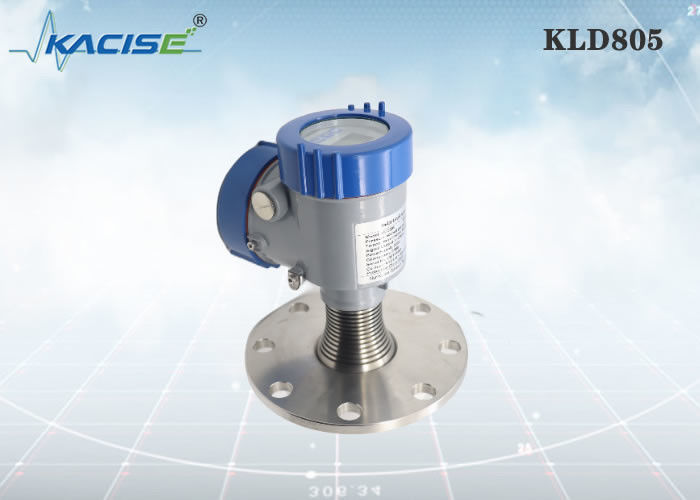

KLD805 80G Instruments de mesure du niveau radar pour environnements à haute température et haute pression avec antenne PTFE

Introduction

La différence dans l'application de la gamme de fréquences de l'émetteur de niveau radar

Environnement sale et pollué

Avec une utilisation à long terme, la saleté et les polluants accumulés sur l'antenne affecteront la force et la direction du signal radar. Pour les signaux haute fréquence, toute saleté recouvrant l’antenne absorbera plus d’énergie et la direction du faisceau peut changer. Cela entraîne une perte de puissance du signal. Ainsi, les technologies basse et moyenne fréquence sont plus adaptées.

Réservoirs de stockage de condensats et/ou de vapeur

La condensation et la vapeur peuvent provoquer des reflets sur les surfaces des produits masqués par le « bruit » des gouttelettes d’eau. C'est davantage un problème pour les signaux haute fréquence. Les techniques de moyennes et basses fréquences sont donc un meilleur choix. Les antennes avec des surfaces planes et horizontales doivent toujours être évitées en raison de la condensation.

Vapeur et agitation élevées

Assurez-vous de choisir le niveau radar à ondes millimétriques 80G. Le niveau radar 80G a une fréquence de transmission élevée, une bonne pénétration et n'est pas affecté par la vapeur. L'angle de transmission de 2° peut efficacement éviter les interférences de la lame d'agitation. L'algorithme unique de suivi d'écho évite de lire plusieurs échos lorsque le niveau de matériau est élevé.

Applications avec turbulences, vagues et ondulations

Des vagues et des ondulations se trouvent souvent à la surface des liquides de traitement dans les grands réservoirs. Et cette turbulence est particulièrement préjudiciable aux mesures à haute fréquence. Les instruments de niveau basse et moyenne fréquence émettent des longueurs d’onde plus longues, ce qui les rend plus performants.

Application de mousse

Comme la poussière et la condensation, une couche de mousse au-dessus du liquide peut absorber le signal radar, ce qui rend les mesures précises plus difficiles. Les basses fréquences fonctionnent mieux avec des mousses épaisses, comme la bière, la mélasse ou le latex. Pour une mousse plus légère, les médiums fonctionnent bien. Les techniques à haute fréquence doivent être évitées dans les applications de mousse.

Caractéristiques

KLD805

Milieu : liquide fortement corrosif, vapeur, mousse, haute température. et haute pression Plage de mesure : 0,1 m ~ 10/20/30/60/100 m Raccordement process : bride ≥ DN80 Température de processus : -40 ～ 200 ℃ Pression de processus : -0,1 ～ 2,5 MPa Taille de l'antenne : antenne à objectif de 76 mm (selon la taille de la bride) Matériau de l'antenne : PTFE/remplissage global Précision : ±1 mm Classe de protection : IP67 Fréquence centrale : 80 GHz Angle de lancement : 3° Alimentation: deux fils/DC24V quatre fils/DC12 ~ 24 V quatre fils/AC220V Boîtier : aluminium / plastique / acier inoxydable Sortie de signal : deux fils /4...20 mA/protocole HART quatre fils 4...20 mA/RS485 Modbus

Installation

1.Installation de la bride

Lors de l'installation par bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.

① plan de référence

② centre du vaisseau ou axe de symétrie

2.Installation de levage

Exigences d'installation

Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des palettes d'agitation, etc.

Dans des conditions de travail extrêmement complexes, l'instrument peut fonctionner normalement s'il n'y a aucun obstacle dans la zone d'un rayon de 20 cm centrée sur le point d'installation.

Schéma de connexion de l'installation :

La hauteur maximale de la bobine d'installation H max dépend du diamètre de la bobine d'installation D et de la taille de l'angle de lancement du produit.

Une connexion d'installation trop longue affectera les performances du radar.

Dimensions

Dimension du boîtier
Unité en mm :
