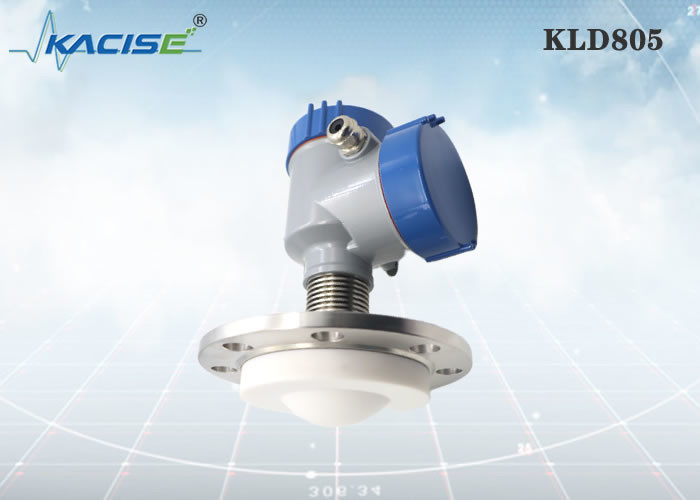

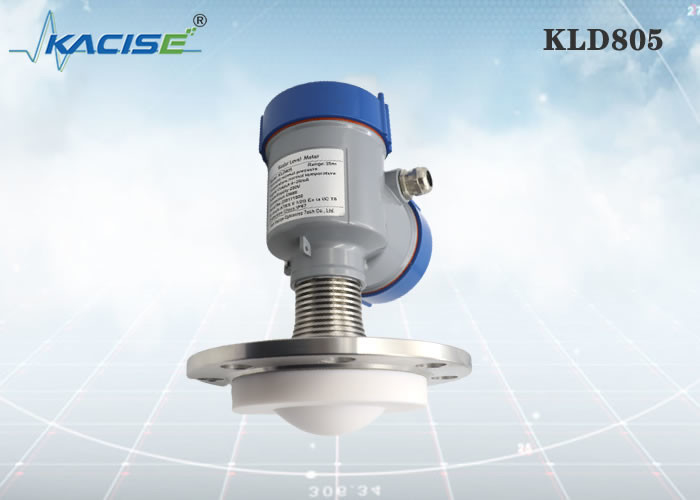

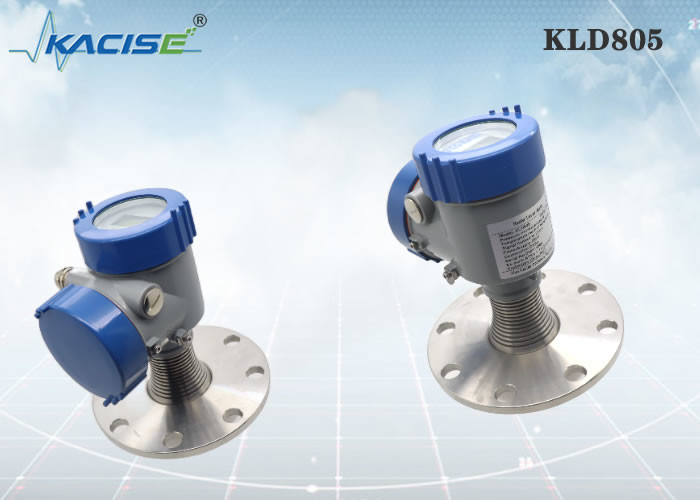

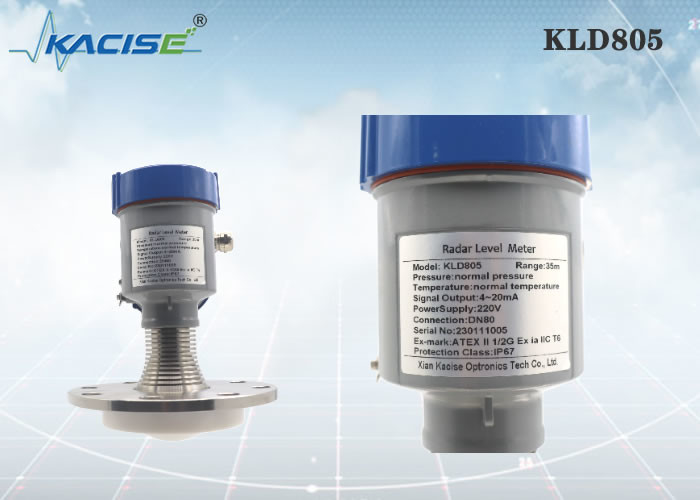

Capteur de niveau radar KLD805 80 GHz avec antenne en PTFE et protection IP67 pour la mesure du niveau du liquide

Le capteur de niveau radar KLD805 est très approprié pour la mesure de niveau sans contact dans des applications simples avec des exigences de protection élevées. Les applications typiques sont le traitement de l'eau, les stations de pompage, les réservoirs de trop-plein d'eau de pluie, la mesure du débit en canal ouvert et la surveillance du niveau d'eau.

• Résultats de mesure précis, indépendants des conditions du fluide, du processus et de l'environnement
• Fonctionnement sans entretien grâce à la technologie radar sans contact 80 GHz
• Haute précision et fiabilité

KLD805

Milieu : liquide fortement corrosif, vapeur, mousse, haute température. et haute pression Plage de mesure : 0,1 m ~ 10/20/30/60/100 m Raccordement process : bride ≥ DN80 Température de processus : -40 ～ 200 ℃ Pression de processus : -0,1 ～ 2,5 MPa Taille de l'antenne : antenne à objectif de 76 mm (selon la taille de la bride) Matériau de l'antenne : PTFE/remplissage global Précision : ±1 mm Classe de protection : IP67 Fréquence centrale : 80 GHz Angle de lancement : 3° Alimentation: deux fils/DC24V quatre fils/DC12 ~ 24 V quatre fils/AC220V Boîtier : aluminium / plastique / acier inoxydable Sortie de signal : deux fils /4...20 mA/protocole HART quatre fils 4...20 mA/RS485 Modbus

Lors de l'installation par bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.

1. ① plan de référence
2. ② centre du vaisseau ou axe de symétrie

Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des palettes d'agitation, etc.

Dans des conditions de travail extrêmement complexes, l'instrument peut fonctionner normalement s'il n'y a aucun obstacle dans la zone d'un rayon de 20 cm centrée sur le point d'installation.

La hauteur maximale de la bobine d'installation H max dépend du diamètre de la bobine d'installation D et de la taille de l'angle de lancement du produit.

Une connexion d'installation trop longue affectera les performances du radar.
