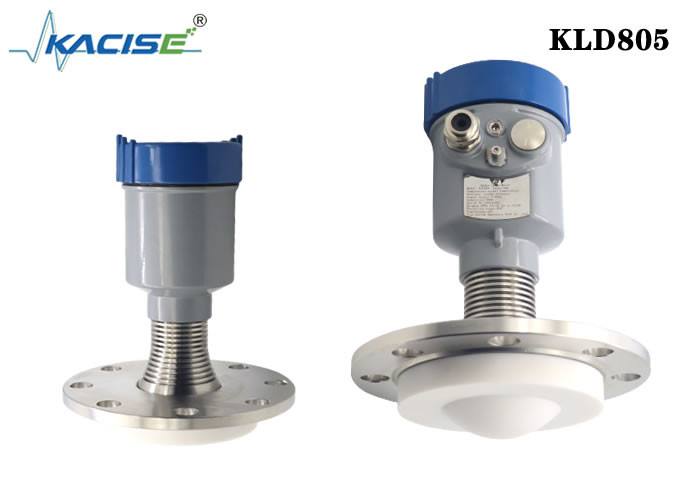

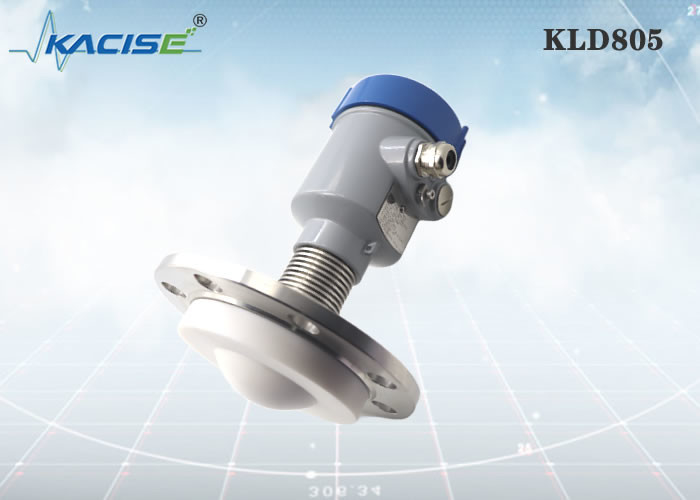

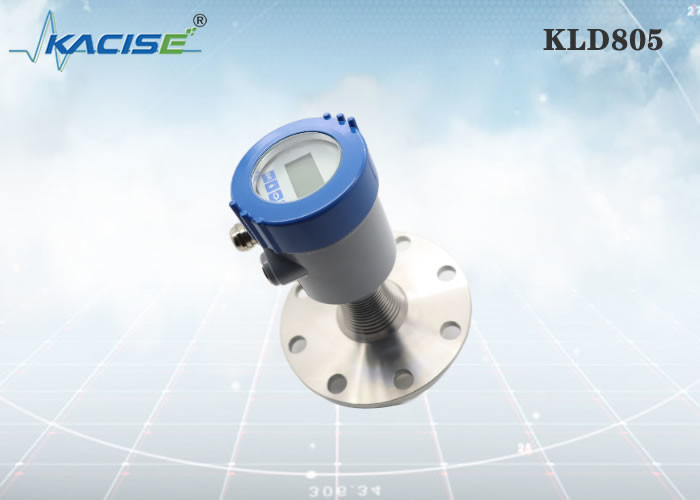

Indicateur de niveau radar KLD805 80 GHz pour applications de liquides à haute pression et fortement corrosifs

Conditions de température élevée
Le compteur de niveau radar térahertz FM a de bonnes performances de pénétration. Pour les températures élevées, des accessoires d'isolation thermique tels que de la céramique ou du verre de quartz peuvent être ajoutés à l'avant de l'antenne. Grâce à la fonction spéciale d'apprentissage de l'environnement, il peut mesurer des liquides à haute température.

Forte corrosivité

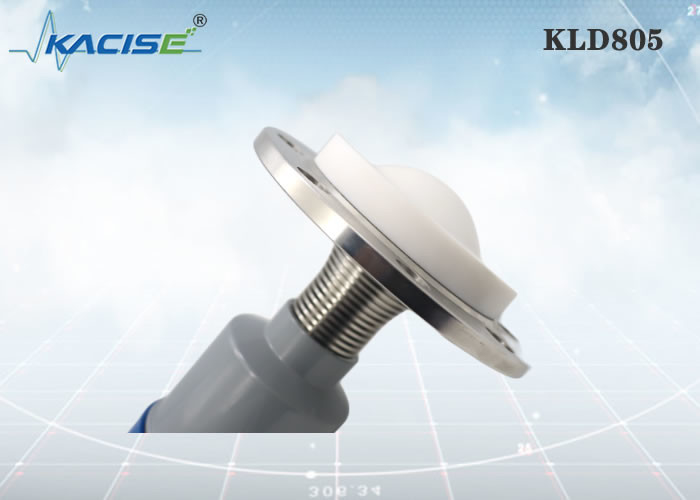

Il a de bonnes performances de pénétration. En cas de forte corrosion, l'extrémité avant de l'antenne peut être équipée d'une gaine anticorrosion en PTFE ou PFA. Et l'épaisseur maximale de 30 mm de plastique fluoré peut être ajoutée. Il a une bonne résistance à la pression tout en étant anticorrosion.

• Résultats de mesure précis, indépendants des conditions du fluide, du processus et de l'environnement
• Fonctionnement sans entretien grâce à la technologie radar sans contact 80 GHz
• Haute précision et fiabilité

KLD805

Milieu : liquide fortement corrosif, vapeur, mousse, haute température. et haute pression Plage de mesure : 0,1 m ~ 10/20/30/60/100 m Raccordement process : bride ≥ DN80 Température de processus : -40 ～ 200 ℃ Pression de processus : -0,1 ～ 2,5 MPa Taille de l'antenne : antenne à objectif de 76 mm (selon la taille de la bride) Matériau de l'antenne : PTFE/remplissage global Précision : ±1 mm Classe de protection : IP67 Fréquence centrale : 80 GHz Angle de lancement : 3° Alimentation: deux fils/DC24V quatre fils/DC12 ~ 24 V quatre fils/AC220V Boîtier : aluminium / plastique / acier inoxydable Sortie de signal : deux fils /4...20 mA/protocole HART quatre fils 4...20 mA/RS485 Modbus

Lors de l'installation par bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.

① plan de référence

② centre du vaisseau ou axe de symétrie

Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des palettes d'agitation, etc.

Dans des conditions de travail extrêmement complexes, l'instrument peut fonctionner normalement s'il n'y a aucun obstacle dans la zone d'un rayon de 20 cm centrée sur le point d'installation.

La hauteur maximale de la bobine d'installation H max dépend du diamètre de la bobine d'installation D et de la taille de l'angle de lancement du produit.

Une connexion d'installation trop longue affectera les performances du radar.

Xi'an Kacise Optronics Tech Co., Ltd se considère comme un fournisseur et un fabricant de solutions. Nous offrons une flexibilité maximale et une offre optimisée en termes de coûts à nos clients OEM.
Ce que nous pourrions fournir :
La gamme comprend une version/couleur de coque personnalisée, un type de filetage (filetage G/filetage NPT), un logiciel personnalisé, des impressions, un manuel et un catalogue. Si vous souhaitez installer à vos côtés, le module radar est certainement disponible.
