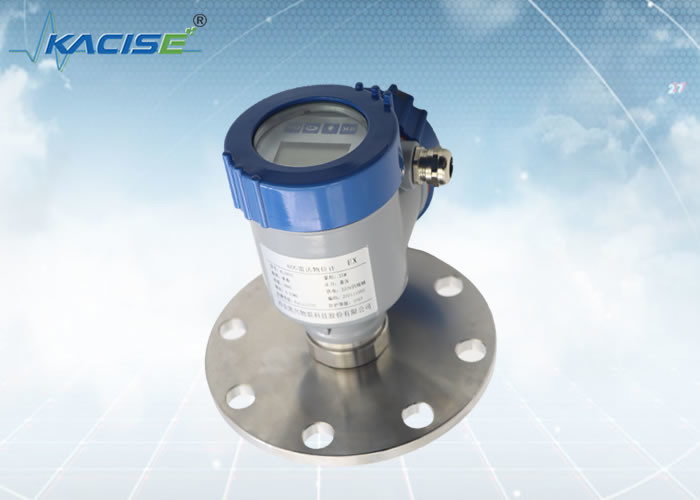

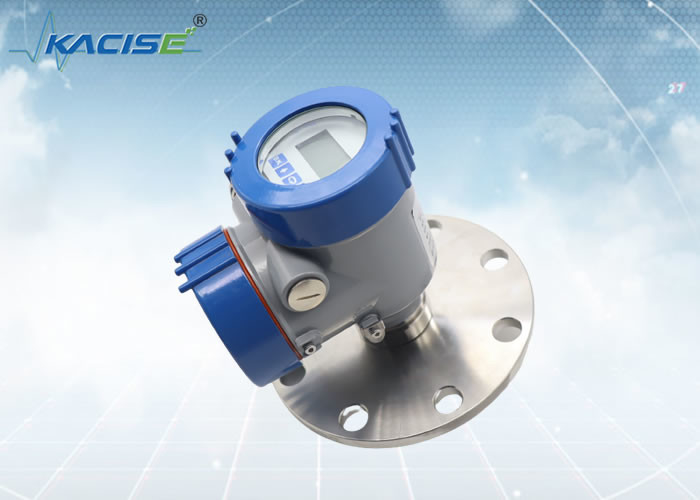

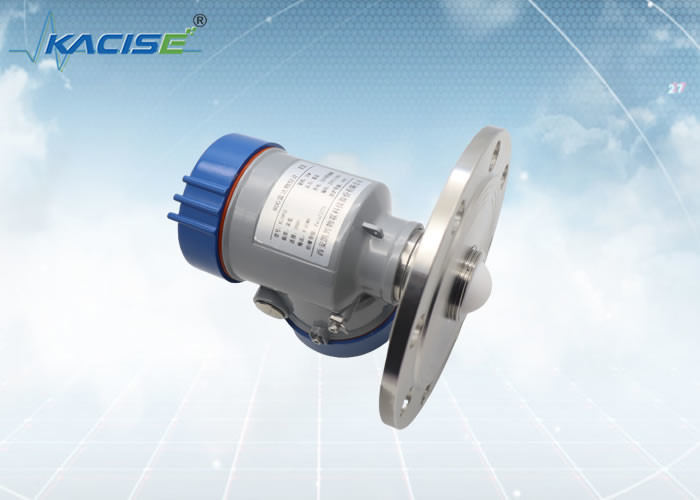

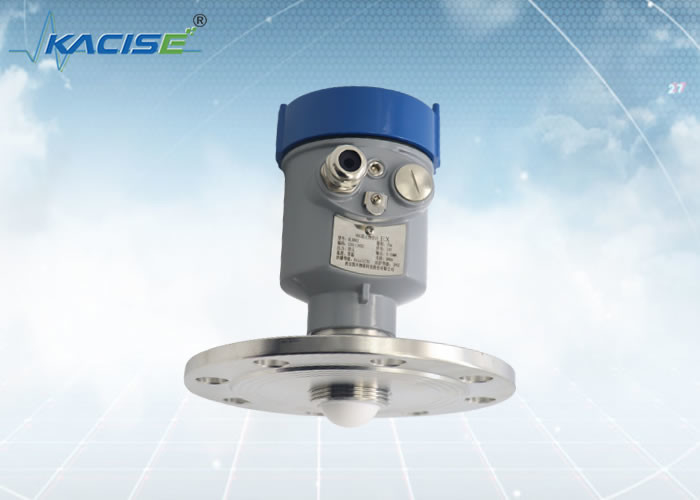

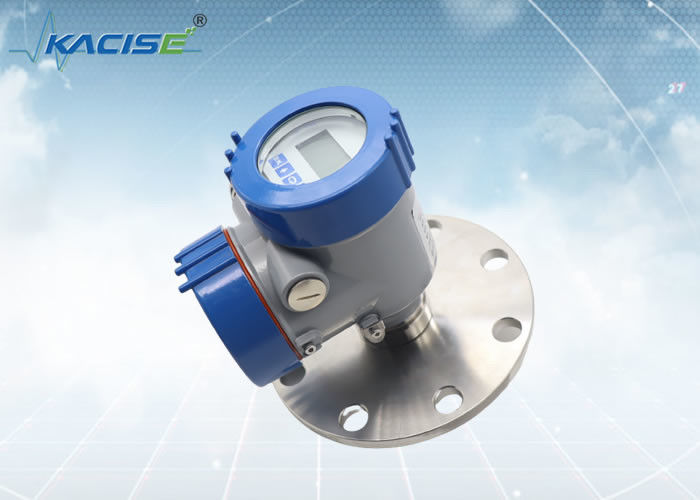

KLD802 80G Capteur de niveau de radar FM
Introduction au projet
Que signifie FMCW?
·FMCW, c'est-à-dire les ondes continues modulées par fréquence.
·La technologie FMCW et la technologie radar à impulsions sont deux technologies utilisées dans le radar de haute précision.Le principe de base est que l'onde transmise est une onde continue à haute fréquence.Sa fréquence change avec le temps selon la loi de l' onde triangulaire.
FMCW (Frequency Modulated Continuous Wave), la fréquence d'écho reçue et la loi de changement de fréquence transmise sont les mêmes, les deux sont des ondes triangulaires.En utilisant ce minuscule décalage horaire, la distance cible peut être calculée.
Le radar à ondes continues FM fait référence à un radar à ondes continues dont la fréquence de transmission est modulée par un signal spécifique.
Le principe du radar à ondes continues modulées par fréquence (FMCW) est d'envoyer un signal continu avec une certaine bande passante et un changement linéaire de fréquence,et ensuite effectuer une transformation de Fourier rapide sur le signal continu reçu.
La différence de temps entre les deux signaux est calculée par la différence de fréquence entre les signaux d'envoi et de réception.la valeur de la distance correspondante est obtenue à partir de la différence de temps.
Le radar FMCW peut obtenir une très haute précision, et sa précision dépend principalement de la linéarité et de la dérive de température de l'oscillateur contrôlé par tension.
Caractéristique
· Angle de lancement
L'angle d'émission des ondes radar est de 3°.
· Plage de mesure
La plage de mesure du radar FM terahertz est de 0,1 m-100 m. Il a une très petite zone aveugle et une large plage de mesure.
· La pénétration
Le détecteur de niveau radar à ondes continues modulé en terahertz est extrêmement pénétrant.il peut pénétrer la couche cristalline jusqu'à 100 mm.
|
KLD802
|
Moyen: liquide non corrosif, liquide légèrement corrosif
Plage de mesure: 0,1 m à 10/20/30/60/100 m
Connexion par procédé: bride ≥ DN80
Température du procédé: -40 ∼110°C
Pression du procédé: -0,1 à 1,6 MPa
Taille de l'antenne: antenne de lentille de 32 mm
Matériau des antennes: PTFE
Précision: ±1 mm (intervalle inférieur à 35 m)
± 5 mm (intervalle compris entre 35 m et 100 m)
Classe de protection: IP67
Fréquence centrale: 80 GHz
Angle de lancement: 3°
L'alimentation électrique: à deux fils /DC24V
à quatre fils /DC12~24V
à quatre fils /AC220V
Encastrement en aluminium/acier inoxydable
Sortie de signal: deux fils /4...20mA/protocole HART
à quatre fils / 4...20mA/ RS485 Modbus
|
Installation
1.Installation de la bride
Lorsque l'on utilise une installation de bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.
① plan de référence
② centre du récipient ou axe de symétrie
2Installation de levage
Exigences relatives à l'installation
Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des pagaies agitant, etc.
Dans des conditions de travail extrêmement complexes, l'instrument peut fonctionner normalement s'il n'y a pas d'obstacle dans la zone d'un rayon de 20 cm centrée sur le point d'installation.
Diagramme de connexion de l'installation:
La hauteur maximale de la bobine de montage H max dépend du diamètre de la bobine de montage D et de la taille de l'angle de lancement du produit.
Une connexion trop longue affectera les performances du radar.
Les dimensions
Dimension du boîtier
Unité en mm:
Produit:
Xi'an Kacise Optronics Tech Co., Ltd se considère comme un fournisseur de solutions et fabricant. Nous offrons une flexibilité maximale et une offre optimisée en termes de coûts pour nos clients OEM.
Ce que nous pourrions fournir:
La gamme comprend une version/couleur de shell personnalisée, le type de fil ((G-Thread/NPT Thread), le logiciel personnalisé, les impressions, le manuel et le catalogue.Le module radar est disponible..
