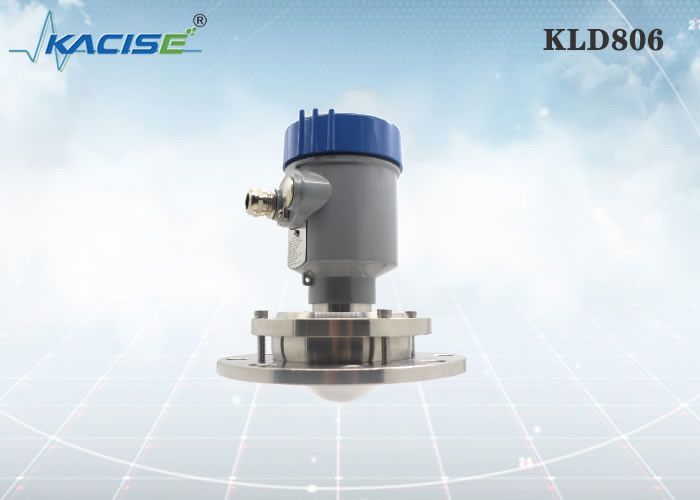

KLD806 Capteur de niveau radar 80 GHz avec fonction de purge pour l'application de poussières fortes dans les silos à farine

L'état de l'industrie agricole et l'ampleur des opérations sur le marché actuel ont exigé des outils plus efficaces pour la gestion des céréales.Lorsqu'un système de surveillance des niveaux de silo du passé aurait pu utiliser des méthodes manuelles ou mécaniques pour déterminer les niveaux de grain, de nombreux silos utilisés aujourd'hui sont massifs, ce qui rend ces systèmes très peu pratiques.
Aujourd'hui, le radar au niveau du silo est une méthode populaire pour concevoir un outil de mesure efficace au niveau du compartiment.La mesure du niveau radar du silo utilise un générateur d'impulsions et un capteur de remplissage de la corbeille pour déterminer le niveau de solides présents dans le siloL'impulsion est transmise par un câble ou une tige de contact, puis revient lorsqu'elle rencontre le changement de diélectrique marqué par le déplacement de l'air vers le grain.Le système calcule ensuite le temps de déplacement de l'impulsion pour déterminer la mesure du niveau du silo de grain.
Une autre méthode de surveillance sans fil des poubelles utilise des capteurs à ultrasons pour lancer et recevoir une impulsion mécanique qui détecte un changement de densité basé sur le niveau.Ces systèmes sont relativement petits et ont tendance à être très rentablesCependant, les ondes sonores étant affectées à la fois par l'humidité et la température ambiante,les moniteurs de niveau de compartiment à ultrasons ne sont pas idéaux pour les environnements humides ou ceux sujets à des fluctuations de température importantes.
Une solution plus robuste, les capteurs de niveau de silo laser ne nécessitent aucun contact et peuvent détecter avec précision les niveaux de grains à longue distance.Ces systèmes de surveillance sans fil sont moins sujets aux interférences environnementales et fonctionneront bien même dans des conditions élevées, des silos étroits grâce à leur mode de mesure du faisceau concentré.

• Haute fréquence 80 GHz, plus de concentration
• Un type d'antenne en PTFE, pas de câble, de tige ou de structure de chute.
• Convient pour des applications longues/hautes/étroites
• Non affecté par les variations de température, la poussière ou les vapeurs
• La constante diélectrique > 2 est recommandée
• Prise en charge du service OEM de petits lots

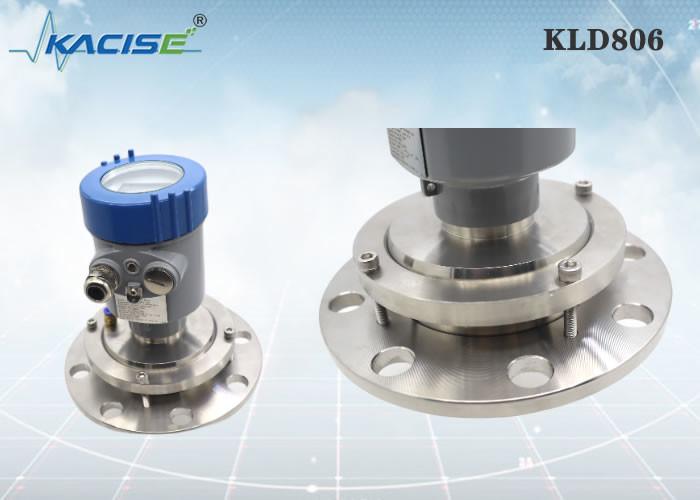

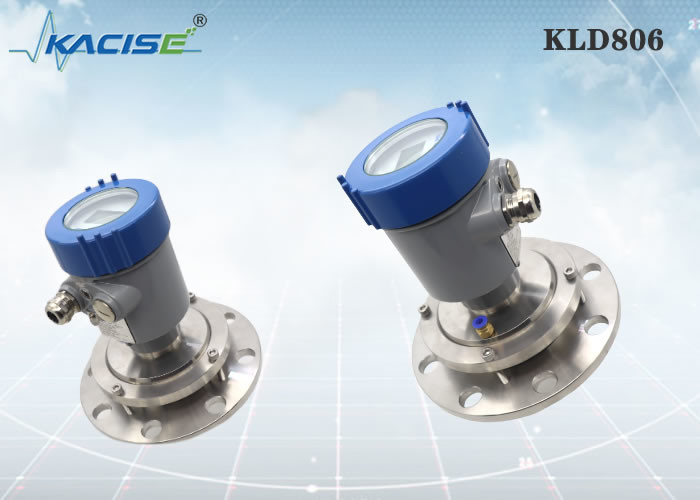

KLD806

Médium: solide, récipient de stockage, récipient de traitement, application de poussière forte Plage de mesure: 0,3 m à 10/20/30/60/100 m Connexion par procédé: bride ≥ DN100 Température du procédé: -40 ∼110°C Pression du procédé: -0,1 à 0,3 MPa Taille de l'antenne: antenne de lentille de 76 mm (purge optionnelle) Matériau des antennes: PTFE Précision: ±5 mm Classe de protection: IP67 Fréquence centrale: 80 GHz Angle de lancement: 3° L'alimentation électrique: à deux fils /DC24V à quatre fils /DC12~24V à quatre fils /AC220V Encastrement en aluminium/plastique/acier inoxydable Sortie de signal: deux fils /4...20mA/protocole HART à quatre fils 4...20mA/ RS485 Modbus

Lorsque l'on utilise une installation de bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.
1 plan de référence
2 centre du récipient ou axe de symétrie

Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des pagaies agitant, etc.

Dans des conditions de travail extrêmement complexes, l'instrument peut fonctionner normalement s'il n'y a pas d'obstacle dans la zone d'un rayon de 20 cm centrée sur le point d'installation.

La hauteur maximale de la bobine d'installation H max dépend du diamètre de la bobine d'installation D et de la taille de l'angle de lancement du produit.
Une connexion trop longue affectera les performances du radar.

Unité en mm:

Xi'an Kacise Optronics Tech Co., Ltd se considère comme un fournisseur de solutions et fabricant. Nous offrons une flexibilité maximale et une offre optimisée en termes de coûts pour nos clients OEM.
Ce que nous pourrions fournir:
La gamme comprend une version/couleur de shell personnalisée, le type de fil ((G-Thread/NPT Thread), le logiciel personnalisé, les impressions, le manuel et le catalogue.Le module radar est disponible..
