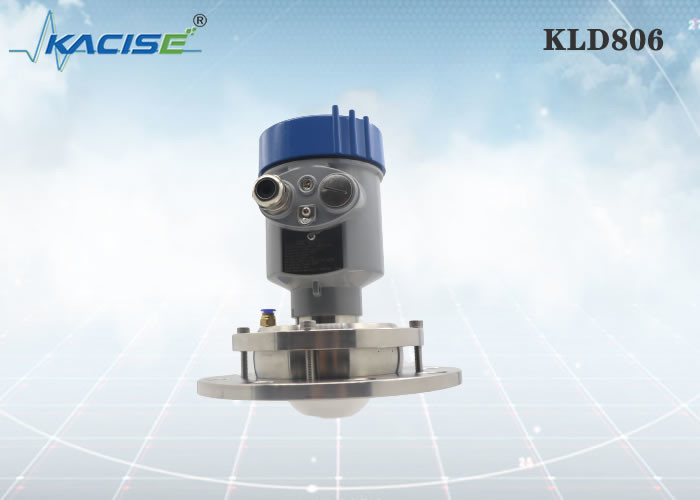

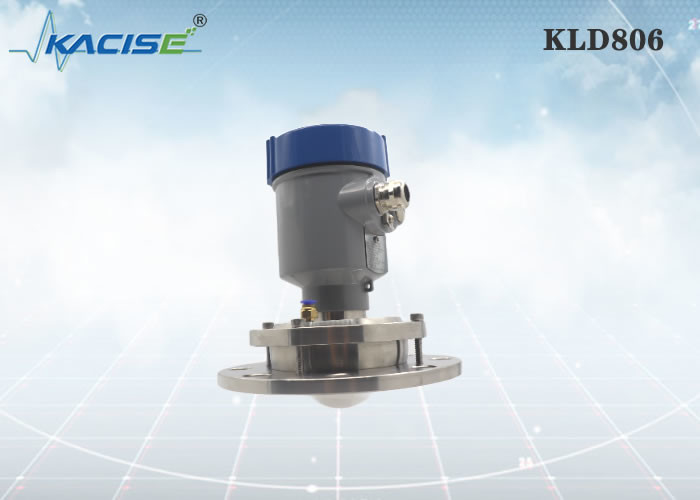

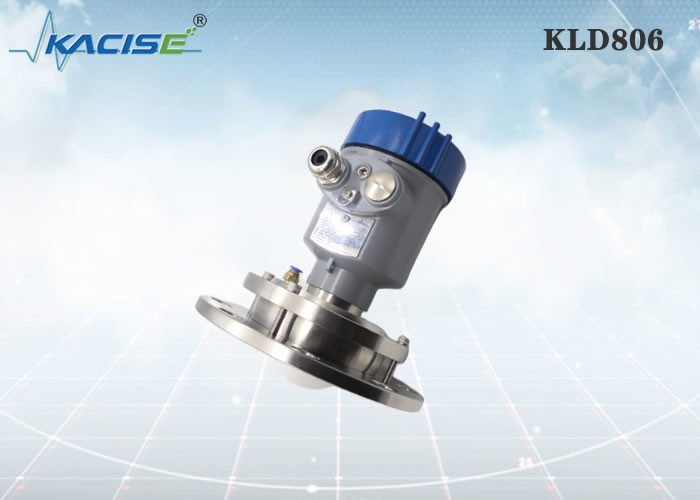

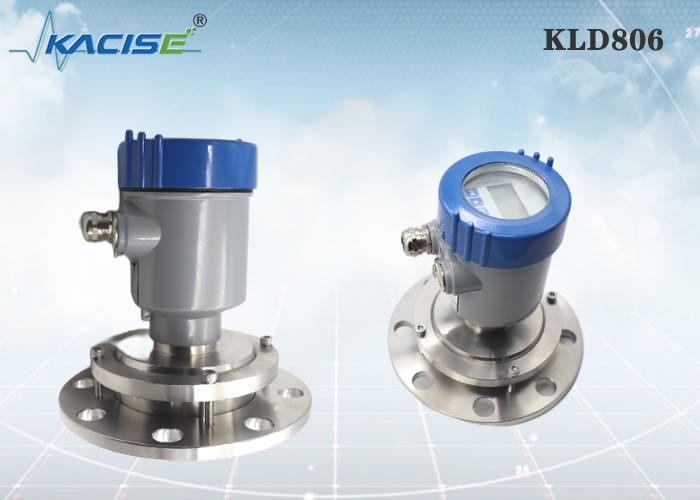

Name: Rs485 détecteur de niveau radar de sortie silo avec matériau d'antenne PTFE
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

À la maison > produits > Mesureur de niveau de liquide >

Rs485 détecteur de niveau radar de sortie silo avec matériau d'antenne PTFE

Capteur de niveau de radar de silo

Capteur de niveau du radar Rs485

Shell Radar Level Transmitter adaptée aux besoins du client

Lieu d'origine:

La Chine

Nom de marque:

KACISE

Certification:

Numéro de modèle:

KLD806

Nous contacter

Demandez un devis

Rs485 détecteur de niveau radar de sortie silo avec matériau d'antenne PTFE

Détails du produit

Medium:

solid, storage container, process container, strong dust application

Measuring range:

0.3m~10/20/30/60/100m

Process connection:

flange ≥ DN100

Process temperature:

-40～110℃

Pression de processus:

-0.1~0.3MPa

Antenna size:

76mm lens antenna (purge optional)

Antenna material:

PTFE

Précision:

±5mm

Classe de protection:

Pour la protection contre la corrosion

Fréquence centrale:

80GHz

Angle de lancement:

3°

Énergie:

DC24V/DC12~24V /AC220V

Enveloppe:

acier inoxydable en aluminium/en plastique/

Sortie du signal:

4… 20mA/HART protocol/RS485 Modbus

Mettre en évidence:

Capteur de niveau de radar de silo

Capteur de niveau du radar Rs485

Shell Radar Level Transmitter adaptée aux besoins du client

Conditions de paiement et d'expédition

Quantité de commande min

Détails d'emballage

Carton

Delivery Time

5-8 work days

Conditions de paiement

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

100+

Produits connexes

Vidéo

Contrôleur d'affichage de la série KDI prenant en charge la communication multi-machines

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de la série KDI avec interface de réglage de paramètres internes ouverte, haute précision et résolution de 0,1

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de mesure de série KDI précis avec commutation d'entrée à indices multiples et compensation de température

Obtenez le meilleur prix

Vidéo

Contrôleur d'affichage de colonne lumineuse de la série KDI avec mesure numérique et analogique

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

Sensor de niveau de radar FM KLD806 80G

Introduction au projet

Les produits de radar à ondes continues 76-81 GHz FM prennent en charge les applications à quatre fils et à deux fils.En raison de sa fréquence de travail plus élevée et de sa longueur d'onde plus courte, il est particulièrement adapté aux applications solides.Le mode de travail de transmission et de réception des ondes électromagnétiques à travers la lentille présente des avantages uniques dans un environnement à haute poussière et à température extrême (+ 110 °C)L'instrument doit être fixé par une bride ou un fil pour faciliter l'installation.

Caractéristique

Haute fréquence 80 GHz, plus de concentration
Un type d'antenne en PTFE, pas de câble, de tige ou de structure de chute.
Convient pour des applications longues/hautes/étroites
Non affecté par les variations de température, la poussière ou les vapeurs
Prise en charge du service OEM de petits lotsJe suis désolée.

KLD806
Rs485 détecteur de niveau radar de sortie silo avec matériau d'antenne PTFE 0

Médium: solide, récipient de stockage, récipient de traitement,
Application de poussières fortes
Plage de mesure: 0,3 m à 10/20/30/60/100 m
Connexion par procédé: bride ≥ DN100
Température du procédé: -40 ∼110°C
Pression du procédé: -0,1 à 0,3 MPa
Taille de l'antenne: antenne de lentille de 76 mm (purge optionnelle)
Matériau des antennes: PTFE
Précision: ±5 mm
Classe de protection: IP67
Fréquence centrale: 80 GHz
Angle de lancement: 3°
L'alimentation électrique: à deux fils /DC24V
à quatre fils /DC12~24V
à quatre fils /AC220V
Encastrement en aluminium/plastique/acier inoxydable
Sortie de signal: deux fils /4...20mA/protocole HART
à quatre fils 4...20mA/ RS485 Modbus

Les dimensions

Installation

1.Installation de la bride

Lorsque l'on utilise une installation de bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.

① plan de référence

② centre du récipient ou axe de symétrie

2Installation de levage

Exigences relatives à l'installation

Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des pagaies agitant, etc.
Rs485 détecteur de niveau radar de sortie silo avec matériau d'antenne PTFE 7

Dans des conditions de travail extrêmement complexes, l'instrument peut fonctionner normalement s'il n'y a pas d'obstacle dans la zone d'un rayon de 20 cm centrée sur le point d'installation.

Diagramme de connexion de l'installation:
La hauteur maximale de la bobine de montage H max dépend du diamètre de la bobine de montage D et de la taille de l'angle de lancement du produit.
Une connexion trop longue affectera les performances du radar.

Rs485 détecteur de niveau radar de sortie silo avec matériau d'antenne PTFE 11

Les dimensions
Dimension du boîtier
Unité en mm:
Rs485 détecteur de niveau radar de sortie silo avec matériau d'antenne PTFE 12

Produit:

Xi'an Kacise Optronics Tech Co., Ltd se considère comme un fournisseur de solutions et fabricant. Nous offrons une flexibilité maximale et une offre optimisée en termes de coûts pour nos clients OEM.
Ce que nous pourrions fournir:
La gamme comprend une version/couleur de shell personnalisée, le type de fil ((G-Thread/NPT Thread), le logiciel personnalisé, les impressions, le manuel et le catalogue.Le module radar est disponible..
