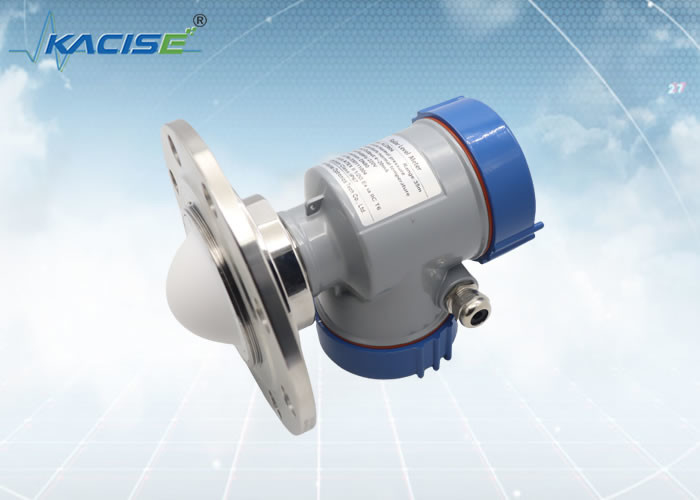

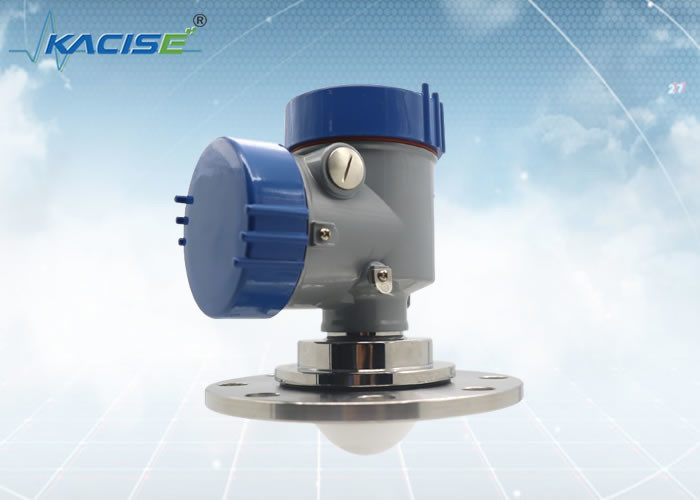

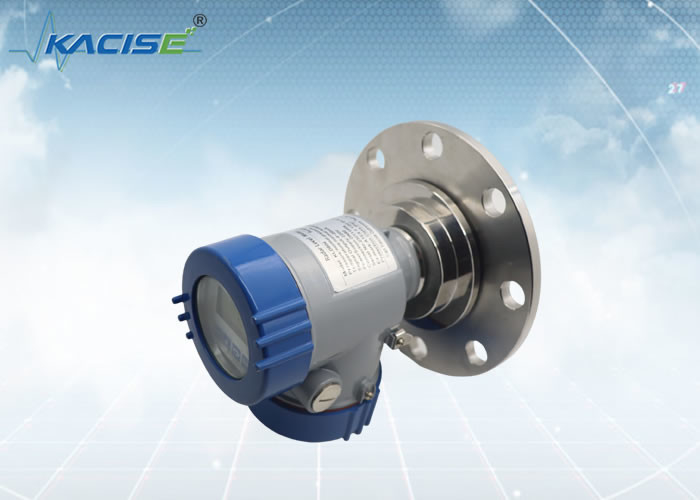

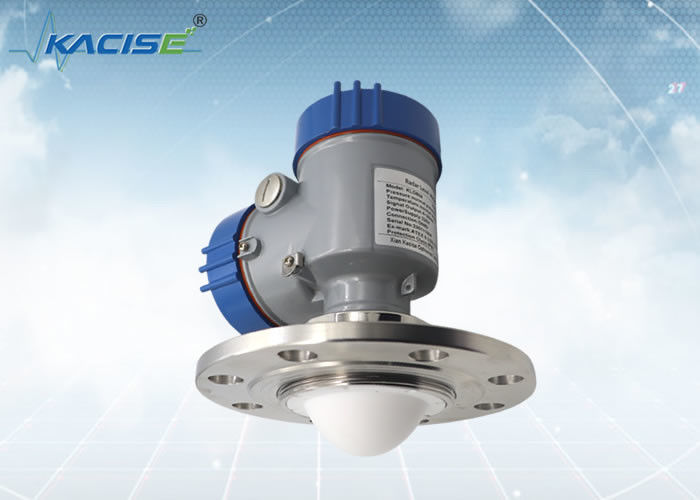

Émetteur de niveau du radar KLD804 sans fil avec 4G/GPRS/Lora Transfer Method

Capteur de niveau de radar de KLD804 80G FM

Introduction
En cours de contrôle d'automation industrielle, le niveau matériel est un paramètre important. Il y a beaucoup de méthodes de mesure de niveau matérielle. Pour différents conditions et médias de travail, des indicateurs de niveau matériels avec différents principes de mesure peuvent être utilisés pour la mesure, telle que le type de pression statique, le type de flotteur, les méthodes de niveau matérielles de type de marteau, ultrasoniques et autres communes lourdes de mesure. Les instruments ont leurs propres caractéristiques et gammes d'application. L'indicateur de niveau de radar emploie la technologie avancée de mesure de vague d'impulsion de radar, avec son excellente interprétation, particulièrement dans les réservoirs avec l'agitation, haute température, grande vapeur, poussière forte, corrosion moyenne forte, marquage facile et d'autres états durs de mesure qu'il montre son excellente interprétation et joue un rôle important dans la production d'automation industrielle.

Solutions sans fil de système de radar :
Dans le processus de fabrication du produit pétrochimique, le charbon, le ciment, la métallurgie et d'autres industries, afin d'assurer la sécurité du liquide pendant le stockage, suivi en temps réel de pression, niveau liquide, température, concentration d'humidité et de gaz sur la surface liquide dans la cuve de stockage, etc. Comment rassembler et transmettre les paramètres appropriés du liquide stocké dans la cuve de stockage au centre à télécommande, et comment lancer des mesures d'urgence en cas d'urgence a toujours préoccupé le personnel de gestion. La cuve de stockage traditionnelle surveillant se fonde principalement sur des inspections périodiques par le personnel en service. Le coût de la main-d'oeuvre est haut, et beaucoup de facteurs humains seront laissés, posant des risques de sécurité. Basé sur la radiofréquence 433MHZ, la solution sans fil de transmission de données de communication mobile de GPRS, la télésurveillance en temps réel pour la pression, le niveau liquide, la température, l'humidité de la cuve de stockage, la concentration en gaz sur la surface liquide, et d'autres paramètres que l'utilisateur s'inquiète environ, et activent en cas d'urgence les équipements correspondants de secours.

Caractéristique

Il peut réaliser la mise en réseau sans fil à moins de 20 kilomètres.
Le radar à haute fréquence sans fil intégré de 433M adopte la technologie de transmission 433M sans fil la plus avancée de radiofréquence dans l'industrie. Sa distance de transmission maximum est 20Km, et elle est actionnée par les panneaux solaires ou les canalisations 220V. Des processus compliqués tels que le câblage sur place sont omis. Le radar produit le signal numérique RS485 et adopte le protocole d'autobus de Modbus pour réaliser la mise en réseau sans fil à moins de 100 unités. La pièce sans fil de transmission adopte la technologie de modem à distance de LoRa, qui a l'excellente capacité anti-parasitage et peut réduire au minimum la consommation actuelle. Sensibilité élevée et conception de circuit militaire faire son budget de lien atteindre le principal niveau dans l'industrie, lui faisant le meilleur choix pour la transmission de fond et des demandes avec des conditions élevées de fiabilité. Comparé à la méthode traditionnelle de transmission de GPRS, son coût est considérablement réduit. Non limité par le réseau de communication mobile, la fiabilité et la capacité anti-parasitage sont considérablement améliorées.

Dimension enfermante

Unité dans le millimètre :

Méthode d'installation

Installation de bride

En employant l'installation de bride, la distance minimum entre l'instrument et le mur de réservoir devrait être 200mm.

• avion de la donnée
• centre de navire ou axe de symétrie

Levage de l'installation

Note : Veuillez éviter la vibration, la perturbation électromagnétique forte et les charges pendant l'installation.

Solution à distance sans fil de technologie de transmission de GPRS :
GPRS est un nouveau type de données du paquet de communication d'Internet soutenant le service basé sur le réseau de GPRS de communication mobile, qui convient à un peu soudain ou fréquent et de transmission de données. La technologie de commutation par paquets de GPRS a les avantages du temps réel en ligne, affichant selon le volume, l'ouverture rapide, la transmission ultra-rapide, et la commutation libre. Du point de vue de l'accès Internet, le lieu d'exploitation principal et les sous-stations sont les terminaux de l'Internet. Le soi-disant module de GPRS est la pièce de DTU de la sous-station.
Option 1 : Le serveur central emploie un IP address fixe sur le réseau public, et GPRS-DTU accède directement au centre serveur d'Internet par l'IP address. Solution 2 : Le serveur central emploie ADSL et tout autre réseau public dynamique IP + logiciel d'analyse dynamique de Domain Name. GPRS-DTU résout l'IP address du serveur central par le DNS pour remplir la communication bidirectionnelle. Plan 3 : Le serveur central emploie l'IP dynamique de réseau public tel qu'ADSL + ** le logiciel serveur d'analyse d'IP + le GSM MODEM, et GPRS-DTU appel et envoie les informations sur les données de radar au serveur d'analyse d'IP, et le serveur d'analyse d'IP renvoie l'IP address de centre serveur par l'information pour accomplir la communication bi-directionnelle d'UDP. Plan 4 : Le centre adopte GPRS-DTU ou GPRS MODEM, et le réseau entier adopte le réseau privé mobile d'APN a fixé l'IP.

La technologie Cie., Ltd d'opto-électronique de Xi'an Kacise se considère un fournisseur et un fabricant de solution. Nous offrons la flexibilité maximale et une offre coût-optimisée pour nos clients d'OEM.

Ce que nous pourrions fournir :
La gamme inclut la version de coquille/couleur adaptée aux besoins du client, le type de fil (fil de G-Thread/NPT), le logiciel, les copies, le manuel et le catalogue adaptés aux besoins du client. Si vous êtes intéressé à installer sur votre côté, le module de radar est disponible à coup sûr.
