Sensor de niveau radar à 80 GHz avec angle de faisceau de 3° pour une mesure précise du liquide

Niveau dans la mise au point

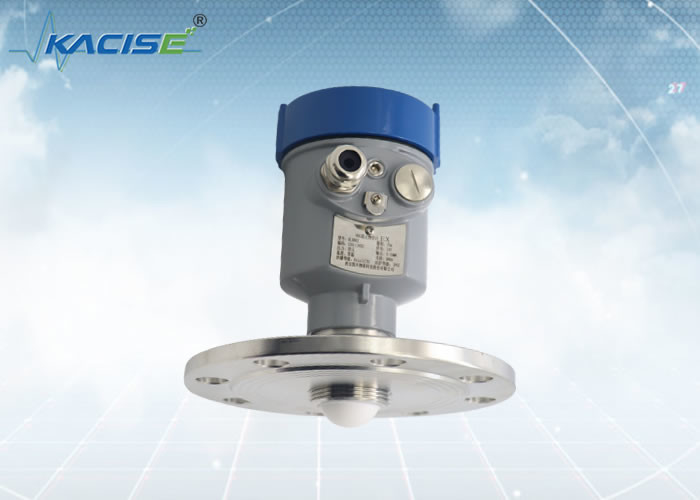

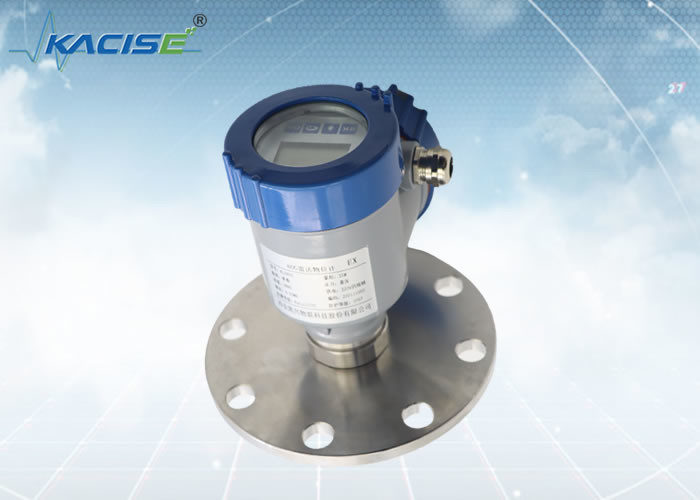

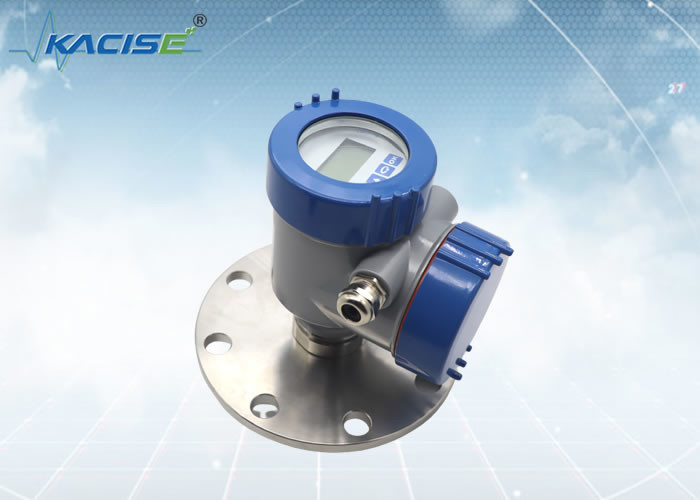

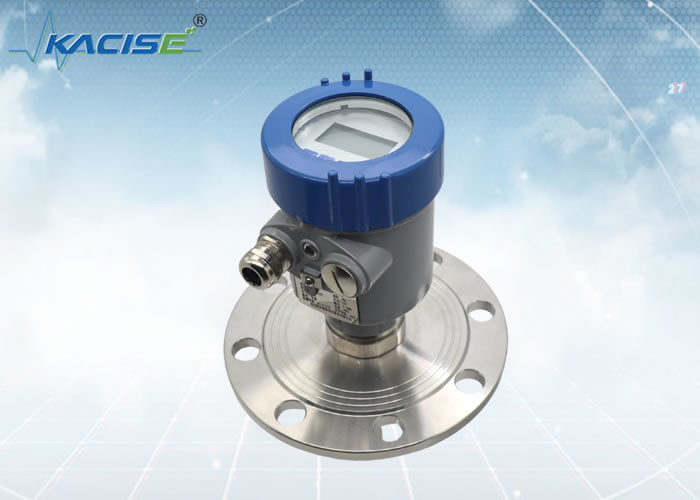

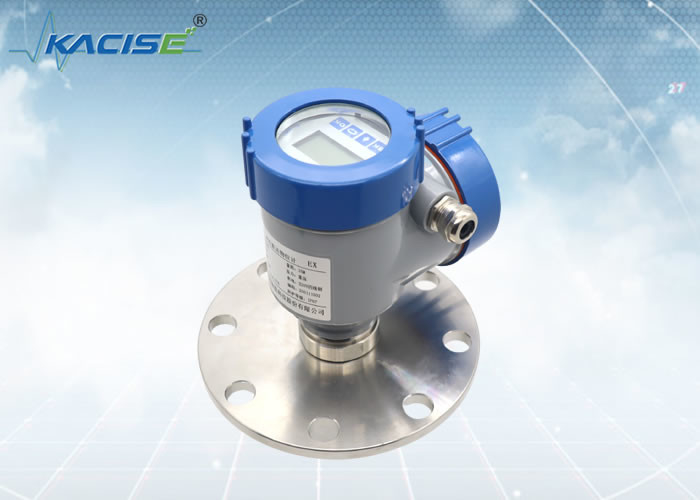

Le KLD802 fonctionne avec une fréquence de transmission de 80 GHz. Avec une antenne de 80 mm, cela donne un angle de rayonnement de seulement 3°. Le capteur radar ne reçoit que des réflexions distinctes et définitives de la surface du produit. Cela rend la mesure plus précise et fiable.

Les capteurs radar précédents nécessitaient des raccords process d'une taille minimale de 1½" pour obtenir une focalisation adéquate du signal. Pour cette raison, il était pratiquement impossible d'utiliser des capteurs radar sur de très petits conteneurs avec leurs supports de montage généralement petits. Le KLD802 fonctionne avec une fréquence de transmission de 80 GHz. Cela correspond à un facteur 3 par rapport aux technologies utilisées jusqu'à présent. Pour cette raison, le système d'antenne et le raccord process peuvent avoir des dimensions proportionnellement plus petites.

• Mesure sans contact avec le principe de fonctionnement FMCW ;
• L'angle du faisceau est petit et il est plus facile pour l'instrument d'éviter les interférences d'un éventuel obstacle ;
• La taille de l'antenne du radar est petite et elle est facile à installer ; la zone morte supérieure est plus petite, elle est plus adaptée à la surveillance de l'eau de la rivière ;

Lors de l'installation par bride, la distance minimale entre l'instrument et la paroi du réservoir doit être de 200 mm.

① plan de référence

② centre du vaisseau ou axe de symétrie

Lors de l'installation de l'instrument, évitez de l'installer au-dessus de l'entrée du matériau et essayez d'éviter divers objets qui affectent le signal, tels que des palettes d'agitation, etc.

Dans des conditions de travail extrêmement complexes, l'instrument peut fonctionner normalement s'il n'y a aucun obstacle dans la zone d'un rayon de 20 cm centrée sur le point d'installation.

La hauteur maximale de la bobine d'installation H max dépend du diamètre de la bobine d'installation D et de la taille de l'angle de lancement du produit.

Une connexion d'installation trop longue affectera les performances du radar.

Xi'an Kacise Optronics Tech Co., Ltd se considère comme un fournisseur et un fabricant de solutions. Nous offrons une flexibilité maximale et une offre optimisée en termes de coûts à nos clients OEM.
Ce que nous pourrions fournir :
La gamme comprend une version/couleur de coque personnalisée, un type de filetage (filetage G/filetage NPT), un logiciel personnalisé, des impressions, un manuel et un catalogue. Si vous souhaitez installer à vos côtés, le module radar est certainement disponible.
