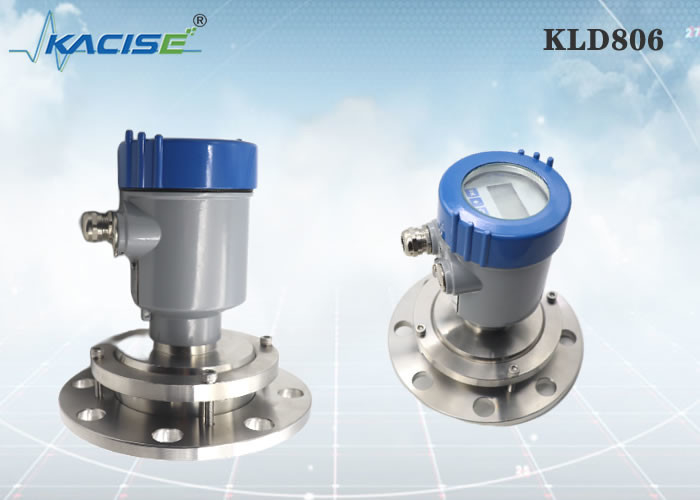

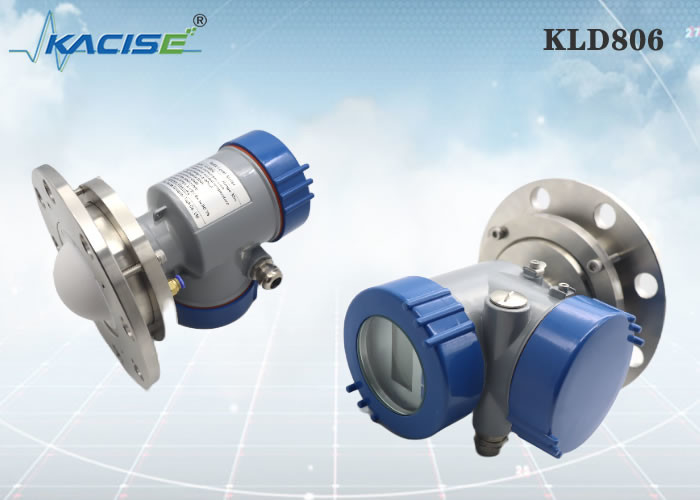

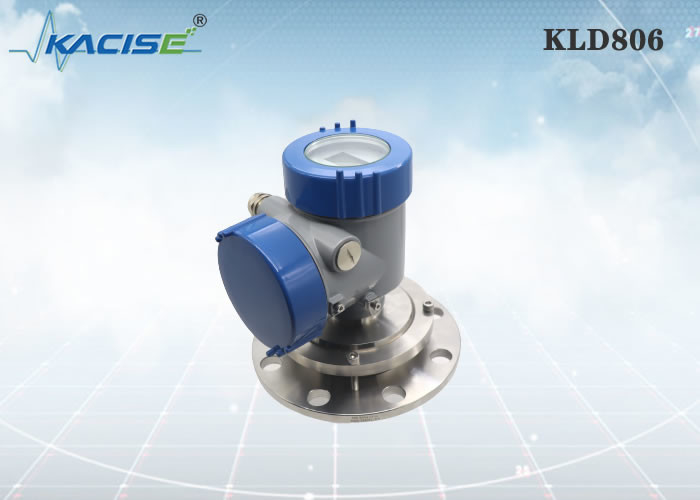

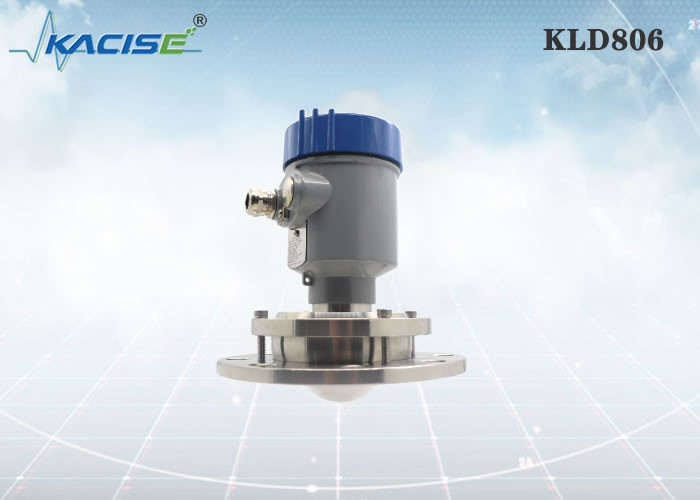

Capteur de niveau de radar de KLD806 80G FM
Introduction
La mesure de niveau de radar de silo utilise un générateur d'impulsion et un capteur de suffisance de poubelle de grain pour déterminer le niveau des solides actuels dans le silo. L'impulsion est transmise en bas d'un câble ou d'une tige de contact, puis retourne quand elle rencontre le changement du diélectrique marqué par le passage de l'air au grain.
Caractéristique
Mesurez le niveau des particules solides, du réservoir liquide chimique, du réservoir de stockage de pétrole et des conteneurs de processus.
le mètre du niveau 1.Radar est travail basé sur l'onde électromagnétique. Ainsi il pourrait avoir la gamme maximum de mesure de 120m.
2.Compared avec l'autre type mètre de niveau, mètre de niveau du radar 80G a pu mesurer différents genres d'huile, de liquides chimiques, de poudre solide, et de beaucoup d'autres médias.
3. le mètre de niveau du radar 80G a pu fonctionner en condition de travail dure. Il ne sera pas affecté par la température, pression et humidité. Avec le klaxon de PTFE, il même pourrait fonctionner en état corrosif, tel que le liquide acide.
4.Customer a pu également choisir différentes méthodes de connexion, telles que la bride, fil, parenthèse.
|
KLD806
|
Milieu : solide, récipient d'entreposage, conteneur de processus,
application forte de la poussière
Chaîne de mesure : 0.3m~10/20/30/60/100m
Connexion de processus : ≥ DN100 de bride
La température de processus : -40~110℃
Pression de processus : -0.1~0.3MPa
Taille d'antenne : antenne lenticulaire de 76mm (purge facultative)
Matériel d'antenne : PTFE
Exactitude : ±5mm
Classe de protection : IP67
Fréquence centrale : 80GHz
Angle de lancement : 3°
Alimentation d'énergie : /DC24V à deux fils
/DC12 à quatre fils ~24V
/AC220V à quatre fils
Enveloppe : acier inoxydable en aluminium/en plastique/
Sortie de signal : protocole à deux fils de /4...20mA/HART
4… 20mA/à quatre fils RS485 Modbus
|
Dimensions
Installation
installation 1.Flange
En employant l'installation de bride, la distance minimum entre l'instrument et le mur de réservoir devrait être 200mm.
①avion de la donnée
②centre de navire ou axe de symétrie
installation 2.Hoisting
Conditions d'installation
En installant l'instrument, évitez de l'installer au-dessus de l'admission matérielle, et essayez d'éviter les divers objets qui affectent le signal, tel que remuer des palettes, etc.
Dans des conditions extrêmement complexes de travail, l'instrument peut fonctionner normalement s'il n'y a aucun obstacle dans le secteur avec un rayon de 20cm portés sur le point d'installation.
Diagramme de connexion d'installation :
La hauteur maximum H de bobine d'installation maximum dépend du diamètre D de bobine d'installation et de la taille de l'angle de lancement de produits.
La connexion trop longue d'installation affectera la représentation de radar.
Dimensions
Dimension enfermante
Unité dans le millimètre :
Production :
La technologie Cie., Ltd d'opto-électronique de Xi'an Kacise se considère un fournisseur et un fabricant de solution. Nous offrons la flexibilité maximale et une offre coût-optimisée pour nos clients d'OEM.
Ce que nous pourrions fournir :
La gamme inclut la version de coquille/couleur adaptée aux besoins du client, le type de fil (fil de G-Thread/NPT), le logiciel, les copies, le manuel et le catalogue adaptés aux besoins du client. Si vous êtes intéressé à installer sur votre côté, le module de radar est disponible à coup sûr.
